Exemples de mesures
MESURES TRIPHASEES A DOUBLE
ENTREE
Les mesures à double entrée trouvent de très nombreuses
applications. Le présent exemple montre comment s'en
servir pour déterminer la rotation de phase d'un système
triphasé connecté en "étoile", sur un centre de charge.
Utilisez des pinces crocodiles pour raccorder l'appareil de
test ScopeMeter au système triphasé.

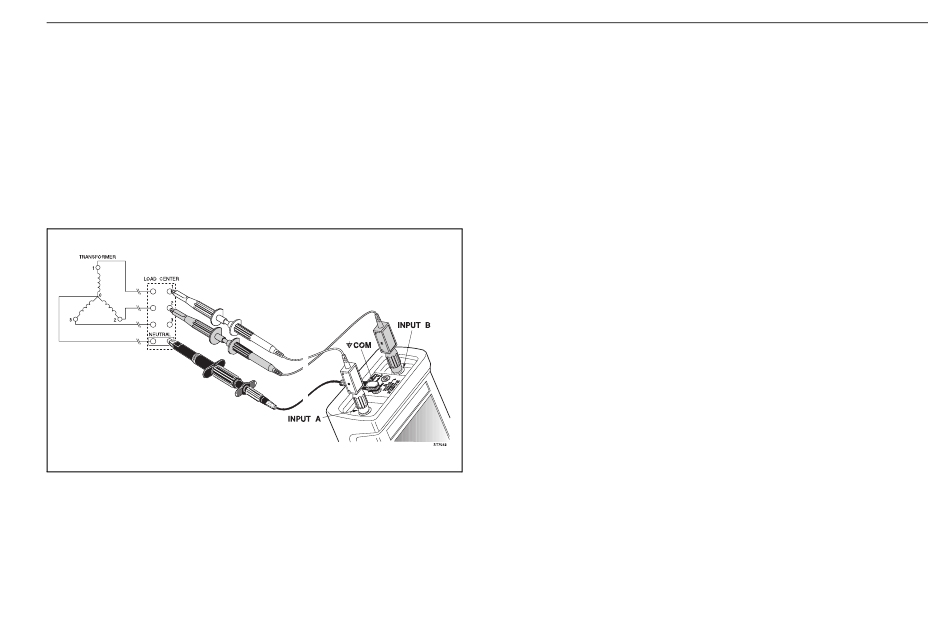

Figure 7-8. Mesure sur un système triphasé
AVERTISSEMENT
CETTE CONFIGURATION NECESSITE LA CONNEXION
DE CONDUCTEURS D'ESSAI SUR DES COMPOSANTS
SOUS TENSION DANS UN CIRCUIT A GRANDE PUIS-
SANCE. POUR EVITER TOUT CHOC ELECTRIQUE
ET/OU L'ENDOMMAGEMENT DU MATERIEL, PRENEZ
TOUTES LES PRECAUTIONS NECESSAIRES AU
MOMENT DE RACCORDER LES PINCES CROCODILES
SUR DES COMPOSANTS SOUS TENSION.
LES MACHOIRES METALLIQUES DES PINCES CRO-
CODILES PEUVENT PROVOQUER UN COURT-CIR-
CUIT ENTRE DES PIECES VOISINES SOUS TENSION.
EVITEZ D'ETABLIR DES CONNEXIONS SUR DES FILS
D'ALIMENTATION OU DES BARRES DE BUS SOUMI-
SES A DES POTENTIELS ELEVES. DANS LA MESURE
DU POSSIBLE, ETABLISSEZ DES CONNEXIONS SUR
LA SORTIE D'UN COUPE-CIRCUIT POUR ASSURER
UNE MEILLEURE PROTECTION CONTRE LES COURT-
CIRCUITS.
POUR ETABLIR LES CONNEXIONS SUR LES COUPE-
CIRCUITS, METTEZ TOUT D'ABORD LE COUPE-CIR-
CUIT A L'ARRET, PUIS RACCORDEZ LA PINCE CRO-
CODILE A LA BORNE DE SORTIE DU COUPE-CIRCUIT,
PAR L'INTERMEDIAIRE D'UNE PETITE LONGUEUR DE
FIL ISOLE, COMME LE MONTRE LA FIGURE 7-9.
7 - 9
