Exemples de mesures
•
Réglez le curseur gauche au niveau bas de la forme
d'onde, voir Figure 7-14. C'est le point de référence
0%.
–
Réglez le curseur droit au niveau élevé de la forme
d'onde, voir Figure 7-14. C'est le point de référence
100%.
—
L'appareil de test affiche instantanément le temps de
montée: "rise time 156 ns" (voir Figure 7-14)
Pour identifier les points sur la pente, à l'endroit où la
mesure a été effectuée, vous pouvez utiliser les marqueurs
à la page 3 dans la fenêtre More Scope.

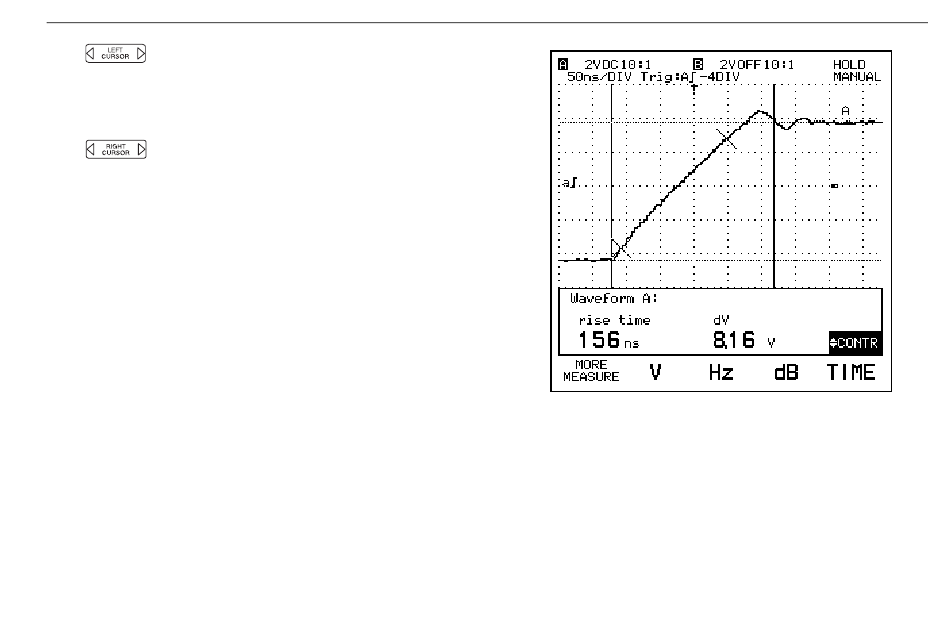

Figure 7-14. Mesure du temps de montée
(avec des marqueurs)
7 - 15
