Si besoin est, vous pouvez sélectionner aussi bien la
gamme de l'affichage d'un oscillogramme que celle de
l'affichage du multimètre, ainsi que la vitesse de la base de
temps.
Appuyez sur
désirée. Les gammes vont de 1V à 3 kV (Veff.: 2,5 k)
avec une sonde 10:1, ou de 100 mV à 300 V (Veff.:
250V) avec une entrée directe 1:1.
Appuyez sur
temps désirée. Les gammes vont de 1 µs à 100 ms/div.

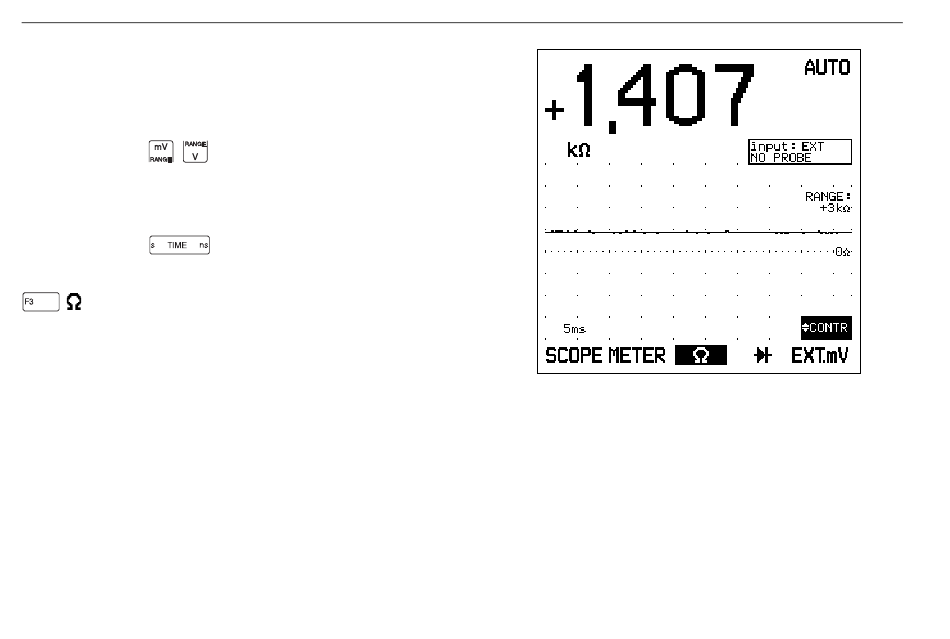

Mode résistance. Une résistance connectée aux
douilles banane rouge et noire de 4 mm est mesurée. La
douille banane rouge est l'entrée de niveau élevé, et la
douille banane noire (COM) l'entrée de niveau bas. La
base de temps est établie à 5 ms/DIV.
REMARQUE
Avec les modes diode et résistance, la douille banane
COMmune noire n'est pas raccordée à la connexion
commune des entrées BNC A et B, à l'interieur.
pour sélectionner l'atténuation
pour sélectionner la base de
92B/96B/99B/105B
Mode d'Emploi
