5 - 12
92B/96B/99B/105B
Mode d'Emploi

DECLENCHEMENT

L'essentiel en ce qui concerne le déclenchement
Le déclenchement fait en sorte que l'appareil de test
ScopeMeter commence l'affichage de la forme d'onde.
Vous pouvez sélectionner le signal d'entrée qui doit être
utilisé comme source, la pente sur laquelle ceci doit se
produire et à quel niveau de forme d'onde ceci devra se
produire. Enfin, vous pouvez faire en sorte que l'appareil
de test retarde son affichage jusqu'à un moment
déterminé, ou bien jusqu'à ce qu'un certain nombre de
périodes ou d'événements se soit produit.
La deuxième rangée du haut de l'écran indique les
paramètres de déclenchement utilisés. Des icônes de
déclenchement sur l'écran indiquent la position du délai de
déclenchement et le niveau de déclenchement. Voir la
Figure 5-10.
Par exemple,
20 ms/DIV TRIG:A +120EVT -5DIV
signifie que INPUT A est utilisé comme source de
déclenchement avec une pente positive. Le délai de

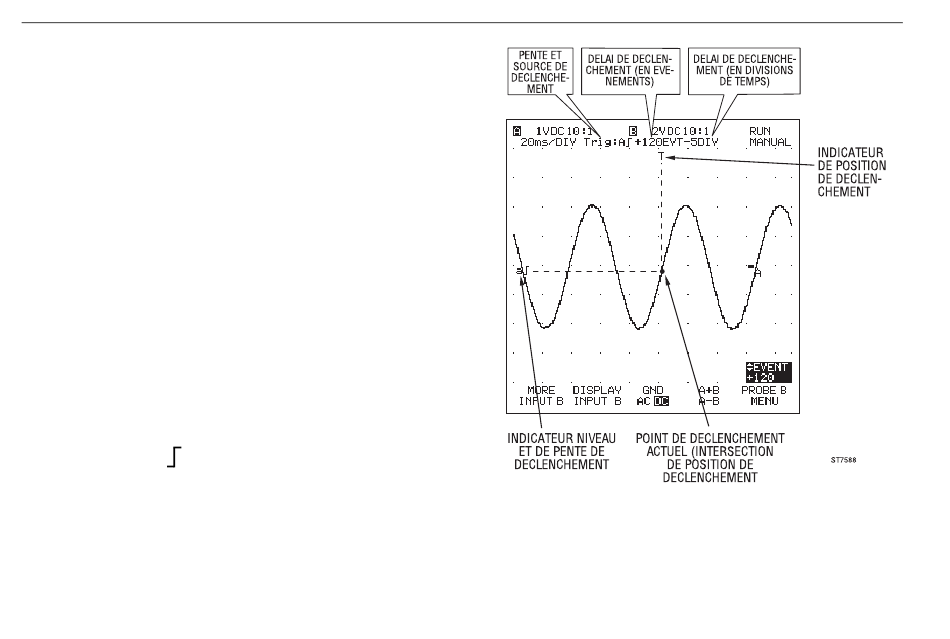

Figure 5-10. L'écran avec toutes les informations de
déclenchement en divisions de temps est de -5, et celui en
déclenchement
événements est de +120.
