Utilisation du mode oscilloscope
La fonction "Zoom" pour augmenter ou diminuer la
résolution en temps.
La fonction Zoom permet d'afficher une forme d'onde avec
une meilleure résolution en temps, et d'obtenir une
grossissement maximum de 1000. Utilisez la procédure
suivante pour faire le zoom d'une forme d'onde:
1. Appuyez sur
2. Utilisez les touches
"scope zoom".
3. Appuyez sur
pour valider votre choix.
apparaît en bas à droite de l'écran.
4. Appuyez sur
pour faire le zoom Avant de la forme
d'onde (par accélération de la base de temps) ou
appuyez sur
pour faire le zoom Arrière de la
forme d'onde (par ralentissement de la base de temps).
L'appareil de test ScopeMeter fait le zoom Avant et Arrière
pas-à- pas et, si besoin est, le délai de déclenchement
sera calculé à nouveau. Le point focal se situe ici au
niveau de l'activité dans la quatrième division de temps. Le
zoom est utile pour procéder à un examen rapide d'une
forme d'onde en cours. Le zoom ne peut toutefois pas être
utilisé sur des ondes récupérées dans la mémoire ni sur
des formes d'ondes figées (HOLD).
et
pour sélectionner

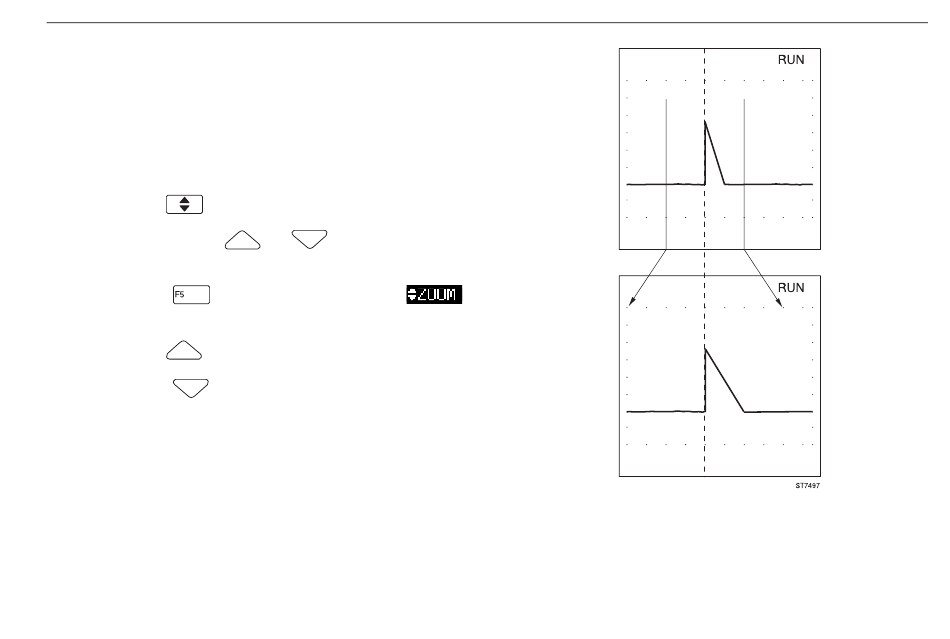

Figure 5-5. Faire le zoom Avant d'une forme d'onde
5 - 9
