Utilisation des caractéristiques évoluées
•
t2 from TRIG Pour mesurer l'intervalle de temps entre
le moment du déclenchement et le curseur droit.
•
V1 Pour mesurer l'amplitude de tension à l'endroit où le
curseur gauche coupe la forme d'onde.
•
V2 Pour mesurer l'amplitude de tension à l'endroit où le
curseur droit coupe la forme d'onde.
•
Vrms Pour mesurer la tension efficace entre les
curseurs.
•
V DC (mean) Pour mesurer la valeur moyenne d'une
forme d'onde entre les curseurs.
•
Vpeak/peak Pour mesurer la valeur de crête à crête de
la forme d'onde entre les curseurs.
•
Vmax peak Pour mesurer la valeur de crête maximale
de la forme d'onde entre les curseurs.
•
Vmin peak Pour mesurer la valeur de crête minimale
de la forme d'onde entre les curseurs.
•
fréquence Pour mesurer la fréquence de la forme
d'onde entre les curseurs. Il doit se produire au moins
1
1
/
période du signal visé entre les curseurs. Vous
2
pouvez faire défiler une forme d'onde dans les curseurs
à l'aide de la touche
de fréquence en bas de l'écran.
Observez le changement
•

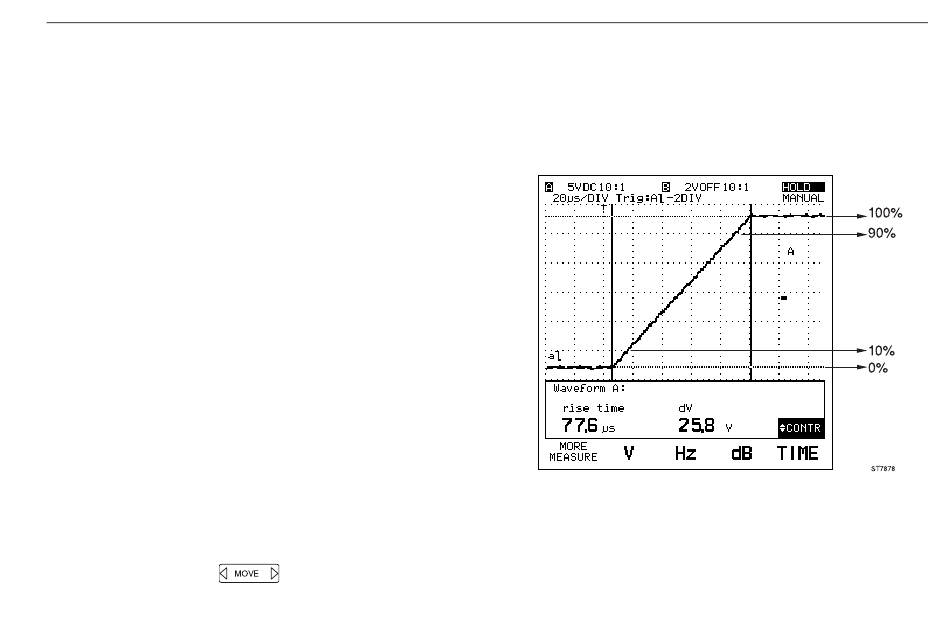

rise time (temps de montée) Pour mesurer le temps de
montée entre les points correspondant à 10% et à 90%
de la forme d'onde. Les points 0% et 100% sont
déterminés par l'intersection de la forme d'onde et les
curseurs. Régler la pente de montée à au moins quatre
divisions de temps pour obtenir une mesure précise.
•
phase Pour mesurer le décalage de phase entre deux
formes d'onde. Vous pouvez sélectionner jusqu'à trois
formes d'onde pour des mesures de phase vers une
forme d'onde de référence sélectionnée au moyen de
"Measure on Waveform".
6 - 5
