6 - 4

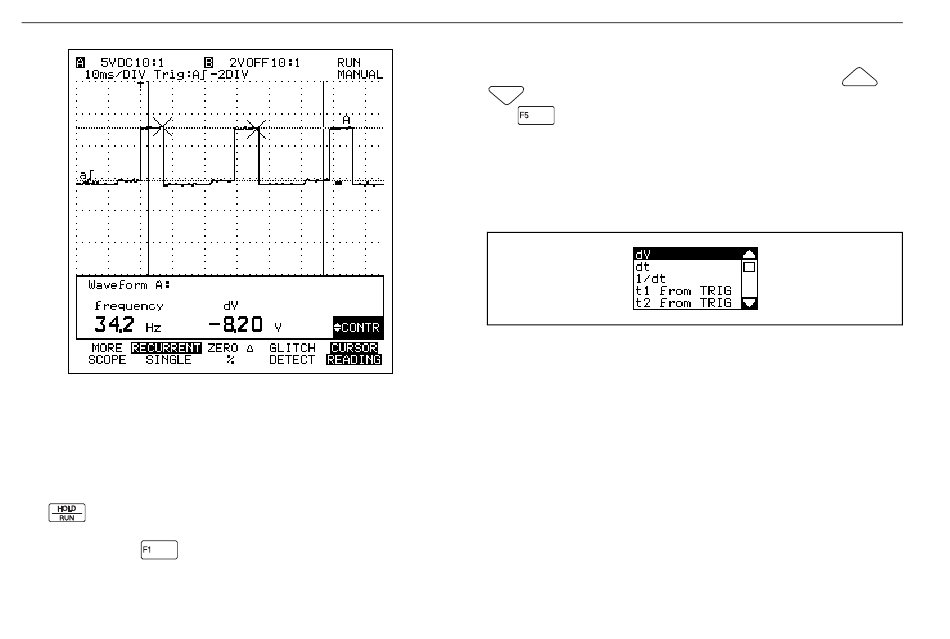

Dans cet exemple, les marqueurs définissent les points
d'échantillonnage pour la mesure de fréquence.
REMARQUE
Les marqueurs sont parfois mieux visibles si vous appuyez
sur
et figez la forme d'onde.
7. Appuyez sur
pour fermer la fenêtre.
92B/96B/99B/105B
Ajout d'un résultat principal des curseurs
A partir de la liste ADD MAIN READING utilisez
pour sélectionner la lecture à afficher, puis appuyez
sur
pour valider votre choix. Répéter ceci si vous
désirez plus de résultats.
Pour effectuer des calculs de mesure des curseurs,
l'appareil de test ScopeMeter utilise l'activité de forme
d'onde entre les curseurs.
Figure 6-3. Liste des résultats principaux des curseurs
Les résultats de mesure sont affichés en bas de l'écran. Il
est possible d'activer au maximum cinq fonctions de
mesure à la fois.
•
dV (pour delta volts) Pour mesurer la différence de
tension entre les curseurs.
•
dt (pour delta temps) Pour mesurer la différence de
temps entre les curseurs.
•
1/dt (pour la fréquence relative) Pour indiquer la valeur
réciproque de dt.
•
t1 from TRIG Pour mesurer l'intervalle de temps entre
le moment du déclenchement et le curseur gauche.
Mode d'Emploi
ou
