Les langues disponibles
Les langues disponibles
p. ex. :
Numéro d'article
Plaque adaptatrice
2394796
4.2

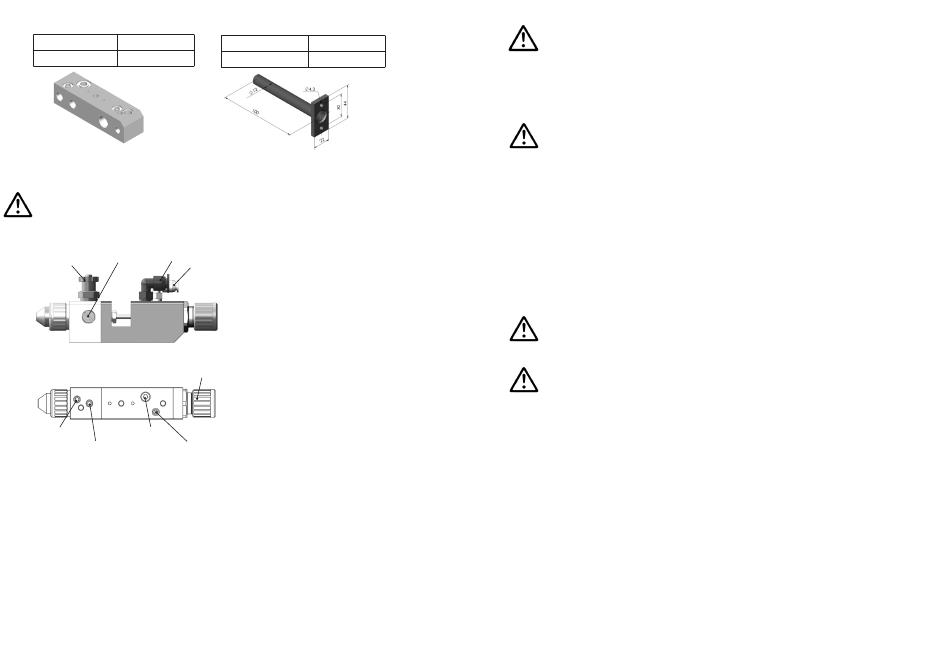

Raccordement des conduites d'alimentation
Avertissement
Veillez à ne pas inverser les raccordements de l'air de commande et de
pulvérisation – risque de blessure.
(3)
(1)
alternatif
(3)
(2)
(pos. 21)
Raccord de rinçage*
Air de pulvérisation *
Raccord de produit *
Air de commande *
2. Veillez ici à ce que les tuyaux soient correctement fixés.
Le pistolet de pulvérisation est maintenant totalement monté et peut être mis en
service.
5
Manipulation
5.1
Mise en et hors service
Avant de mettre le pistolet en service, les conditions suivantes doivent être remplies :
•
La pression de l'air de réglage doit s'exercer sur le pistolet pulvérisateur.
•
La pression de l'air de pulvérisation doit s'exercer sur le pistolet pulvérisateur.
•
La pression du produit doit s'exercer sur le pistolet pulvérisateur.
p. ex. :
Numéro d'article
Support pour pistolet
V 21 300 25 000
1. Fixez la conduite d'alimentation
• de l'air de pulvérisation sur le raccord
(1) marqué sur le pistolet de pulvéri-
sation (M 7 - QS 6)
• de l'air de commande sur le raccord
(2) marqué sur le pistolet de pulvéri-
sation (M 5 - QS 4)
• de
l'alimentation
en
produit/
circulation sur le raccord (3) marqué
sur le pistolet de pulvérisation (G 1/8"
- PK 4 tuyau 6x4 mm ø)
* raccordements pour la plaque adaptatrice
58
Attention
La pression de la matière ne doit pas être réglée sur plus de 6 bar pour le GA 9010
Marking et 4 bar pour le GA 9010 Marking-MB, sinon, le fonctionnement sûr du
pistolet pulvérisateur n'est pas garanti.
Réglez la pression de l'air de réglage sur au moins 4 bar, pour pouvoir mettre le
pistolet pulvérisateur en service.
Avertissement
Le pistolet pulvérisateur doit toujours être mis hors pression à la fin du travail. Les
conduites sous pression peuvent éclater et le produit giclant peut blesser les person-
nes se trouvant à proximité.
5.2
Essai de pulvérisation
Un essai de pulvérisation doit toujours être effectué quand :
•
le pistolet est mis en service pour la première fois.
•
le produit à pulvériser est remplacé.
•
le pistolet a été démonté pour l'entretien ou la réparation.
L'essai de pulvérisation peut être réalisé sur une pièce échantillon, une tôle, du car-
ton ou du papier.
Avertissement
Lors de la pulvérisation de produit, ne passez pas la main ou d'autres parties du
corps devant la buse sous pression du pistolet pulvérisateur – risque de blessure.
Avertissement
Veillez à ce que personne ne se trouve dans la zone de pulvérisation lors de la mise
en service du pistolet pulvérisateur – risque de blessure.
1.
Mettez le pistolet pulvérisateur en service afin de faire un essai de pulvérisation
(voir 5.1 Mise en et hors service).
2.
Contrôlez l'essai de pulvérisation et modifiez le cas échéant les réglages sur le
pistolet pulvérisateur.
Régulation du débit de matière
Le débit de matière peut être régulé au moyen du cran de réglage (pos. 21). Serrez la
vis de réglage pour réduire la quantité de matière et desserrez-le pour l'augmenter.
Réglage de la pression de matière
Ce réglage ne peut être effectué que sur la pompe ou le réservoir sous pression.
Respecter les instructions et les consignes de sécurité du fabricant.
Réglage de l'air de pulvérisation
La pression de pulvérisation est ajustée sur le détendeur d'air comprimé du poste de
compression. Veuillez respecter les instructions et les consignes de sécurité du
fabricant.
59
