Aesculap ®
activO çerçeve sistemi
►

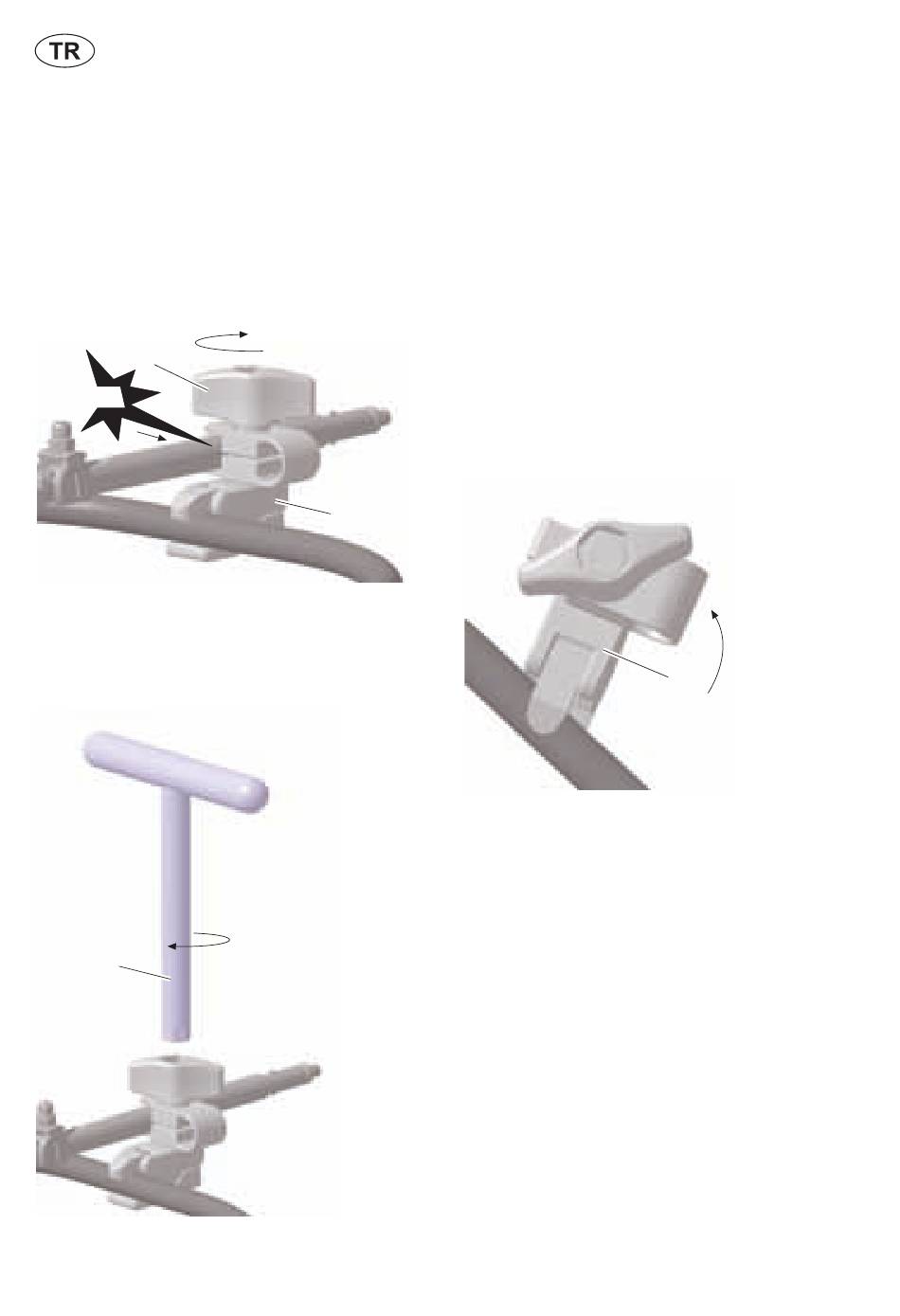

Kuplaj çubuğunu B ya da hızlı kuplajlı A bağlantı
parçasını tespitleme klemensinin G çene parçasına
takın ve istenilen konuma getirin, bkz. Şekil 7.
1
click
Şekil 7
►
Tespitleme somununu 1 tamamen sıkışana kadar
sıkın. Gerektiğinde T anahtarı H ile tekrar sıkın, bkz.
Şekil 8.
H
Şekil 8
300
2-3
G
Tespitleme klemensinin çerçeveden
sökülmesi
►
Tespitleme somununu 1 gerektiğinde T anahtarı H
ile saat yönünün tersinde 2-3 tur çevirerek sökün.
►
Kuplaj çubuğunu B ya da hızlı kuplajlı A bağlantı
parçasını tespitleme klemensinin G çene parçasın-
dan çıkarın.
►
Tespitleme klemensini G çerçeveye yan baskı uygu-
layarak çıkarın, bkz. Şekil 9.
Şekil 9
G
