Aesculap ®
activO-ramsystem
►

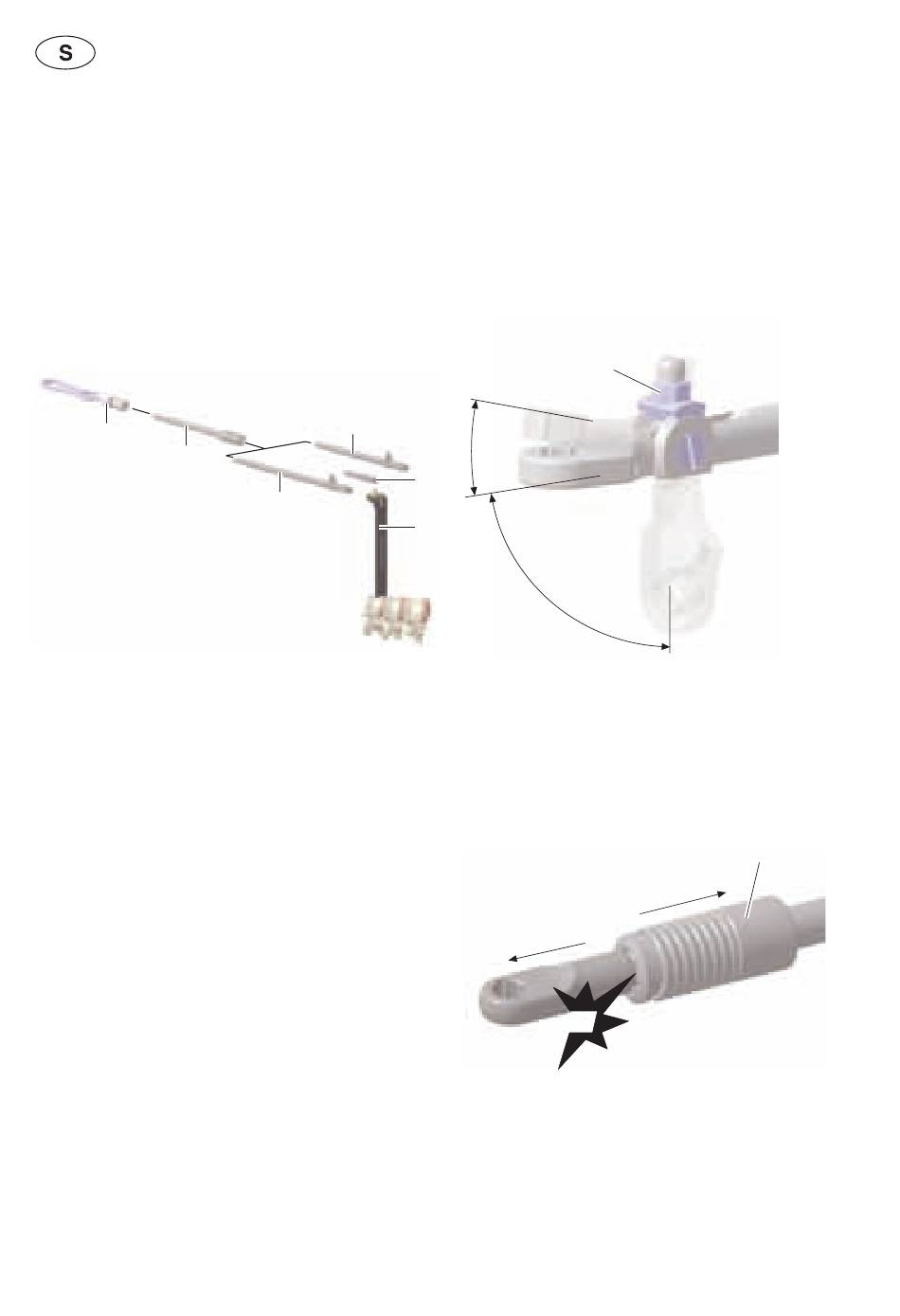

Vid behov sätts universalhållaren J på respektive
koppling.
►
För att förlänga anordningen sätts anslutningsde-
len med snabbkopplingen A på respektive koppling,
se Fig. 2.
J
A
Fig. 2
Justera kopplingsstängernas lutningsvin-
kel
Tips
Kopplingsstängerna B kan justeras i en lutningsvinkel
på mellan 15° uppåt och 90° nedåt.
►
För att lossa låsningen sätts T-nyckeln H på sex-
kanten 1 och skruva upp moturs.
176
B
C
B
D
►
Sätt T-nyckeln H i önskad vinkel och dra åt sexkan-
ten 1 medurs, se Fig. 3.
Kopplingsstången B är låst.
1
15°
90°
Fig. 3
Lossa snabbkoppling
►
Fatta tag i gripdelen till anslutningsdelens A eller
UNITRAC-universalhållarens J snabbkoppling 1 och
dra bakåt, se Fig. 4.
click
Fig. 4
Tips
Optikhållaren RT081R (tillval) kan fästas i UNITRAC-
universalhållaren J och i anslutningsdelen med snabb-
koppling A.
1
