6.3.1 Affichage de démarrage
Après le démarrage, le dispositif de réglage Solaris R4 est
soumis à un autotest pendant lequel les éléments de l'affichage
sont spécifiquement commandés et les paramètres de réglage
du niveau utilisateur sont affichés. Les étapes de test suivantes
sont exécutées et affichées chaque fois environ 2 s (fig. 6-5) :
– Immédiatement après la mise en marche, l'écran initial appa-
raît présentant la version du logiciel installée et le numéro de
série de l'appareil.
– Lors de la première mise en service, il vous sera alors
demandé dans quelle langue vous voulez que l'affichage se
fasse.
– Ensuite, les réglages des paramètres actuels pouvant être
modifiés par l'utilisateur sont affichés.
– Si l'affichage de service apparaît, le test automatique est ter-
miné.
– Les fonctions de la pompe de service solaire P
voyants d'état d'exploitation ne peuvent être contrôlées que
manuellement pour des raisons de sécurité
(voir section 6.2.6).

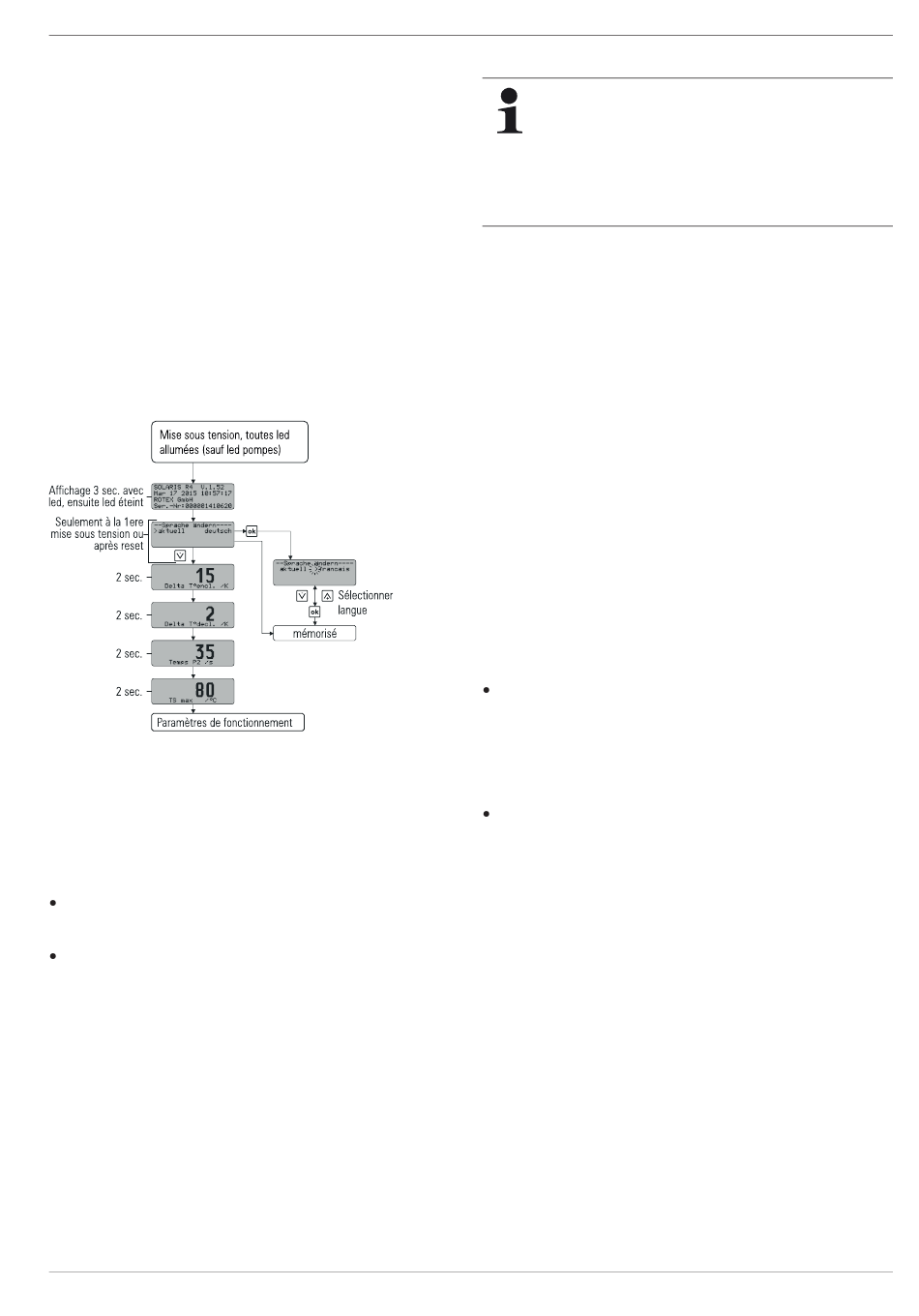

Fig. 6-5
Affichage de démarrage
6.3.2 Affichage de fonctionnement
L'affichage de fonctionnement permet de visualiser les tempéra-
tures du système, les valeurs maximales et de calcul. Après
l'affichage initial, la régulation Solaris R4 se trouve automati-
quement en mode d'affichage de service, une valeur de service
est affichée et le voyant correspondant est allumé.
En appuyant sur les flèches vous pouvez naviguer entre les
quatre valeurs de mesure des températures et la valeur de
mesure du débit (voir tab. 6-2 et tab. 6-6).
En appuyant sur la touche Info, vous pourrez visualiser les
valeurs maximales et calculées (voir tab. 6-3).
La colonne de gauche de l'affichage sert d'affichage du statut.
Signification :
– « 1 » dans la première ligne, la pompe de service solaire P
en mode normal est active.
– « 2 » dans la seconde ligne, pompe de service solaire P
puissance maximale (booster) est active.
– « B » dans la troisième ligne, le contact de verrouillage du
brûleur est actif (voir le paragraphe 6.3.10), ou en état de
panne (voir chapitre 7.2 « Eliminationdes dysfonctionne-
ments »).
– « H » dans la quatrième ligne, fonctionnement manuel actif.
FA ROTEX Solaris RPS4 - 08/2015
Tant qu'aucun réglage n'est entrepris manuellement ou
qu'un événement n'appelle une autre forme d'affi-
chage, conformément au tab. 7-2, l'affichage de valeur
de mesure ou Info appelé reste activé. Il sera égale-
ment réactivé après des modifications de paramètres
ou MARCHE/ARRET. Si des info-paramètres
s'affichent, aucune diode de contrôle du point de
mesure n'est activée.
et de leurs
S
Fig. 6-6
Affichage de fonctionnement
6.3.3 Menu de réglage
Les paramètres du dispositif de réglage Solaris R4 sont affichés
et édités dans ce menu.
En appuyant une fois (>2 s) sur la touche OK, on accède à ce
menu ou on revient à l'affichage de service. Pour valider un
choix appuyez brièvement sur la touche correspondante.
Ceci vous permet également d'ouvrir l'affichage de menu
suivant ou de stocker une valeur modifiée (affichage pendant
une seconde environ de la mention « Enregistré » (mis en
mémoire).
On accède à l'affichage des paramètres souhaités en
appuyant sur la touche OK en mode d'édition de paramètre.
Dans le menu (fig. 6-7), le chemin de menu actif est affiché à la
première ligne, un curseur (« > ») dans la colonne gauche pointe
sur chemin de menu ou un paramètre placé dessous. A partir de
ce point, vous pouvez naviguez dans chacune des arbores-
cences de menu à l'aide des flèches vers le haut (Touche +) ou
vers le bas (Touche –).
Vous pouvez modifier la valeur réglée à l'aide des flèches. Pour
modifier la valeur d'une unité, appuyez brièvement sur la flèche.
Pour la modifier plus rapidement, appuyez plus longuement sur
la flèche.
S
Si un paramètre souhaité a été édité et si la liste des paramètres
au complet a été feuilletée jusqu'en bas, il est possible de revenir
à
S
au menu de sélection « Sélection 2/2 » et de là, à l'affichage de
service (voir fig. 6-7). Le dispositif de réglage fonctionne immé-
diatement avec les valeurs modifiées des paramètres. Le dispo-
sitif de réglage retourne en mode d'affichage de fonctionnement
lorsqu'il n'est pas utilisé pendant environ 10 min.
