Installation

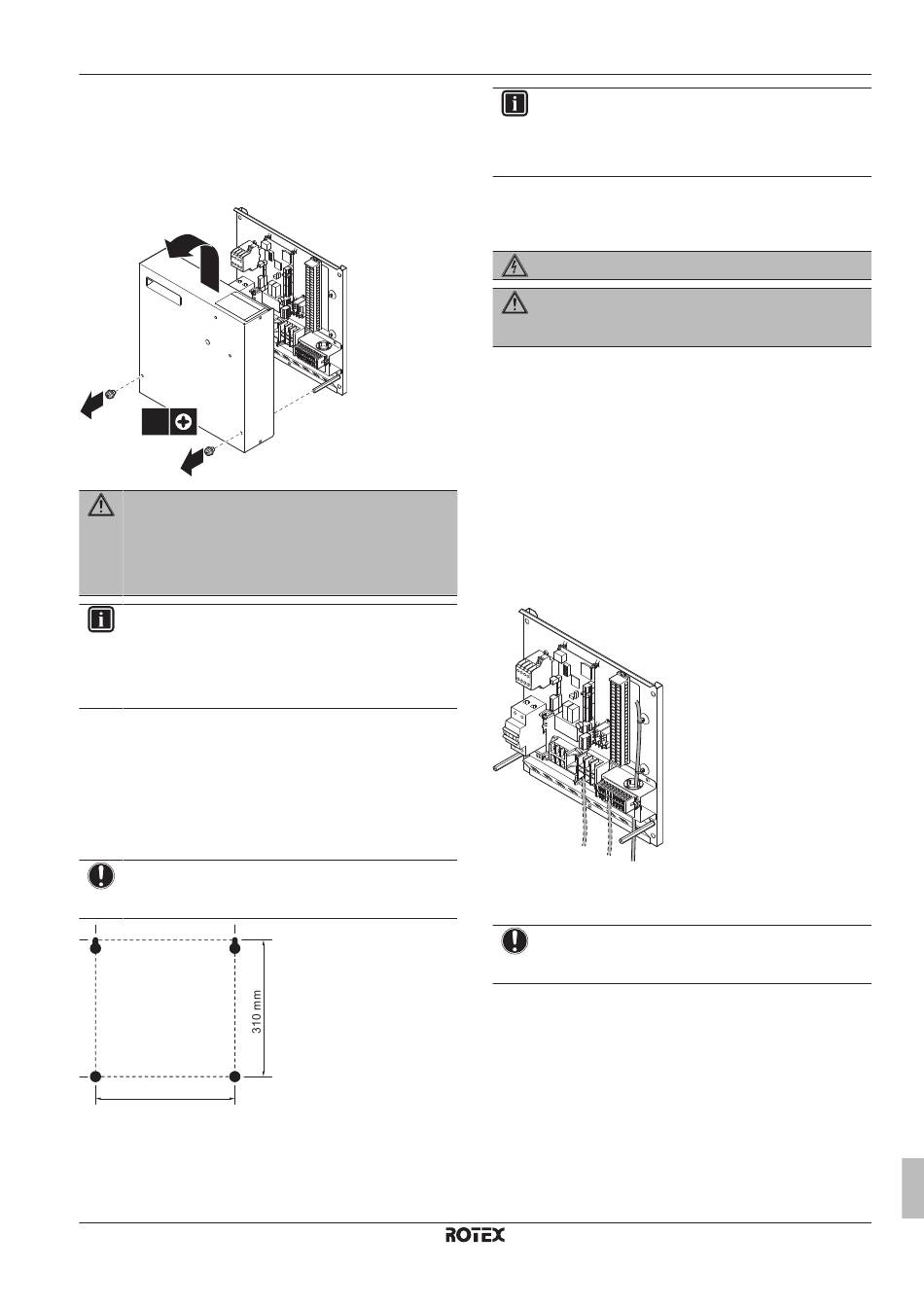

4.1 Ouverture des unités
4.1.1 Ouverture du boîtier de commande
2
1
2×
1
AVERTISSEMENT
Les vis sont fournies avec des rondelles dentées de
blocage. Utilisez TOUJOURS des rondelles dentées de
blocage, même lorsque les vis doivent être remplacées. Si
vous ne respectez pas cet avertissement, vous risquez
d'occasionner des décharges électriques.
INFORMATIONS
Les trous présents sur la plaque avant sont conçus pour le
raccordement de l'interface utilisateur au boîtier de
commande. Si vous n'avez PAS besoin de raccorder
l'interface utilisateur au boîtier de commande, ne retirez
PAS les chevilles des trous.
4.2 Montage du boîtier de commande
4.2.1 Installation du boîtier de commande
1 Retirez la plaque frontale.
2 Maintenez la plaque arrière contre le mur et marquez les points
de fixation (2 en haut et 2 en bas).
REMARQUE
Vérifiez que les marques sont bien de niveau (2 par 2) et
que leurs dimensions correspondent à la figure ci-dessous.
318 mm
3 Forez 4 trous et installez 4 chevilles (compatibles pour M5).
4 Introduisez les vis dans les chevilles situées en haut et
suspendez le boîtier sur les vis.
5 Introduisez les vis dans les chevilles du bas.
6 Serrez fermement les 4 vis.
RKCB07CAV3
Boîtier de commande monobloc basse température ROTEX HPSU
4P416035-1 – 2015.08
INFORMATIONS
Il est possible de connecter l'interface utilisateur au boîtier
de commande. Pour plus d'informations, reportez-vous à la
section "4.3.5 Raccordement de l'interface utilisateur" à la
page 6.
4.3 Raccordement du câblage
électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
4.3.1 À propos de la conformité électrique
Équipement conforme à la norme EN/IEC 61000‑3‑12 (norme
technique européenne/internationale définissant les seuils pour les
courants harmoniques produits par les équipements raccordés à des
systèmes basse tension publics, avec un courant d'entrée de >16 A
et ≤75 A par phase).
4.3.2 Raccordement du câblage électrique sur
le boîtier de commande
1 Insérez le câblage à l'arrière du boîtier de commande.
2 Vérifiez que le câblage basse tension est situé sur la droite.
Insérez-le dans le trou d'admission et fixez-le à l'aide
d'attaches-câbles.
c
b
a
a Câblage basse tension
b Câblage haute tension
c Alimentation principale
REMARQUE
Une distance d'au moins 25 mm doit être respectée entre
les câbles de haute et de basse tension.
4.3.3 Raccordement de l'alimentation électrique
du boîtier de commande
1 Raccordez le câble de l'alimentation principale au boîtier de
commande.
