4 x Montage

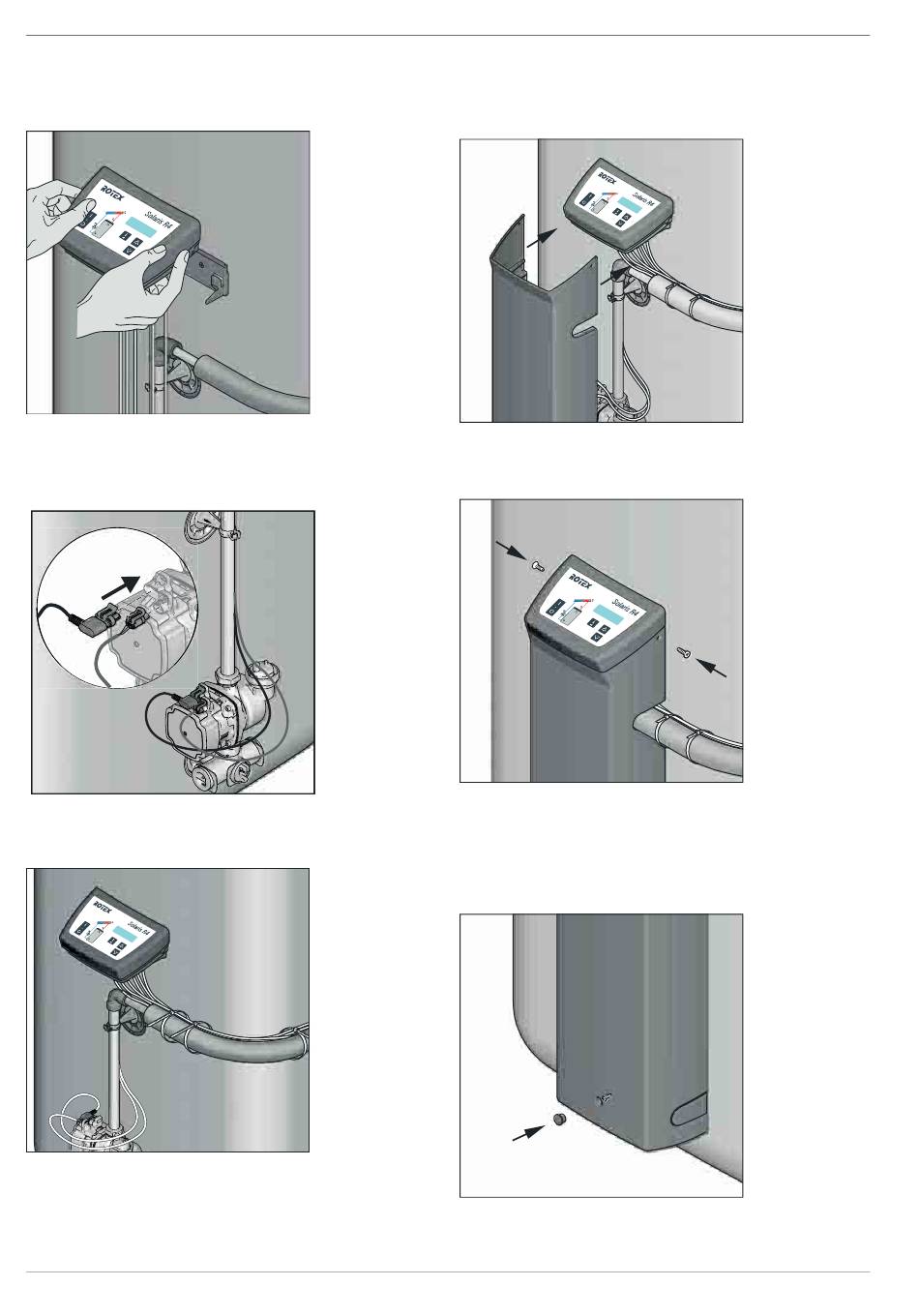

5. Suspendre par le haut le dispositif de fixation dans l'équerre
de support du dispositif.
– Veiller à ce que les boucles de câble (comme présenté à
la fig. fig. 4-27 et fig. 4-28) pointent vers le bas.
Fig. 4-28 Étape 5
6. Câblage de la pompe de service P
– Raccorder le câble de pompe à la pompe de service
solaire P .
S
Fig. 4-29 Étape 6
7. Posez le câble du dispositif de réglage le long de la
canalisation de reflux et fixez-le avec un attache-câble.
Fig. 4-30 Étape 7
14
:
S

4.2.5 Mise en place du capot

1. Soulever le capot et le mettre en place. Poussez le capot
sous le boîtier de la régulation de manière à ce qu'une rainure
uniforme se forme tout autour de la régulation.
Fig. 4-31 Étape 1
2. Revisser le capot sur les deux côtés au boîtier de la régulation
à l'aide de boulons à tête conique.
Fig. 4-32 Étape 2
3. Fixer le capot à la cornière de raccordement de
l'accumulateur qui se trouve dessous. Visser alors la vis de
fixation autotaraudeuse (prémontée dans le capot) à la partie
inférieure de la façade du boîtier par le creux puis insérer le
capot de fermeture.
Fig. 4-33 Étape 3
FA ROTEX Solaris RPS4 - 08/2015
