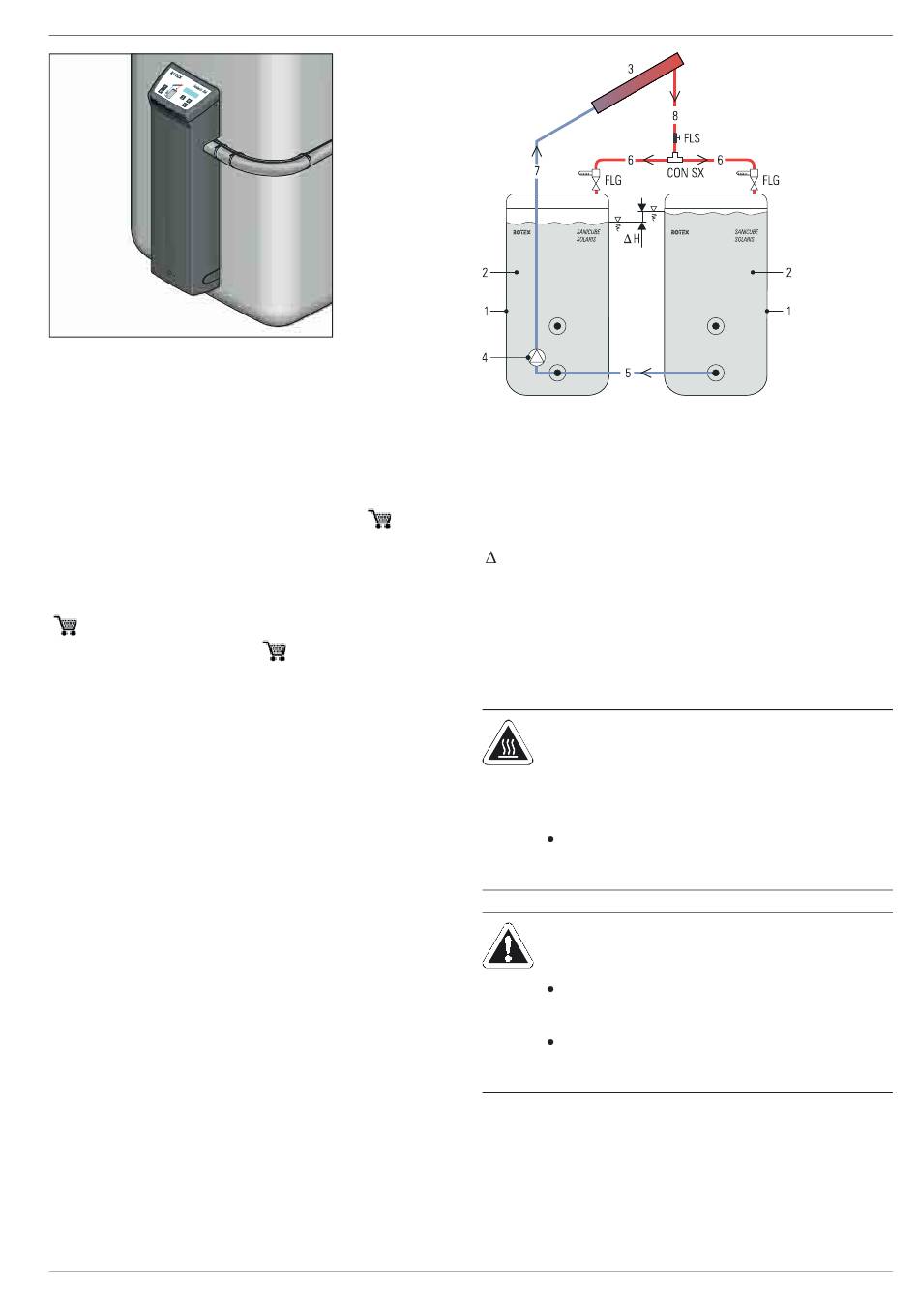

Fig. 4-34 RPS4 complètement installée
4.3 Interconnexion de plusieurs accumulateurs
solaires
L'extension de l'accumulateur ROTEX est un système de
conduites de liaisons qui permet un raccordement en parallèle de
plusieurs ballons d'eau chaude autorisés pour une utilisation
dans le système solaire ROTEX.
Le kit d'extension d'accumulateur solaire CON SX (
permet de raccorder 2 ballons d'eau chaude utilisables pour des
installations solaires, par Unité de réglage et de pompage RPS4
(fig. 4-35). Il est possible de relier jusqu'à 3 ballons d'eau chaude
pour une batterie d'accumulateur (kit d'extension d'accumulateur
solaire 2 pour un 3e ballon d'eau chaude - CON SXE
(
16 01 21).
Le ROTEX FlowGuard FLG (FLG
option garantit un remplissage uniforme des accumulateurs
d'eau chaude raccordés. Il convient de monter un FlowGuard par
ballon d'eau chaude. La sonde de débit est montée dans l'alimen-
tation commune (fig. 4-34).
Mode de fonctionnement
– Le reflux solaire est pris dans la zone solaire des ballons
d'eau chaude raccordés via la canalisation de raccordement
de reflux (fig. 4-35, pos. 5).
– Le reflux ainsi généré est pompé via l'Unité de réglage et de
pompage RPS4 (fig. 4-35, pos. 4) le groupe de capteurs
solaires.
– L'eau est réchauffée dans le groupe de capteurs solaires et
est amenée dans les ballons d'eau chaude comme alimenta-
tion solaire via la conduite de distribution d'alimentation
(fig. 4-35, pos. 6).
FA ROTEX Solaris RPS4 - 08/2015
16 01 20)
16 41 02) proposé en
1
Accumulateur solaire
2
Zone hors pression
3
Groupe de capteurs solaires
4
Unité de réglage et de pompage RPS4
5
Canalisation de raccordement du reflux (zone hors pression)
6
Conduite de distribution d'alimentation solaire
7
Conduite de reflux solaire
8
Conduite d'alimentation solaire
H
Différence de niveau dans la zone hors pression de
l'accumulateur
CON SX
Kit d'extension d'accumulateur
FLS
Sonde de débit
FLG
FlowGuard
Fig. 4-35 Principe de fonctionnement de la connexion de l'accumulateur
Montage du kit d'extension pour 2 ballons d'eau
chaude
AVERTISSEMENT !
Danger d'échaudure au desserrage des conduites de
raccordement du réservoir de l'accumulateur ou lors
d'interventions sur le système hydraulique de l'Unité
de réglage et de pompage (en cas de remplacement
d'une pompe p. ex.).
Vidanger le réservoir de l'accumulateur (zone hors
pression) avant d'intervenir sur la conduite de
raccordement ou le système hydraulique.
ATTENTION !
Au montage, de grandes quantités d'eau peuvent
s'écouler de l'accumulateur solaire.
Monter le kit d'extension d'accumulateur avant que
le ballon d'eau chaude (zone hors pression) soit
rempli d'eau.
Si l'installation solaire doit être raccordée à un
accumulateur solaire déjà en service, la zone hors
pression du ballon devra d'abord être vidangée.
1. Montage de l'Unité de réglage et de pompage RPS4 sans
mise en place du capot (voir le chapitre 4.2).
2. Dévisser le bouchon de fermeture du raccord de reflux solaire
du second accumulateur.
4
x
Montage
15
