13. Poser le joint d'étanchéité sur la pièce de liaison en T puis
visser le double écrou d'accouplement (1").
14. Poser le joint d'étanchéité dans le double écrou
d'accouplement (1").
15. Monter la sonde de débit (voir chapitre 4.2.2).
1
Accumulateur solaire
2
Unité de réglage et de pompage RPS4
3
Conduite de distribution d'alimentation solaire
4
Té de connexion
CON SX (A)Kit d'extension d'accumulateur (bas)
CON SX (B)Kit d'extension d'accumulateur (haut)
FLS
Sonde de débit
FLG
FlowGuard

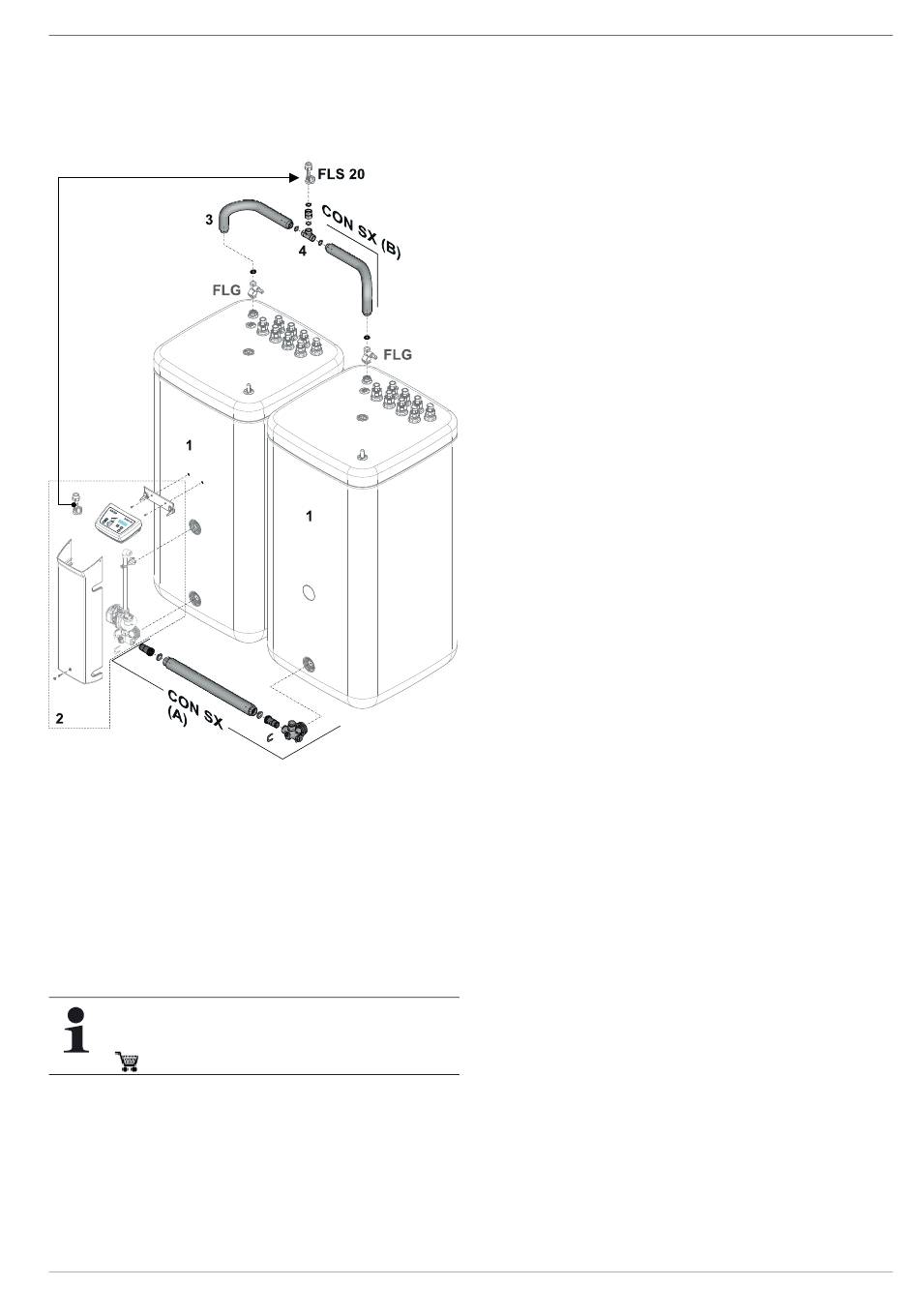

Fig. 4-43 Montage de l'extension de l'accumulateur pour 2 accumula-
teurs solaires (présentée sur 2 Sanicube Solaris)
En cas d'extension sur trois accumulateurs, veuillez
respecter les consignes figurant dans la notice d'instal-
lation du kit d'extension d'accumulateur 2 CON SXE
(
16 01 21).
FA ROTEX Solaris RPS4 - 08/2015
4
x
Montage
