Module mitigeur
9
Module mitigeur
En complément du circuit de chauffage direct, le système de chauf-
fage peut être complété par des modules mitigeurs RoCon M1, afin
d'ajouter des circuits de chauffage supplémentaires.Ces circuits de
chauffage supplémentaires peuvent être configurés indépendam-
ment du circuit de chauffage direct. La configuration est réalisée de
la même manière que la configuration du circuit de chauffage direct
(voir
Chap.
4). Seul un nombre limité de paramètres et de fonctions
est disponible (voir
Chap.
9.2).
Le module mitigeur optionnel RoCon M1 ne possède aucun organe
de commande particulier. Pour le configurer et le commander, il faut
le raccorder via une ligne de bus CAN à la régulation RoCon+ inté-
grée au générateur de chaleur ou à une station d'ambiance RoCon
U1. L'utilisation du module mitigeur en mode terminal (voir
4.8) est possible à partir des deux organes de commande.
Sur l'interrupteur d'adressage du module mitigeur (voir
faut régler un identifiant d'appareil unique (≥ 1) pour le circuit de
chauffage à réguler par le module mitigeur qui doit être synchronisé
avec le (paramètre [Circuit chauffage affectation]) du module miti-
geur (voir
Tab.
4-10).

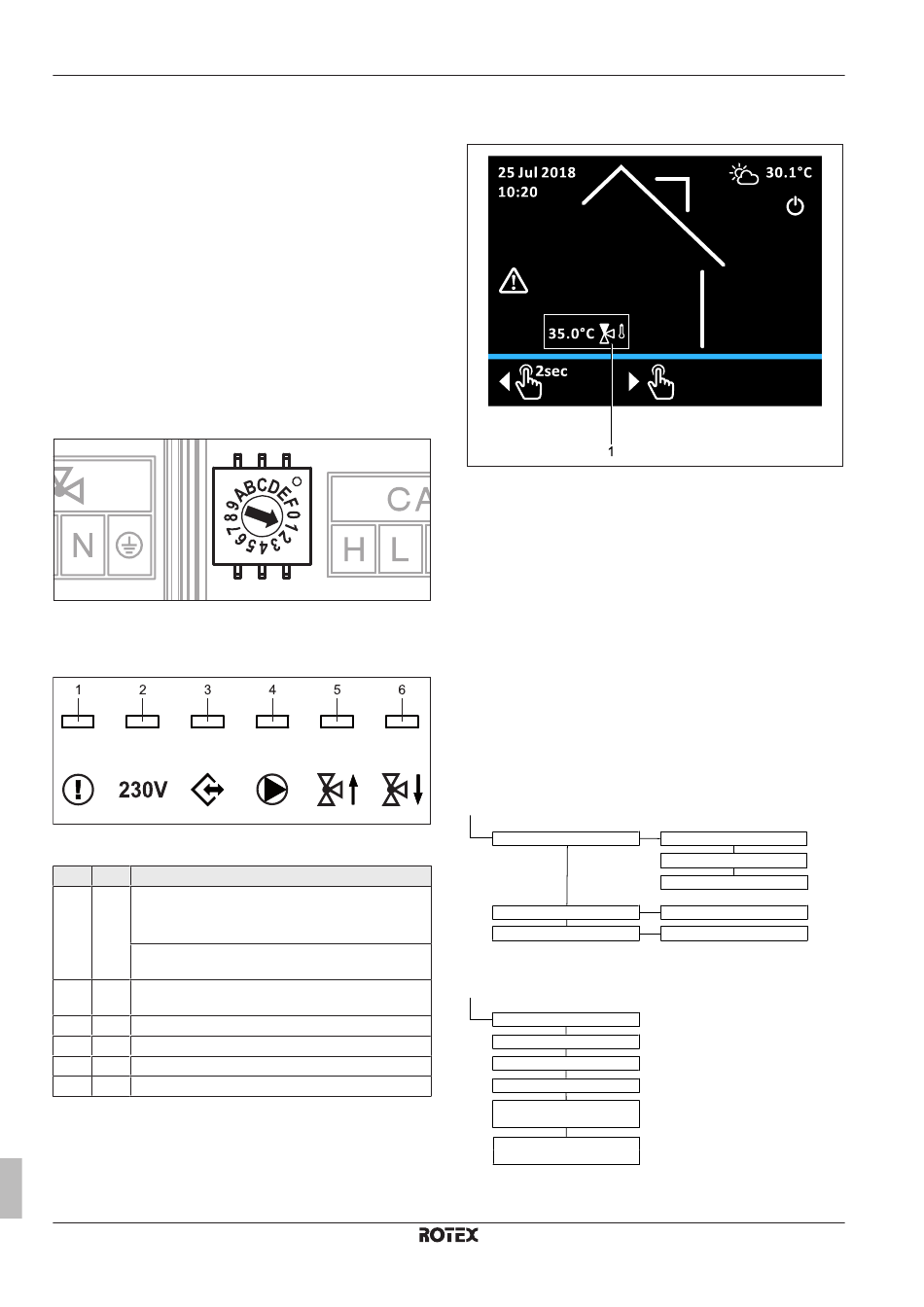

Fig. 9-1
Réglage de la reconnaissance d'appareil pour le module
de vanne mélangeuse RoCon M1
Vous pouvez constater directement sur le module mitigeur RoCon
M1 l'état de fonctionnement actuel (voir
Fig. 9-2
Explication des symboles des affichages d'état RoCon
M1
Pos. LED
Description
1
rouge Clignotement : erreur interne
(le code de défaut est transmis par le bus CAN à l'or-
gane de commande affecté)
Allumée : sous-tension de l'horloge interne après
panne de courant (>10 h)
2
vert
Allumée : affichage de fonctionnement, module miti-
geur allumé
3
vert
Allumée : communication CAN
4
vert
pompe du circuit de la vanne de mélange allumée
5
vert
Allumée : commande mitigeur « OUVERT »
6
vert
Allumée : commande mitigeur « FERMÉ »
Tab. 9-1
Manuel d'utilisation
56
Chap.
Fig.
9-1), il
Fig.
9-2).
9.1
Écran de démarrage du module
mitigeur (fonction de terminal)
Fig. 9-3
Écran de démarrage du module de vanne mélangeuse
L'écran de démarrage du module de vanne mélangeuse
est une variante réduite de l'écran de démarrage RoCon+ HP. La si-
gnification des icônes est identique à
ture de la vanne mélangeuse est la seule température système affi-
chée
(Fig.
9-3, pos. 1).
Un affichage de l'écran de démarrage pour le module de vanne mé-
langeuse est possible au niveau du menu [→ Menu principal → Ter-
minal → Vanne mélangeuse #X]. Une pression brève du bouton ro-
tatif permet de passer au menu de la vanne mélangeuse. Une pres-
sion longue du bouton rotatif permet de basculer à nouveau dans le
menu de l'organe de commande local.
9.2
Vue d'ensemble des paramètres
Mitigeur
Menu : Mode
Voir
Chap.
6.1.
Menu : Utilisateur
Ambiante
Abaissement
Abaissement
Fig. 9-4
Paramètre du menu « Utilisateur »
Menu : Programmation horaire
Confort
Absent
Vacances
Jour férie
CC auto 1
Circuit chauffage automatique 1
CC auto 2
Circuit chauffage automatique 2
Fig. 9-5
Paramètre du menu « Programmation horaire »
(Fig.
9-3)
Tab.
3-4, toutefois, la tempéra-
Température ambiante
consigne 1
Température ambiante
consigne 2
Température ambiante
consigne 3
Abaissement temp. amb.
Temp. amb. en absence
