Montage
4.1 Concepts d'installation
Les installations solaires ROTEX sont montées en règle générale
selon un des concepts d'installation illustrés ci-après. Pour plus
d'informations sur l'intégration du système hydraulique avec des
exemples de schémas, consultez le chapitre 8 « Intégration hy-
draulique système ».
4.1.1 Raccordement en parallèle

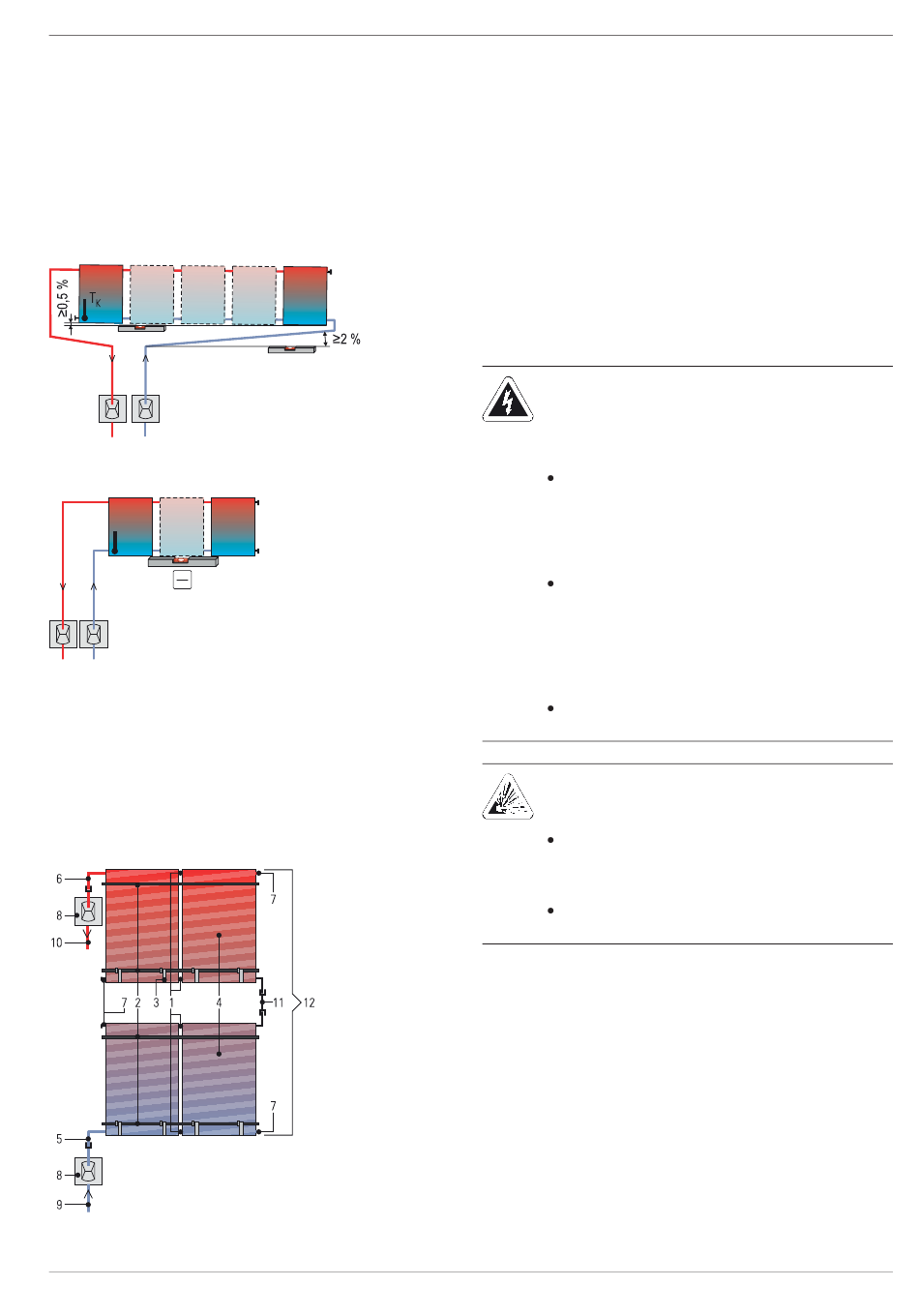

Fig. 4-1
Groupe de capteurs solaires raccordés en série
(recommandé)
T
K
Fig. 4-2
Groupe de capteurs solaires raccordés en parallèle
(3 capteurs solaires max.)
4.1.2 Raccordement en série
En alternative au raccordement des capteurs solaires en pa-
rallèle à 100% décrit dans ce manuel, il est également possible
de monter, si besoin est, 3 rangées de capteurs maximum au-
dessus l'une de l'autre. Les capteurs solaires ou groupes de cap-
teurs solaires au-dessus l'un de l'autre doivent être raccordés en
série (fig. 4-3).
Fig. 4-3
Disposition alternative des capteurs solaires
FA ROTEX Solaris RPS4 - 08/2015
Connecteur du capteur solaire
1
Rails de profilé de montage
2
Crochet de sécurité du panneau solaire
3
Capteur solaire
4
Raccordement de retour du capteur
5
Raccordement d'alimentation du capteur
6
Capuchon de fermeture du capteur solaire
7
Passe-toits pour l'alimentation ou le reflux
8
Conduite de retour solaire
9
Conduite de départ solaire
10
Connecteur de rangées de capteurs solaires
11
Groupe de capteurs solaires (2x 2 capteurs solaires)
12
Tab. 4-1 Légende relative à fig. 4-3
4.2 Montage de l'unité de réglage et de pompage
AVERTISSEMENT !
Les composants conduisant de l'électricité peuvent
produire une décharge si vous entrez en contact avec
eux. Celle-ci peut entraîner des blessures, des
brûlures, voire la mort.
Avant de débuter les travaux de démontage sur le
panneau de commande de la chaudière ou sur la
régulation solaire, déconnecter ces pièces de
l'alimentation électrique (fusibles, interrupteur
principal) et les protéger contre toute remise en
marche inopinée.
Pour prévenir tout danger dû aux câbles
électriques endommagés, l'installation électrique
doit impérativement être exécutée par des électro-
techniciens spécialisés qualifiés, dans le respect
des directives électrotechniques en vigueur ainsi
que des consignes de la société distributrice
d'électricité compétente.
Respectez les consignes en vigueur relatives à la
sécurité au travail.
DANGER !
Des fuites de gaz à proximité immédiate de compo-
sants électriques peuvent entraîner des explosions.
N'installez pas l'Unité de réglage et de pompage
RPS4 ni de composants électriques à des endroits
où il y a risque d'échappement de gaz inflam-
mable.
Respecter les écarts minimaux par rapport aux
murs et dans les conduits.
4
x
Montage
9
