Description du produit
3
Description du produit
3.1 Structure et composants de l'installation
Solaris

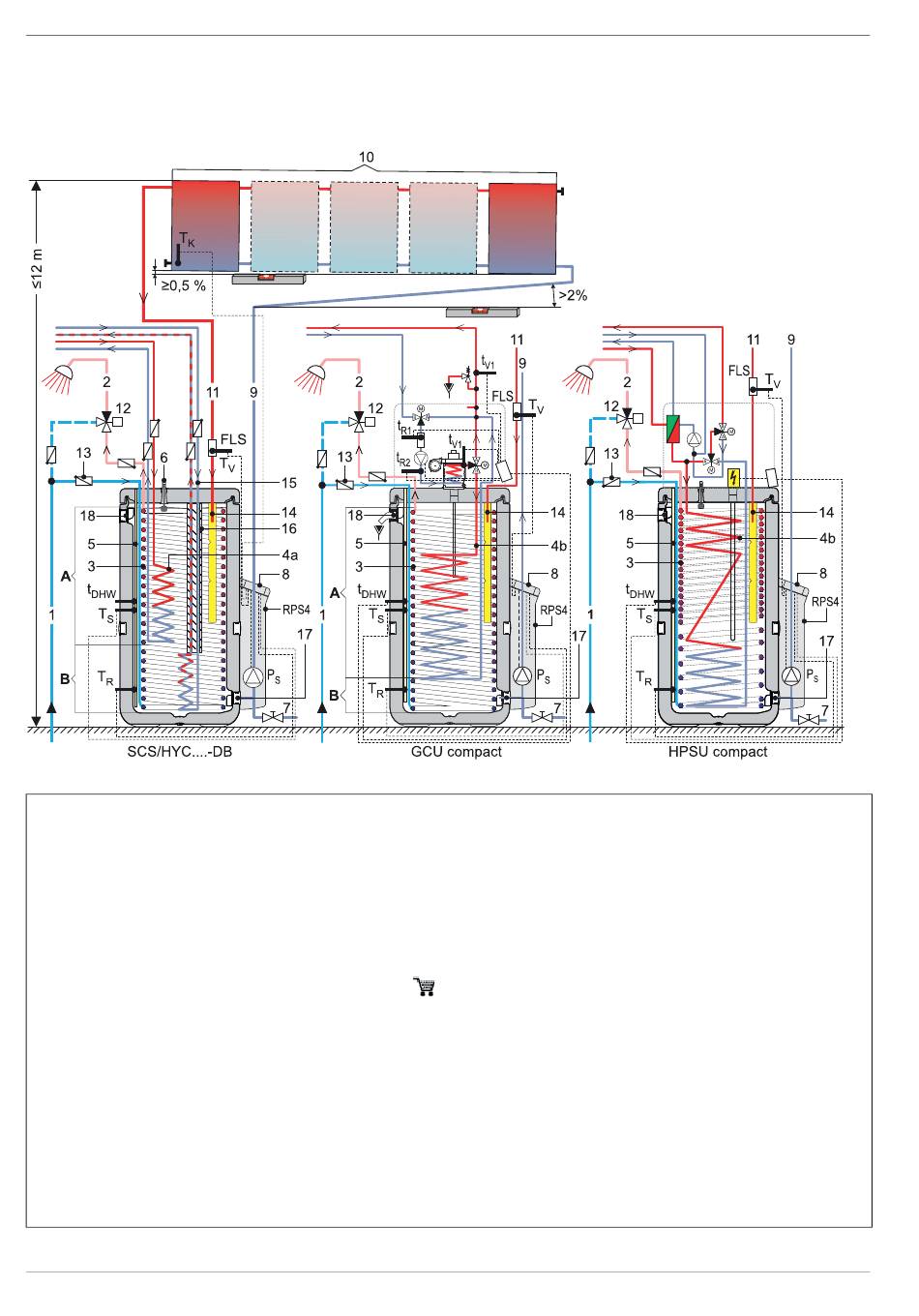

Fig. 3-1
Structure standard d'une installation ROTEX Solaris (ROTEX recommande le raccordement en série)
1
Canalisation de raccordement en eau froide
2
Canalisation de distribution en eau potable (chaude)
3
Tube-foyer ondulé en acier fin de l'échangeur thermique pour l'eau potable
(chaude)
4a
Echangeur thermique à tube ondulé en acier inoxydable pour charge de l'ac-
cumulateur
4b
Echangeur thermique à tube ondulé en acier inoxydable pour charge de l'ac-
cumulateur et le chauffage d'appoint
5
Doigt de gant pour le capteur d'accumulateur et pour la sonde de température
de retour
6
Affichage de remplissage
7
Robinet de remplissage et de vidange (accessoires KFE BA,
8
Régulation R4 Solaris
9
Canalisation de reflux solaire (en bas du capteur solaire)
10
Groupe de capteurs solaires
11
Canalisation d'alimentation solaire (en haut du capteur solaire)
12
Vanne de régulation thermique (protection contre l'échaudure fournie par le
client)
13
Frein de circulation (accessoire)
14
Départ solaire – tube de stratification
15
Echangeur thermique à tube-foyer ondulé en acier inoxydable pour chauffage
d'appoint
16
Enveloppe de protection thermique du tube-foyer ondulé en acier fin de
l'échangeur thermique pour le chauffage d'appoint
17
Raccordement retour solaire
18
Raccordement du trop-plein de sécurité
Tab. 3-1 Légende relative à fig. 3-1
6
A
Zone d'eau sanitaire
B
Zone solaire
FLS FlowSensor Solaris (mesure de débit)
P
Pompe de service Solaris
S
RPS4
Unité de réglage et de pompage
t
Sonde de température de ballon
DHW
T
Sonde de température du capteur solaire Solaris
K
T
Sonde de température de retour Solaris
R
T
Sonde de température de l'accumulateur Solaris
S
T
Sonde de température de départ Solaris
V
16 52 15)
GCU compact
Gas Combi Unit
HPSU compact
Accumulateur solaire avec appareil interne de
pompe à chaleur intégré
SCS/HYC - DB
Réservoir d'énergie Sanicube Solaris / HybridCube
FA ROTEX Solaris RPS4 - 08/2015
