Montage

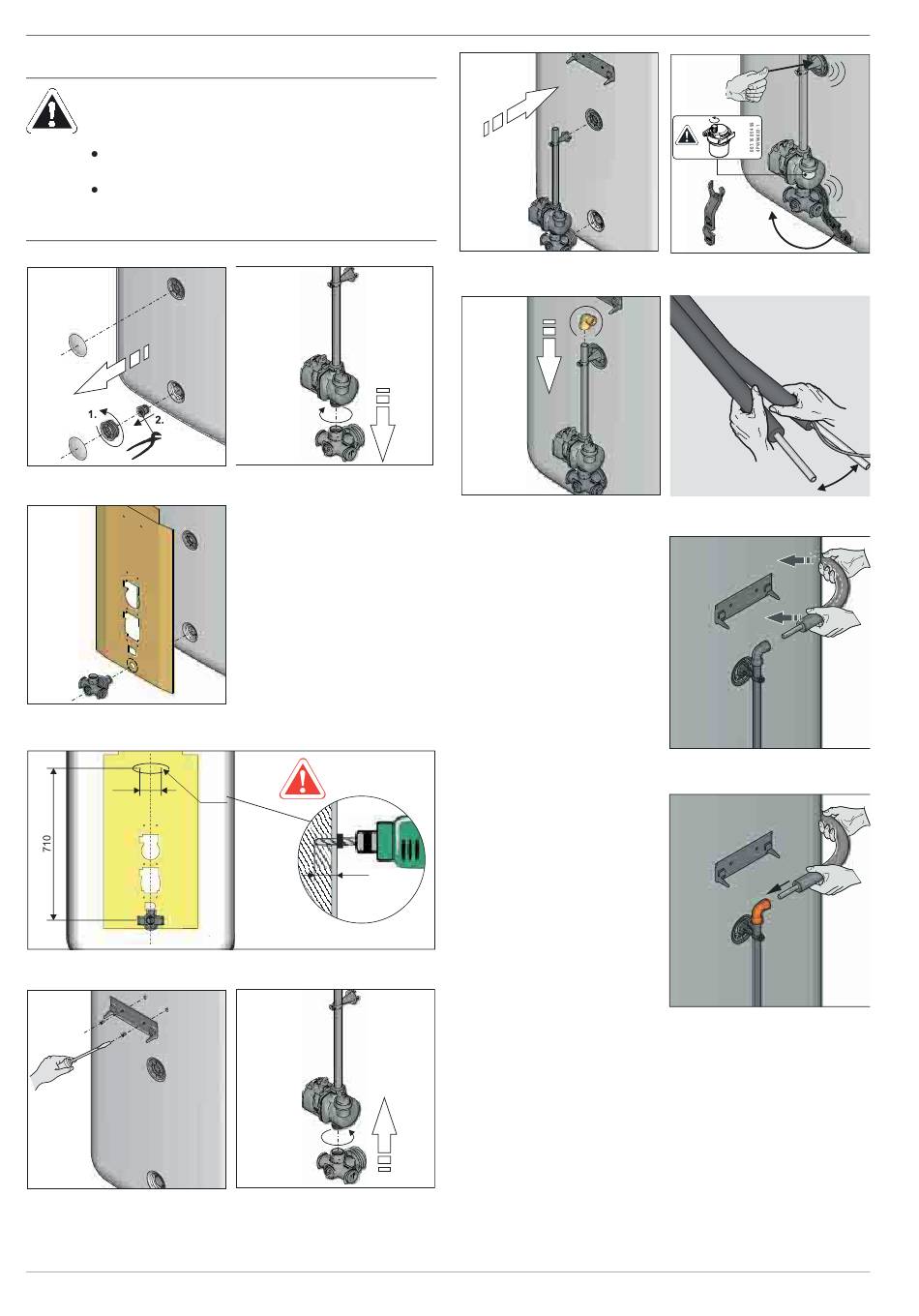

4.2.1 Montage de l'unité de pompage
ATTENTION !
Au montage, de grandes quantités d'eau peuvent
s'écouler de l'accumulateur solaire.
Monter l'unité de pompe avant que l'accumulateur
solaire (zone hors pression) soit rempli d'eau.
Si l'unité de pompe doit être raccordée à un
accumulateur solaire déjà en service, la zone hors
pression du ballon devra d'abord être vidangée.
Fig. 4-4
Étape 1
Fig. 4-6
Étape 3
100
Fig. 4-7
Étape 4
Fig. 4-8
Étape 5
10
Fig. 4-5
Étape 2
ø3,5
<15 mm
Fig. 4-9
Étape 6
Fig. 4-10 Étape 7
Fig. 4-12 Étape 9
10. Préparez la canalisation
d'alimentation
(VA 15 Solar) avec le câble
de capteur et la
canalisation de reflux
(VA 18 Solar). Séparez
l'isolation thermique Twin
au milieu.
11. Adapter la canalisation de
reflux (VA 18 Solar) puis
poser l'isolation thermique
Twin après l'avoir séparée.
12. Insérer la canalisation de
reflux précintrée (VA 18
Solar) dans le raccord à
collerette sur le tuyau de
refoulement de la pompe.
13. Raccourcir la conduite de départ (VA Solar 15) côté
accumulateur à la longueur souhaitée et insérer dans le
raccord à collerette sur le raccord de l'alimentation solaire
(voir chapitre 4.3 « Interconnexion de plusieurs
accumulateurs solaires », sonde de débit, étape 4).
1x
MS
Fig. 4-11 Étape 8
Fig. 4-13 Étape 10
Fig. 4-14 Étape de travail 11
Fig. 4-15 Étape 12
FA ROTEX Solaris RPS4 - 08/2015
