3.2 Description sommaire
L'installation solaire ROTEX est un système thermique à énergie
solaire destiné à la production d'eau chaude et à l'assistance du
chauffage.
La ROTEX Unité de réglage et de pompage RPS4 peut
seulement être installée et exploitée dans le système
Solaris ROTEX hors pression (DrainBack) et avec le
matériel de montage prévu à cet effet.
Pour un fonctionnement sans problème dans le
système DrainBack, les lignes de raccordement
doivent être placées avec une pente constante (mi-
nimum 2 %) et les bords inférieurs des capteurs doivent
être montés avec une pente constante vers le raccord
de reflux en cas de connexion en série ou horizonta-
lement en cas de raccordement unilatéral.
Fonctionnement
Les capteurs solaires plats à haute performance V21P, V26P et
H26P transforment le rayonnement solaire en chaleur avec un
rendement élevé. La chaleur est transportée par l'eau du robinet.
Lorsque les capteurs solaires atteignent un niveau de tempé-
rature utile, l'eau d'accumulation sans pression se trouvant dans
l'accumulateur directement pompée au travers des capteurs.
Sinon, la pompe d'alimentation est mise hors service et le
système se vide automatiquement. Ce mode de fonctionnement
présente plusieurs avantages :
– Il n'y a pas besoin de dispositif de sécurité, car l'installation ne
comprend aucun composant sensible aux pannes ou risquant
facilement d'être endommagé (comme par exemple les réser-
voirs d'expansion, les soupapes de sécurité, les vannes de
purge).
– Bonne transmission de la chaleur et bonne capacité de stoc-
kage de la chaleur (fonctionne sans antigel).
– Nécessités d'entretien réduites.
– Non sensible au gel.
– Pas besoin d'un échangeur thermique supplémentaire.
– Pas de problème de stagnation.
Structure modulaire
L'installation est constituée de plusieurs composants généra-
lement prémontés. La mise en place par enclenchement et la
grande proportion d'éléments prêts à l'emploi facilitent et accé-
lèrent le montage du système.
Réservoir de l'accumulateur
Vous pouvez utiliser comme réservoir de l'accumulateur pour
l'installation solaire ROTEX :
– ROTEX Sanicube Solaris (SCS) : accumulateur en plastique
thermiquement isolé, hors pression (avec raccord alternatif
d'une chaudière à condensation ROTEX).
– ROTEX Hybridcube (HYC) : accumulateur en plastique ther-
miquement isolé, hors pression (avec raccord alternatif d'une
pompe à chaleur air-eau ROTEX).
– ROTEX GCU compact : accumulateur solaire avec chaudière
à condensation à gaz intégrée
– ROTEX HPSU compact : accumulateur solaire avec appareil
interne intégré d'une pompe à chaleur air-eau.
FA ROTEX Solaris RPS4 - 08/2015
3
x
Description du produit
La mise en place, le fonctionnement et la mise en ser-
vice d'autres composants Solaris ne sont pas décrits
dans ce manuel. Vous trouverez plus d'informations
détaillées sur les composants dans les notices d'utilisa-
tion et d'installation des appareils correspondants.
Les instructions de manipulation et descriptions fi-
gurant dans cette notice s'appliquent par principe à
tous les réservoirs d'accumulateur ROTEX utilisables
avec cette installation solaire même si un seul type (par
ex. SCS) est représenté à des fins de présentation.
Toute divergence avec d'autres réservoirs d'accumula-
teurs est indiquée à part.
Dispositif de réglage électronique
La régulation Solaris R4 ROTEX entièrement électronique
assure une exploitation optimale de la chaleur solaire (chauffage
d'eau chaude, appoint de chauffage) et le respect de tous les as-
pects de sécurité de fonctionnement. Les paramètres néces-
saires à une utilisation facile sont mis en œuvre en usine.
3.3 Composants du système
3.3.1 Unité de réglage et de pompage RPS4
16 41 26
1
2
6
Composition :
Capot
1
Tuyau de raccordement avec pompe de service solaire
2
Régulation ROTEX Solaris R4 avec capteur de température de
3
l'accumulateur, capteur de température de reflux, câble de raccor-
dement au capteur de température du panneau solaire, FlowSen-
sor, câble de raccordement au réseau 230 V (3 m)
Pochette d'accessoires (6 vis de fixation, 2 dispositifs de scelle-
4
ment en plastique, 2 vis d'arrêt, raccord à collerette et joint plat)
Matériel de fixation (équerre de support du logement de la pompe,
5
étrier de fixation et équerre de fixation de la régulation)
Documentation Solaris
6

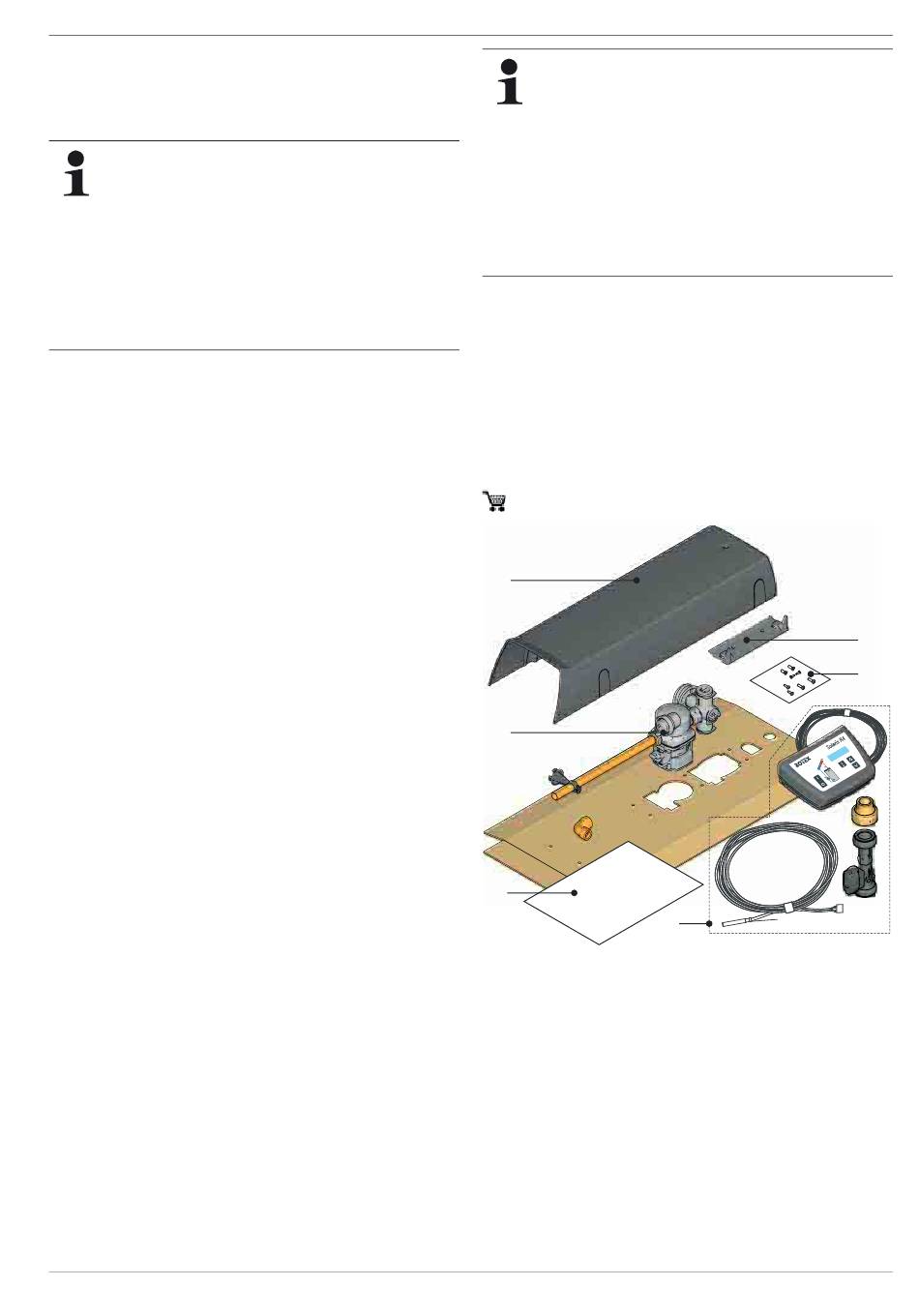

Fig. 3-2
Unité de réglage et de pompage (RPS4)
3
5
4
7
