Description du produit
2.1 Généralités
Le Régulation RoCon BF fait partie du panneau de
commande de la chaudière des ROTEX générateur de
chaleur.
Il est composé de la platine du panneau de commande
à laquelle sont raccordés les actionneurs, capteurs et
autres composants du système de régulation ROTEX
RoCon et du composant RoCon B1.
Ce manuel présente seulement les fonctions et possi-
bilités de réglage du Régulation. Vous trouverez plus
d'informations sur le panneau de commande de la
chaudière et sur divers composants de l'appareil dans
les documents valables.
Le Régulation numérique électronique règle automatiquement,
en fonction du chauffage, toutes les fonctions de chauffage et
d'eau chaude pour un circuit de chauffage direct, un circuit de
charge du réservoir et aussi, par le biais de modules de mélan-
geurs connectables en option, d'autres circuits de chauffage.
Il effectue toute la gestion de sécurité du ROTEX générateur de
chaleur, en communication avec le système d'allumage automa-
tique. Un arrêt de sécurité est donc réalisé par exemple lors d'un
manque d'eau ou d'un état de fonctionnement non-autorisé ou
non-défini. Un message d'erreur correspondant affiche toutes les
informations sur la cause de la panne à l'exploitant.
Tous les réglages de fonction pour le ROTEX générateur de
chaleur et les appareils RoCon en option raccordés via le bus de
données sont effectués avec les éléments de l'organe de com-
mande RoCon B1 intégré et sont affichés en texte clair sur un
écran couleur rétroéclairé.
Sur le ROTEX générateur de chaleur, les appareils optionnels
supplémentaires suivants peuvent être raccordés via le bus de
données du réglage :
– Régulateur d'ambiance RoCon U1 (
– Module du mélangeur RoCon M1 (
Grâce à la sonde de température extérieure RoCon OT1
(
15 60 70) raccordée, la température de départ peut être
réglée selon les conditions météorologiques à l'aide des fonc-
tions anti-gel. Pour tous les ROTEX générateur de chaleur s avec
l'appareil Régulation RoCon BF, cette sonde de température ex-
térieure est comprise dans la livraison.
Si la passerelle optionnelle RoCon G1 (
tallée et raccordée à Internet, le ROTEX générateur de chaleur
peut être surveillé et commandé facilement par commande à dis-
tance à l'aide d'un téléphone mobile (application).
Le Régulation RoCon BF contient une horloge de commutation
pouvant être réglée avec :
– 2 programmes horaires réglables individuellement pour le
chauffage ambiant (circuit de chauffage direct)
– 2 programmes horaires réglables individuellement pour la
production d'eau chaude et
– 1 programme horaire réglable individuellement pour une
pompe de circulation optionnelle.
De plus, le Régulation RoCon BF possède une fonction anti-gel
pour le circuit de chauffage direct et le circuit de charge du ré-
servoir et la possibilité d'intégrer une source de chaleur supplé-
mentaire (chaudière à bois, installation solaire) via un contact de
verrouillage du brûleur sans potentiel.
FA ROTEX RoCon BF - 04/2014
La première mise en service de l'installation de chauffage est dé-
crite dans le manuel d'installation du ROTEX générateur de
chaleur.
Certains éléments du menu du Régulation RoCon BF sont seu-
lement accessibles au chauffagiste. Cette mesure de sécurité
garantit l'absence d'un mauvais fonctionnement indésirable de
l'installation suite à de mauvais réglages.
Le régulateur d'ambiance RoCon U1 dispose de la même in-
terface utilisateur que le générateur de chaleur équipé de
l'organe de commande RoCon B1.
Tous les réglages pour le circuit de chauffage attribué peuvent
être effectués de la même manière que sur l'organe de com-
mande. Lors d'une fonction activée du terminal, à l'exception d'un
faible nombre de fonctions spécifiques (par exemple, Mesures
émissions), toutes les possibilités de commande sont disponibles
comme sur l'organe de commande intégré.
Un module de mélangeur RoCon M1 raccordé est également
commandé, selon l'affectation correspondante, via l'organe de
commande RoCon B1 et/ou le régulateur d'ambiance RoCon U1.
2.2 Eléments d'affichage et de commande
15 70 34).
15 70 68).
15 70 56) est ins-
1
2
3
4
5
6

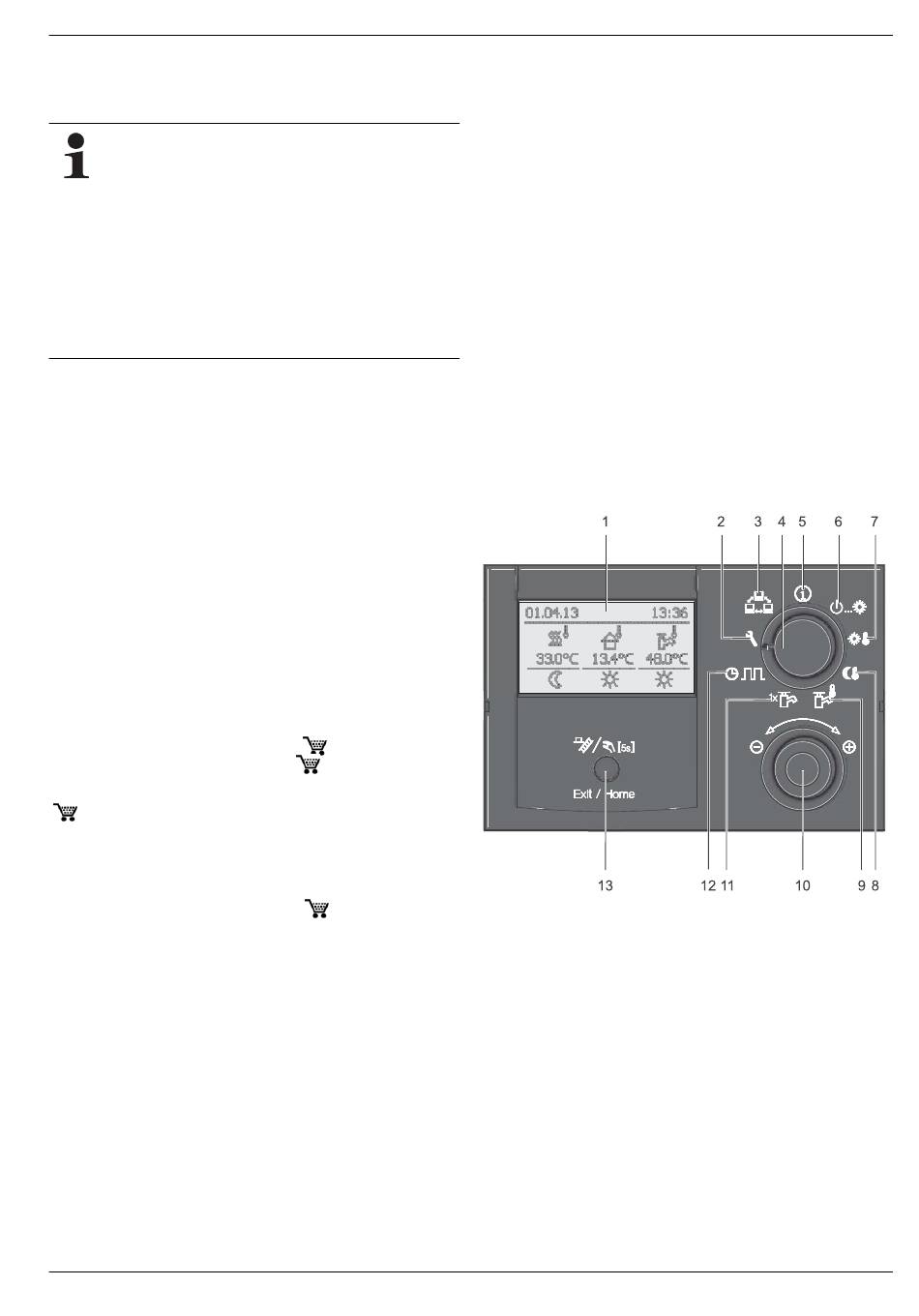

Figure 2-1 Attribution des éléments d'affichage et de commande
2
x
Description du produit
Affichage en texte clair
Position : Configuration
Position : Réglage param dist
Commutateur rotatif
Position : Info
Position : Régime
7
Position : Temp consigne jour
8
Position : Temp consigne nuit
9
Position : Temp consigne
ECS
10
Variateur
11
Position : Recharge ECS
12
Position : Prog horaire
13
Touche Échap
