4 x Montage

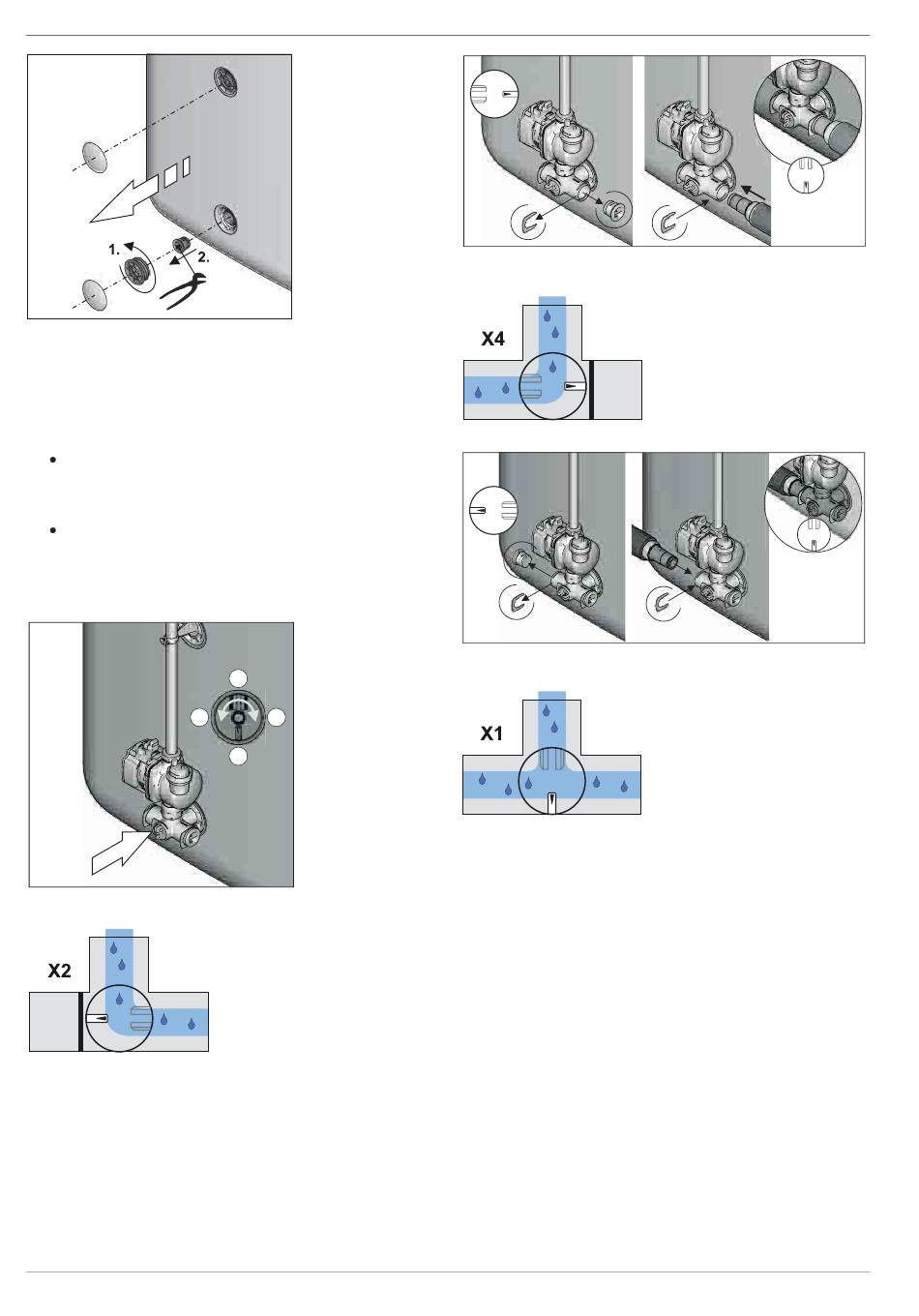

Fig. 4-36 Étape 2
3. Orienter l'accumulateur solaire. La distance (milieu de
l'accumulateur) doit être de 830 mm. Respecter la distance
au mur recommandée de 200 mm.
4. Préparation de l'équerre de raccordement du ballon (sur
l'Unité de réglage et de pompage RPS4).
Retirer l'étrier de fixation sur le côté de l'extension et
retirer le robinet à boisseau sphérique ou le bouchon
borgne, en fonction de la structure précédemment
utilisée.
Régler le mode de service souhaité :
– X2 : extension de l'accumulateur côté droit, fig. 4-38.
– X4 : extension de l'accumulateur côté gauche, fig. 4-40.
– X1 : sans extension de l'accumulateur, fig. 4-42 (standard
départ usine)
2
Fig. 4-37 Etape 4
16
3
4
1
Fig. 4-38 Position de fonctionne-
ment de l'extension de
l'accumulateur côté droit
X4
2.
1.
Fig. 4-39 Extension de l'accumulateur côté gauche
X2
2.
1.
Fig. 4-41 Extension de l'accumulateur côté droit
5. Monter le bouchon de fermeture retiré sur la conduite de
raccordement de reflux prémontée par ROTEX sur la
seconde cornière de raccordement de l'accumulateur.
6. Insérer la conduite de reflux ainsi complétée sur le côté
équipé d'un raccord à collerette (Ø 28) libre sur la sortie libre
de la cornière de raccordement de l'Unité de réglage et de
pompage RPS4.
7. Fixer la conduite de reflux au raccord de reflux du second
ballon d'eau chaude.
8. Enlevez le couvercle de fermeture inférieur du capot du côté
correspondant.
9. Mettre en place le capot sur le ballon d'eau chaude
(voir chapitre 4.2.5).
10. Monter un FlowGuard (en option) sur chaque raccord de
l'alimentation solaire du réservoir du ballon
(voir chapitre 4.2.2).
11. Monter les conduites de distribution d'alimentation à gauche
et à droite sur la pièce de liaison en T (fig. 4-43, pos. 3 + 4).
12. Poser les joints plats sur les deux FlowGuard puis visser les
deux FlowGuard à la conduite de distribution d'alimentation à
l'aide d'écrous d'accouplement.
3.
4.
Fig. 4-40 Position de fonctionne-
ment de l'extension de
l'accumulateur côté
gauche
5.
3.
4.
Fig. 4-42 Position de fonctionne-
ment sans extension de
l'accumulateur
