Montage
4.2.3 Montage du capteur de température
ATTENTION !
Ne positionnez jamais le capteur de température de
l'accumulateur du dispositif de réglage de la chaudière
à plus de 75 cm dans la douille de plongée du capteur.
Dans le cas contraire, il peut se produire une sur-
chauffe de la zone d'eau chaude et une « immobilisa-
tion » du dispositif de réglage de la chaudière en
phase de charge de l'accumulateur.

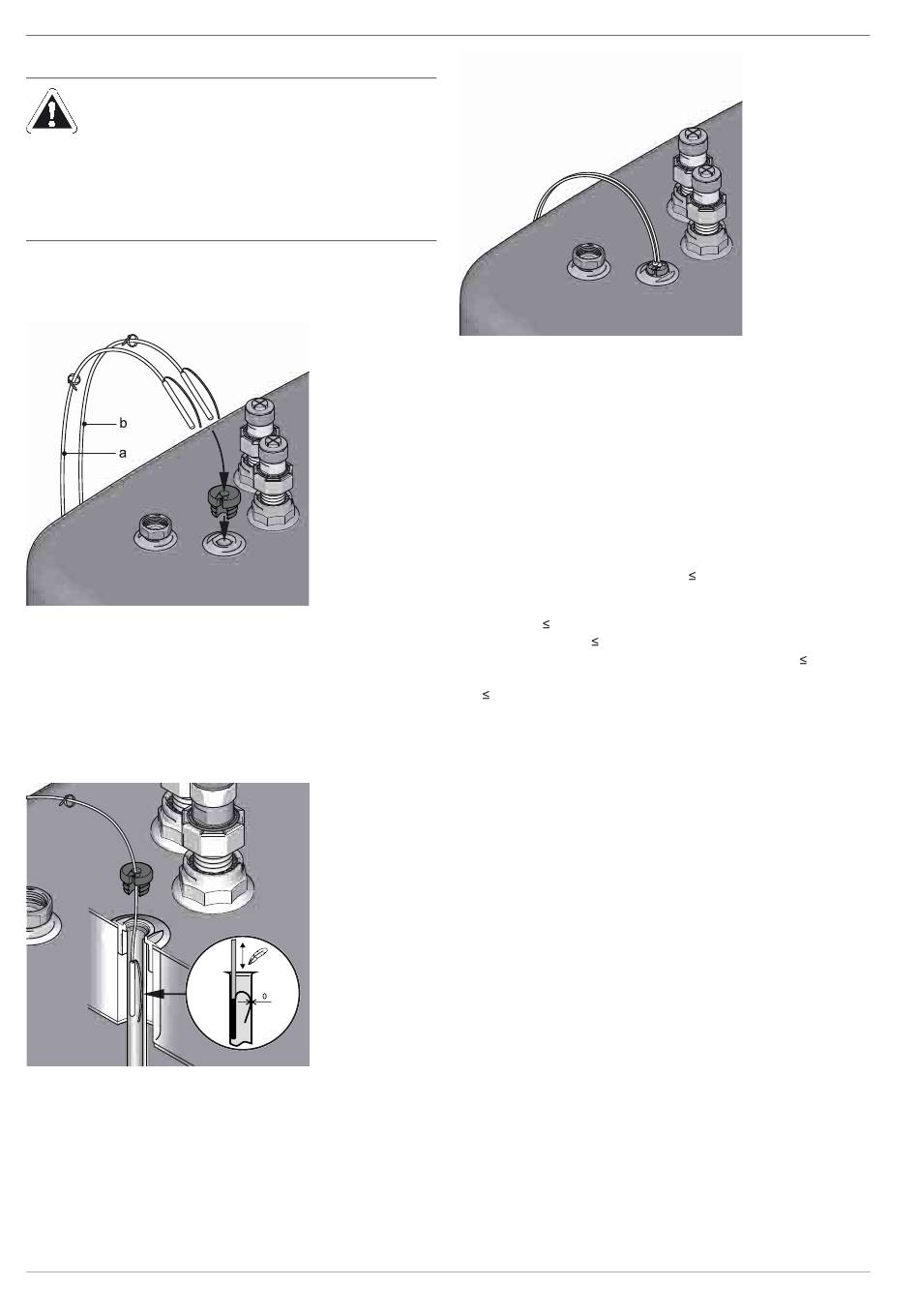

1. Courber les ressorts de positionnement sur les deux capteurs
(sonde de température de reflux, sonde de température de
l'accumulateur) puis l'introduire dans le tube de la sonde.
a
Sonde de température de reflux Solaris
b
Sonde de température de l'accumulateur Solaris
Fig. 4-20 Étape 1
2. Ajuster la sonde de température de reflux dans le tube de la
sonde sur une profondeur de 130 cm env. (attache-câble).
3. Ajuster la sonde de température de l'accumulateur dans le
tube de la sonde sur une profondeur de 70 cm env. (attache-
câble).
Fig. 4-21 Étapes 2+3
4. Mettez la bonde dans la conduite de la sonde et mettez le
câble en place.
12
Fig. 4-22 Étape 4
4.2.4 Préparation et mise en place du dispositif de
réglage
Conditions indispensables
– Pour tout ce qui concerne les raccords électriques et les
consommables électriques (câbles, isolation, etc.), respecter
les prescriptions nationales correspondantes en vigueur.
– Pour chacun des raccords au secteur avec câble fixe, monter
un dispositif de mise hors tension séparé selon EN 60335-1
pour une déconnexion de tous les pôles du réseau électrique
et un interrupteur de protection contre les courants de court-
circuit avec un délai de réaction
Types de câbles autorisés sur la borne plate :
2
– à un brin
2,5 mm
– à plusieurs brins
2,5 mm
– à plusieurs brins avec embouts et collets isolants
– à plusieurs brins avec embouts sans collets isolants
2
2,5 mm
0,2 s.
2
1,5 mm
FA ROTEX Solaris RPS4 - 08/2015
