Connexion électrique

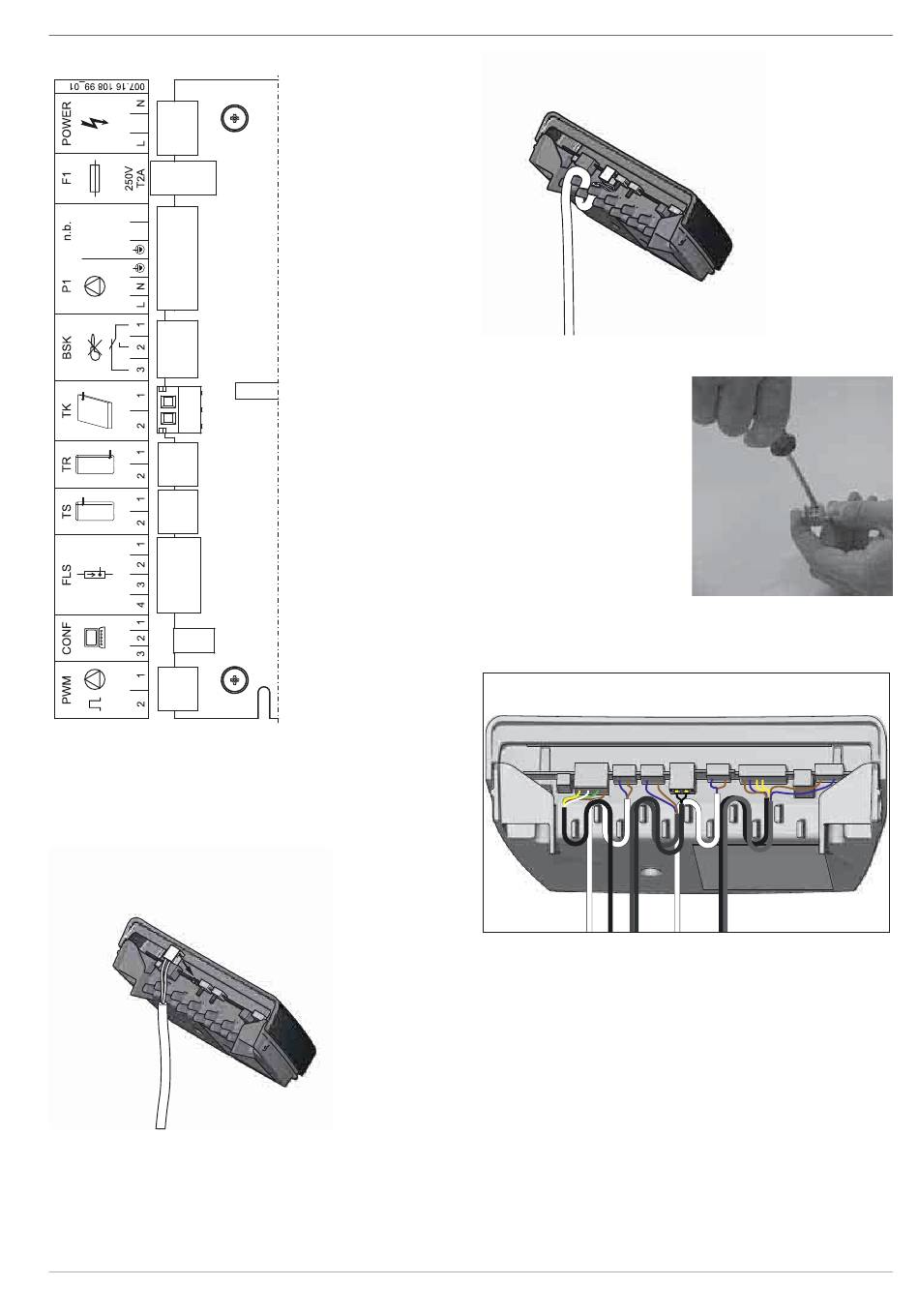

Fig. 4-23 Affectation des bornes
1. Fixez le câble fourni au dos du dispositif de réglage avec le
connecteur de bord de carte. Les prises sont codées de façon
à éviter tout risque de confusion. Le schéma de raccordement
se trouve sur le couvercle du dispositif de commande.
Fig. 4-24 Étape 1
2. Tous les câbles doivent être placez dans le serpentin pour
garantir le soulagement de traction.
FA ROTEX Solaris RPS4 - 08/2015
BSK Contact de verrouillage
du brûleur
CONF
Connecteur de program-
mation pour la
Mise à jour du logiciel
FLS FlowSensor (sonde de
débit)
n.b. contact non affecté
TS
Capteur de température
de l'accumulateur
TR
Capteur de température
de reflux
TK
Capteur de température
du panneau solaire
P1
Pompe de service solaire
F1
Fusible
Power
Approvisionnement en
électricité
PWM
Connexion pompe (si-
gnal PWM)
Fig. 4-25 Étape 2
3. Raccordez le câble de
sonde de la température du
capteur solaire (intégré à la
ligne de connexion) sur le
connecteur.
4. Insérer le connecteur en position TK (bipolaire) sur le bord de
la carte de la commande, (voir fig. 4-23).
Fig. 4-27 Câblage de base : sonde de débit, de l'accumulateur, du re-
flux, du groupe de panneaux solaires, approvisionnement en
électricité et approvisionnement de la pompe
4
x
Montage
Fig. 4-26 Étape 3
13
