9 x Caractéristiques techniques
9.3 Affectation des bornes de la régulation

RPS4

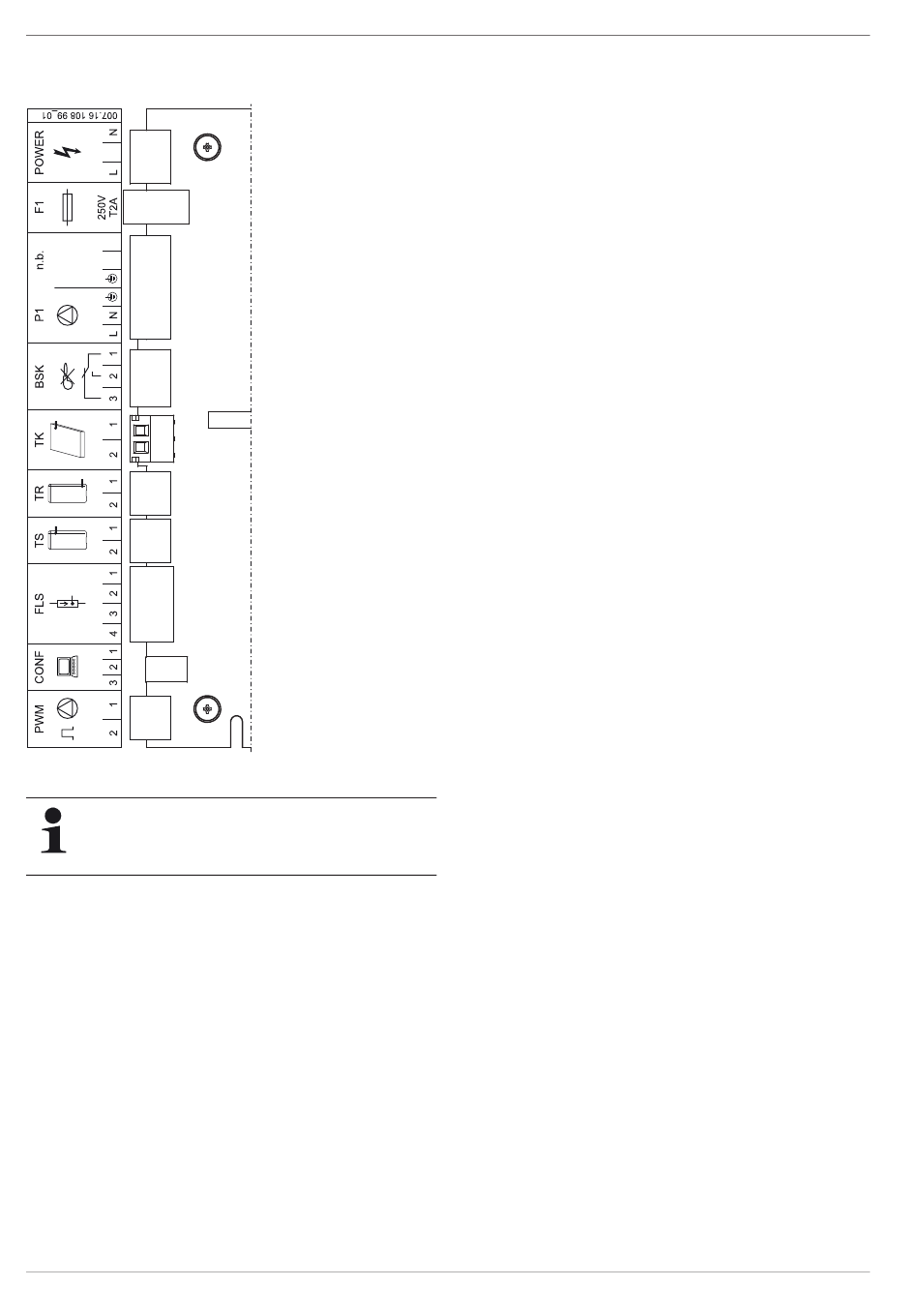

Fig. 9-3 Affectation des broches
Les caractéristiques techniques des chaudières à
condensation, pompes à chaleur et ballons d'eau
chaude ROTEX figurent dans la liste ROTEX et la
documentation technique des produits.
42
BSK Contact de verrouillage
du brûleur
CONF
Connecteur de program-
mation pour la
Mise à jour du logiciel
FLS FlowSensor (sonde de
débit)
n.b. contact non affecté
TS Capteur de température
de l'accumulateur
TR Capteur de température
de reflux
TK Capteur de température
du panneau solaire
P1 Pompe de service solaire
F1 Fusible
Power
Approvisionnement en
électricité
PWM
Connexion pompe (si-
gnal PWM)
FA ROTEX Solaris RPS4 - 08/2015
