ATTENTION !
Dans les sections horizontales longues dont la pente
est faible, des poches d'eau causées par l'expansion
thermique des canalisations en plastique entre les
points de fixation peuvent se former avec un effet de
siphon :
Utiliser les coquilles de support (TS
Ne mettez jamais en œuvre des canalisations
horizontales, mais donnez-leur une pente
constante (>2 %).
4.2.2 Montage sonde de débit, FlowGuard (en option)
Lors du montage, veillez à respecter la direction du flux
de l'installation de mesure.
Sonde de débit (FlowSensor)
Le FlowSensor FLS 20 (fig. 4-17) est un dispositif de mesure qui
mesure à la fois le débit dans le groupe de capteurs solaires et la
température d'alimentation. Le domaine de mesure est compris
entre 0 et 20 l/min (débit) et entre 0 et 120°C (température
d'alimentation). Les valeurs de mesure sont affichées sur la
régulation Solaris R4. La régulation Solaris R4 prend automati-
quement en charge le réglage du débit en modulant la vitesse de
rotation de la pompe lorsque celle-ci est en fonctionnement.
1. Posez le joint d'étanchéité (b) sur le raccord de l'alimentation
solaire (a) du ballon d'eau chaude.
2. Vissez le FlowSensor (c) sur le raccord de l'alimentation
solaire (a) du ballon d'eau chaude.
3. Introduisez le joint d'étanchéité (e) puis montez le raccord à
collerette (f) à l'entrée du FlowSensor (c).
4. Raccourcissez la canalisation d'alimentation (g) (Ø 15 mm) à
la longueur requise puis insérez-la dans le raccord à
collerette (f).
5. Poser le câble du FlowSensor entre le FlowSensor (c) et la
régulation Solaris R4.
6. Insérer le câble du FlowSensor (c) en position FLS au
FlowSensor (c) et sur le bord de la carte de la régulation
Solaris R4 (4 fils, voir fig. 4-23).

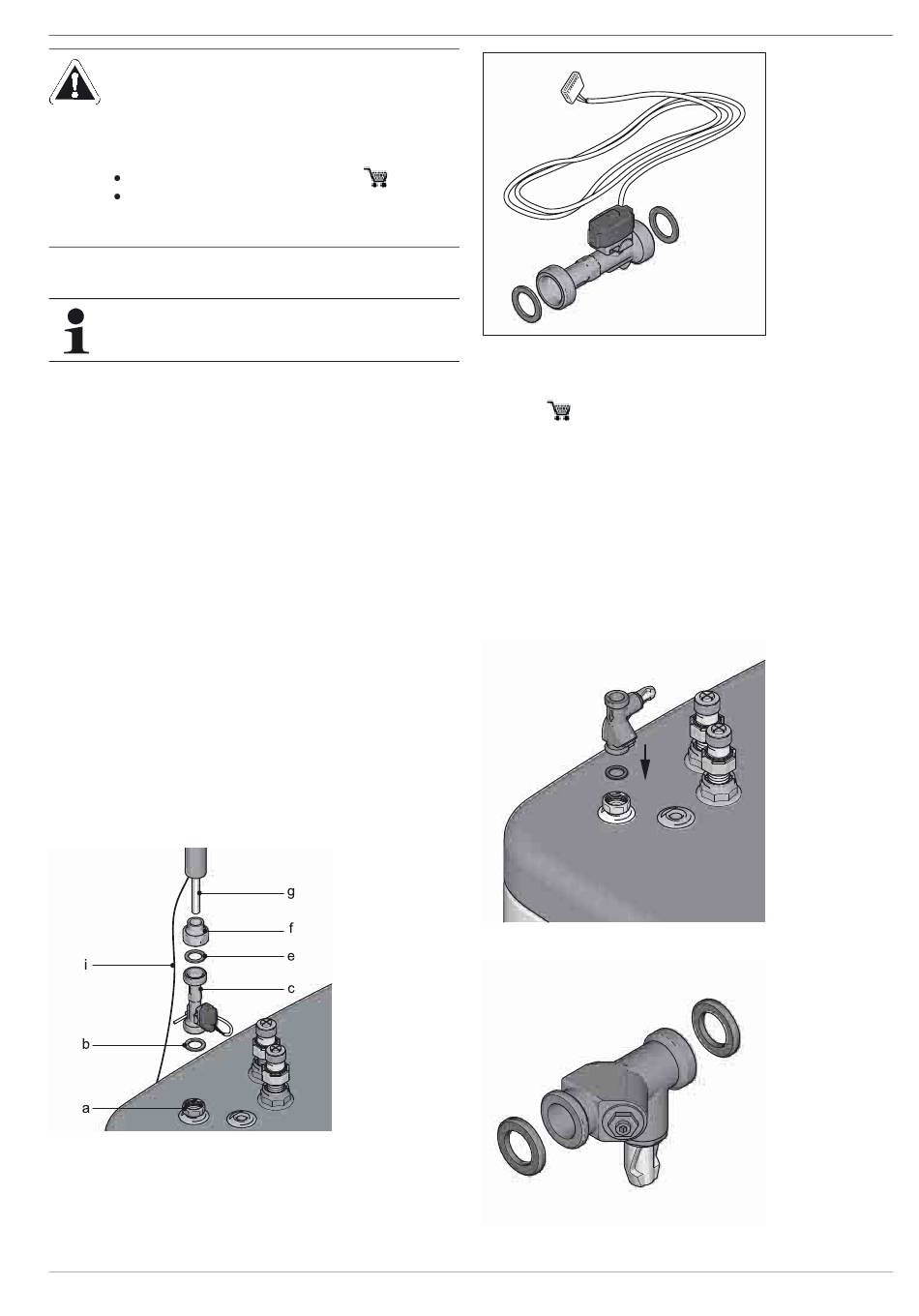

Fig. 4-16 Montage du FlowSensor FLS
FA ROTEX Solaris RPS4 - 08/2015
16 42 45).
Fig. 4-17 FlowSensor FLS fourni avec un câble de 3 m
FlowGuard
Le FlowGuard est disponible en tant qu'accessoire FLG
(fig. 4-19,
affichage du débit intégré qui permet de réguler le débit par
modulation du groupe de capteurs solaires. L'affichage est
compris entre 2 et 16 l/min.
1. Poser le joint d'étanchéité sur le raccord de l'alimentation
(voir fig. 4-18).
2. Mettez FlowGuard en position et fixez-le.
3. Mettre ensuite en place le joint et le raccord à collerette
enfichable sur l'entrée du FlowGuard.
4. Insérer la canalisation d'alimentation préparée dans le
raccord à collerette enfichable du FlowGuard.
Fig. 4-18 Étapes 1+2
Fig. 4-19 Accessoire FlowGuard FLG
16 41 02). Il s'agit d'une soupape d'ajustage avec
4
x
Montage
11
