Commande
Langue, Date, Heure
Un calendrier préprogrammé interne assure le passage
automatique au changement d'heure d'hiver et d'été.
Le changement d'heure automatique peut être dé-
sactivé si nécessaire.
● Mettez le commutateur rotatif en position « Configuration »
.
L'aperçu s'affiche.
● Sélectionnez le niveau « Mise en service » à l'aide du
variateur.
L'aperçu s'affiche.
● Sélectionnez ou confirmez le paramètre [Langue], [Date],
[Heure].
● Sélectionnez et modifiez la valeur à régler dans l'affichage
respectif à l'aide du variateur.
● Confirmez la modification en appuyant légèrement sur le
variateur.
La modification est validée. Retour à l'écran précédent.
Les explications supplémentaires et les valeurs de consigne possibles pour cette
position du commutateur rotatif figurent dans la partie 3.4 et le chapitre 5.2.
3.2.9 Fonction de terminal
Dans la position du commutateur rotatif « Réglage param dist »
d'autres régulateurs intégrés dans le système RoCon via le
bus CAN peuvent être paramétrés via le mode terminal activé.
Après activation du « Bus - Scan », un liste des appareils re-
connus est affichée pour effectuer une sélection (appareils ex-
ternes et appareil local).
Après sélection et validation d'un appareil externe, celui-ci est af-
fiché sur le Régulation local. La commande locale sert de télé-
commande pour l'appareil externe. Ce faisant, toutes les fonc-
tions de commande seront en mode 1:1, exécutées et enregis-
trées comme sur un appareil externe.
Pendant ce fonctionnement comme terminal, l'en-tête de l'écran
inclut, comme indication supplémentaire de l'appareil distant, le
symbole
#X, « X » représentant la désignation programmée
du bus de l'appareil distant.
Les valeurs et symboles affichés sont toujours repris par l'ap-
pareil sélectionné (par exemple. température de départ de la
circuit de la vanne de mélange du module du mélangeur
RoCon M1).

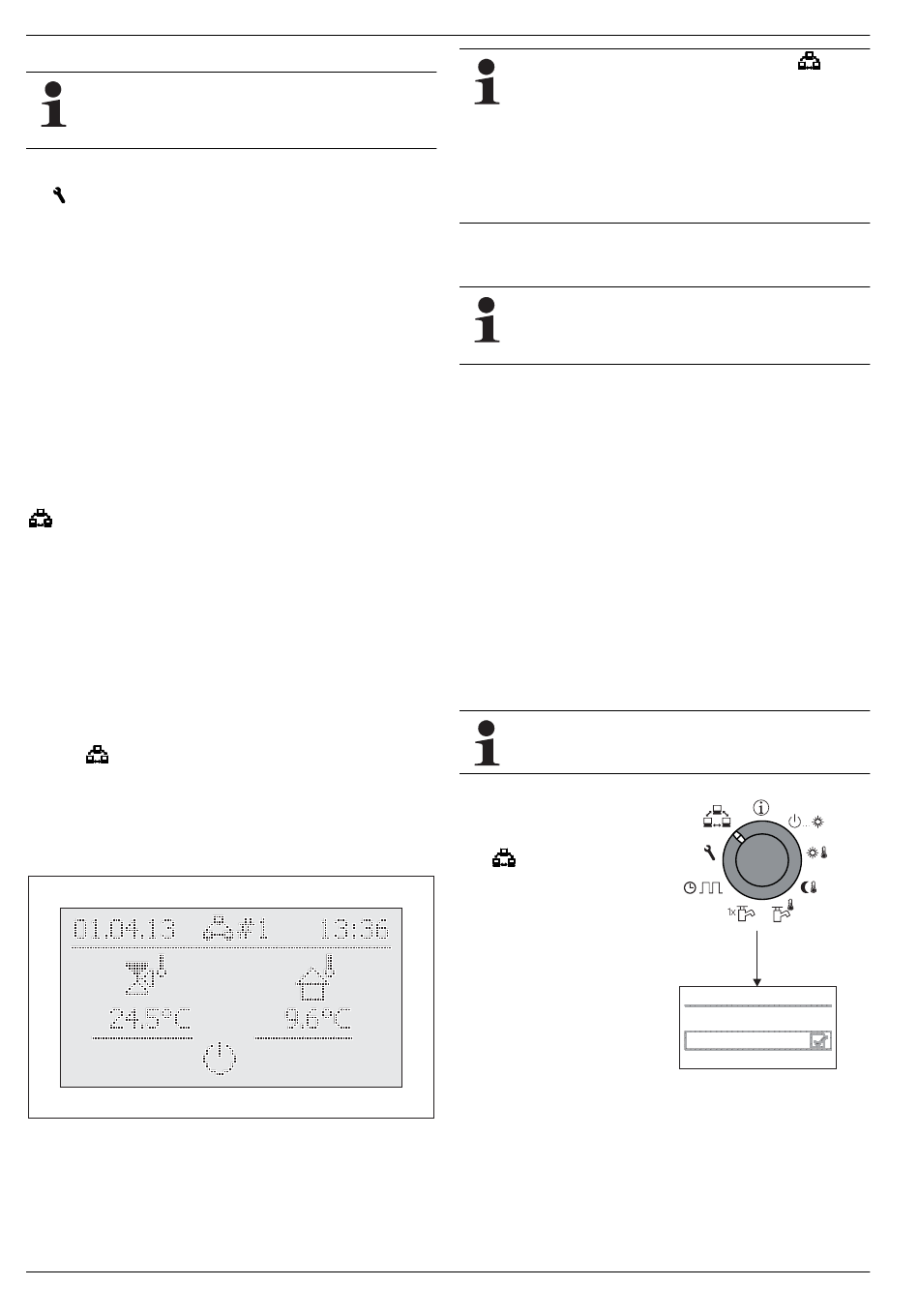

Figure 3-7
Exemple d'affichage du module du mélangeur télécomman-
dé
Pour la commande de l'appareil local, il faut que celui-ci soit à
nouveau activé dans la liste de sélection (paramètre [Ne pas sé-
lection]).
14
Si, dans la position du commutateur rotatif
raît le message de non-attribution, l'unité de com-
mande n'a encore reçu aucune adresse de terminal
valable.
Si ce même message continue à être affiché, il peut
s'avérer nécessaire d'actualiser le logiciel de l'appareil
afin de pouvoir utiliser la fonction de terminal. Pour ce
faire, veuillez vous adresser à l'équipe de service de
ROTEX.
Affectation de l'adresse de terminal du générateur de
chaleur à l'organe de commande RoCon B1
Si, dans le système de régulation RoCon, plusieurs ap-
pareils sont reliés via le bus de données, il faut veiller à
ce que le réglage de paramètre [Terminaladress] ne
soit pas attribué en double.
● Entrez le code spécialiste (voir partie 3.4.1).
Après la saisie, le niveau « Mise en service » s'affiche de
nouveau.
● Sélectionnez le paramètre [Terminaladress] à l'aide du
variateur.
● Confirmez le choix en appuyant légèrement sur le variateur.
● Réglez, au sein de l'écran, l'adresse unique du terminal à
l'aide du variateur.
● Confirmez la modification en appuyant légèrement sur le
variateur.
La modification est validée. Retour à l'écran précédent.
Les explications supplémentaires et les valeurs de consigne possibles pour cette
position du commutateur rotatif figurent dans le chapitre 5.2.1.
Activation / désactivation du mode terminal
Condition indispensable : une adresse valable de terminal a été
affectée à l'organe de commande RoCon B1 du générateur de
chaleur ou du régulateur d'ambiance RoCon U1.
Pour le réglage de l'adresse de terminal d'appareils
raccordés en option, voir le chapitre 4.2 ou bien le
manuel d'utilisation accompagnant l'appareil.
● Mettez le commutateur
rotatif en position
« Réglage param dist »
.
Le niveau « Réglage
param dist » est affiché.
● Sélectionnez le paramètre
[Bus - Scan] à l'aide du
variateur.
● Confirmez le choix en
appuyant légèrement sur le
variateur.
La menu contextuel
s'affiche.
appa-
Réglage param dist
Bus - Scan
Ne pas sélection
Figure 3-8
Affichage du niveau
« Réglage param
dist » lors de la mise
en service ou après
le débranchement
temporaire du sec-
teur
FA ROTEX RoCon BF - 04/2014
