Utilisation
4.3 Concept d'utilisation
Le concept d'utilisation de la régulation RoCon BF est construit
afin que les possibilités de réglage nécessitées fréquemment
soient accessibles rapidement et directement au niveau de
fonctions principales (sélection au moyen de l'interrupteur ro-
tatif) et les possibilités de réglage nécessitées moins fré-
quemment soient disposées dans un niveau de paramétrage
situé plus bas.
9
8
7
6
5
1
Régime (chap. 4.4.2)
2
Temp consigne jour (chap. 4.4.3)
3
Temp consigne nuit (chap. 4.4.4)
4
Temp consigne ECS (chap. 4.4.5)
5
Recharge ECS (chap. 4.4.6)
6
Prog horaire (chap. 4.4.7)
7
Configuration (chap. 4.4.2)
8
Réglage param dist (chap. 4.4.9)
9
Info (chap. 4.4.1)

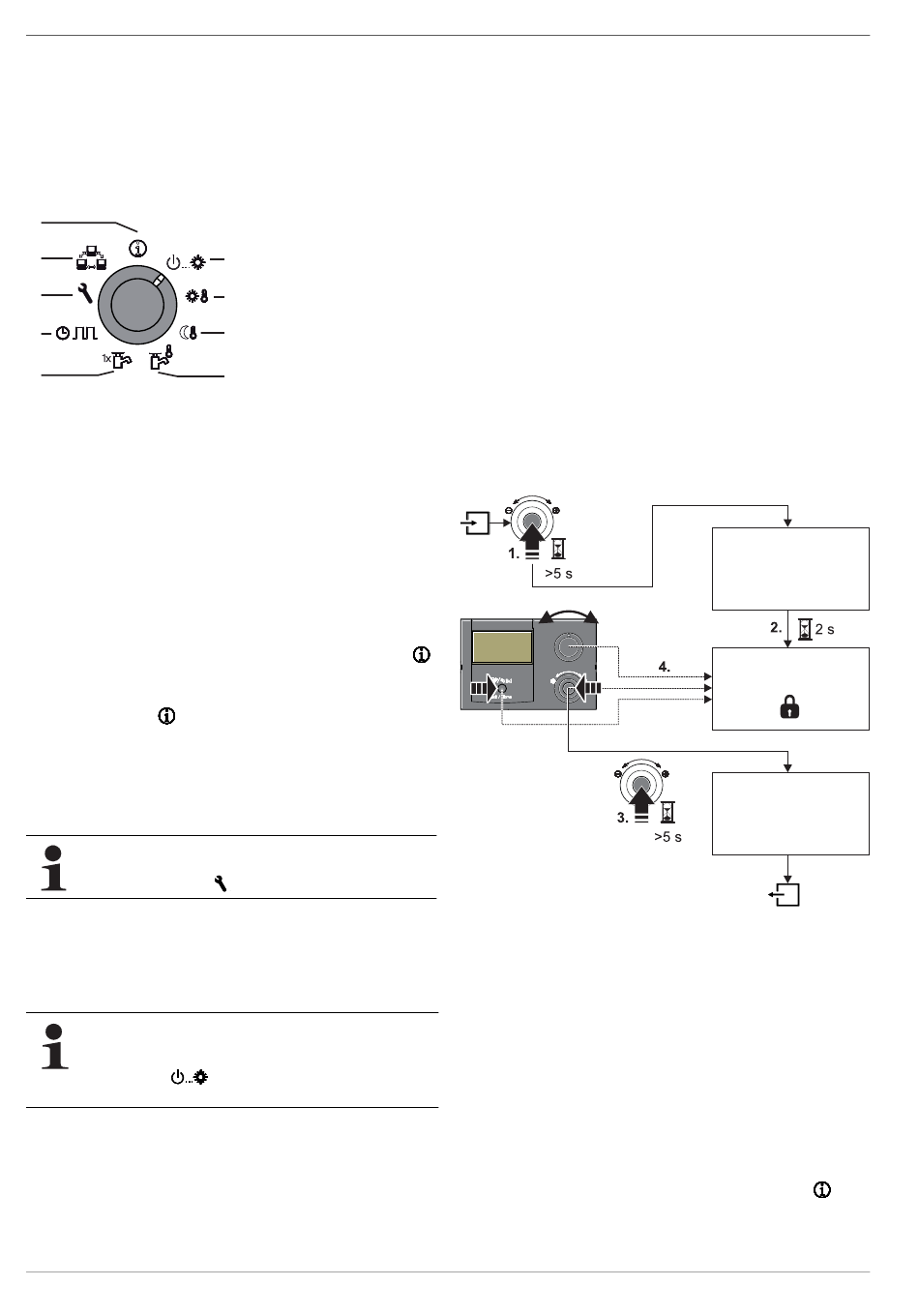

Fig. 4-3
Présentation du niveau de fonctions principales (position d'in-
terrupteur principal)
Certaines fonctions et paramètres sont limités par des droits
d'accès et ils peuvent uniquement être réglés par le technicien
chauffagiste (voir chap. 4.6.1).
En mode normal, l'interrupteur rotatif doit être sur la position
Après la mise en marche et l'initialisation réalisée, l'affichage
standard est représenté automatiquement à l'écran à la position
d'interrupteur rotatif
.
A la première mise en service s'affiche d'abord le réglage relatif
à la sélection de la langue.
● Sélectionner la langue avec l'interrupteur rotatif.
● Confirmer la modification en appuyant brièvement sur le
bouton rotatif.
Les adaptations à la configuration spéciale du système
s'effectuent dans la position d'interrupteur rotatif
« Configuration »
Si l'installation est allumée, elle régule à l'aide des préconisations
réglées dans la régulation RoCon BF entièrement automati-
quement le fonctionnement du
– chauffage d'ambiance et de la
– préparation d'eau chaude côté sanitaire.
Indépendamment de la position de l'interrupteur rotatif,
le générateur de chaleur ROTEX fonctionne selon le
régime qui est réglé dans la position d'interrupteur
« Régime »
gramme spécial.
Si l'utilisateur règle manuellement une valeur, ce réglage reste
activé jusqu'à ce que l'utilisateur la modifie, ou jusqu'à ce que le
programme horaire impose un autre mode de fonctionnement.
10
1
2
3
4
(voir chap. 4.4.8).
ou qui a été activé par un pro-
Les modes de fonctionnement peuvent être influencés par des
fonctions supplémentaires, par exemple :
– Réglage atmosphérique de la température de départ
– Programmes de fonctionnement par période
– Réglage de la valeur souhaitée de température
– Réglage sur la station d'ambiance
– Réglage sur le thermostat d'ambiance
– Statut de commutation sur l'entrée EXT (commutation
externe des modes de fonctionnement)
– Statut de commutation sur l'entrée EBA (demande externe du
besoin)
– Fonction SmartStart
– Fonction antigel
– Programme de chape
– Fonction de purge d'air
– Mode manuel
Verrouillage du clavier
Le champ de commande de la RoCon BF peut être verrouillé
contre tout actionnement fortuit (voir fig. 4-4).
Le déverrouillage s'effectue de la même manière.
La condition requise pour cette fonction est que, au niveau
« Mise en service », le paramètre [Keylock Function] soit mis sur
la fonction « Actif » (voir le chap. 7.2.1, tab. 7-1).
.
Fig. 4-4
Activation et désactivation du verrouillage du clavier
4.4 Fonctions de base et modes de
fonctionnement
4.4.1 Information relative à l'installation (Info)
Dans cette position d'interrupteur rotatif, un bouton rotatif permet
de consulter l'un après l'autre toutes les températures d'instal-
lation, le type de générateur de chaleur, diverses informations de
logiciel ainsi que les états de fonctionnement de tous les compo-
sants d'installation. Le nombre des paramètres affichés dépend
des composants raccordés.
Aucuns réglages ne peuvent être réalisés sur ces valeurs.
● Mettre l'interrupteur rotatif dans la position « Info »
L'écran standard s'affiche (voir fig. 4-2).
Keylock Function
Actif
Keylock Function
Keylock Function
Inactif
