4 Installation
X1M
1 2 3
1 2 3
1 GND
2 L
3 N
2 Fixez le câble avec des attaches sur les supports d'attaches
pour garantir un relâchement de la contrainte et s'assurer qu'il
n'entre PAS en contact avec des bords tranchants.
ATTENTION
N'insérez et ne placez PAS une longueur de câble
excessive dans l'unité.

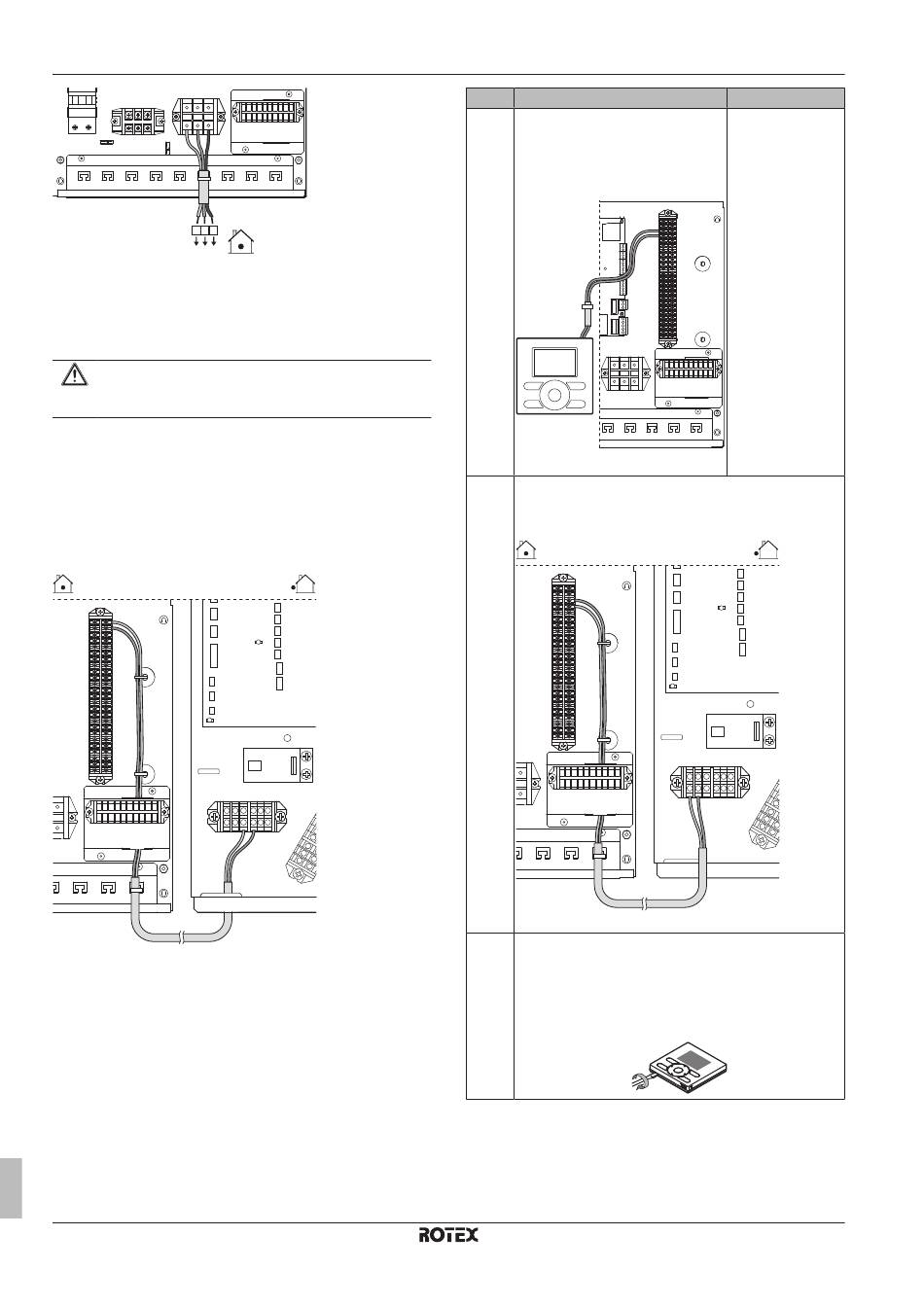

4.3.4 Raccordement du câble d'interconnexion
entre le boîtier de commande et l'unité
extérieure
1 Raccordez la borne X2M/22 (boîtier de commande) à la borne
X5M/4 (unité extérieure).
2 Raccordez la borne X2M/23 (boîtier de commande) à la borne
X5M/3 (unité extérieure).
X2M
23
22
3 Fixez le câble au support à l'aide d'attaches-câbles.
4.3.5

Raccordement de l'interface utilisateur

▪ Si vous utilisez 1 interface utilisateur, vous pouvez la connecter au
boîtier de commande RKCB07CAV3 (pour le contrôle à proximité
du boîtier de commande), ou dans la pièce (lors de l'utilisation en
tant que thermostat d'ambiance).
▪ Si vous utilisez 2 interfaces utilisateur, vous pouvez en connecter
1 au boîtier de commande RKCB07CAV3 (pour le contrôle à
proximité du boîtier de commande) et 1 dans la pièce (lors de
l'utilisation en tant que thermostat d'ambiance).
Manuel d'installation
6
X8M
3 4
X5M
# Sur le boîtier de commande
1 Raccordez le câble de l'interface
utilisateur au niveau des bornes
X2M/20+21 du boîtier de commande.
Fixez le câble avec les attaches sur
les supports d'attaches.
X2M
A1P
A5P
X1M
a
a Interface utilisateur principale
2 Raccordez le boîtier de commande à l'unité extérieure.
Fixez le câble avec les attaches sur les supports
d'attaches.
X2M
21
20
3 Insérez un tournevis dans les fentes situées sous
l'interface utilisateur et séparez délicatement la plaque
avant de la plaque murale.
La CCI (carte de circuit imprimé) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
Boîtier de commande monobloc basse température ROTEX HPSU
Dans la pièce
Raccordez le câble
de l'interface
utilisateur au niveau
des bornes
X2M/20+21 du
boîtier de
commande.
21
20
Insérez le câble à
droite des bornes,
fixez-le aux
attaches-câbles et
passez-le par le trou
du câblage basse
tension.
X8M
(a)
1 2
X5M
RKCB07CAV3
