Câblage et connexions
3-4-2 Câblage de terre
Mise à la terre
!
AVIS

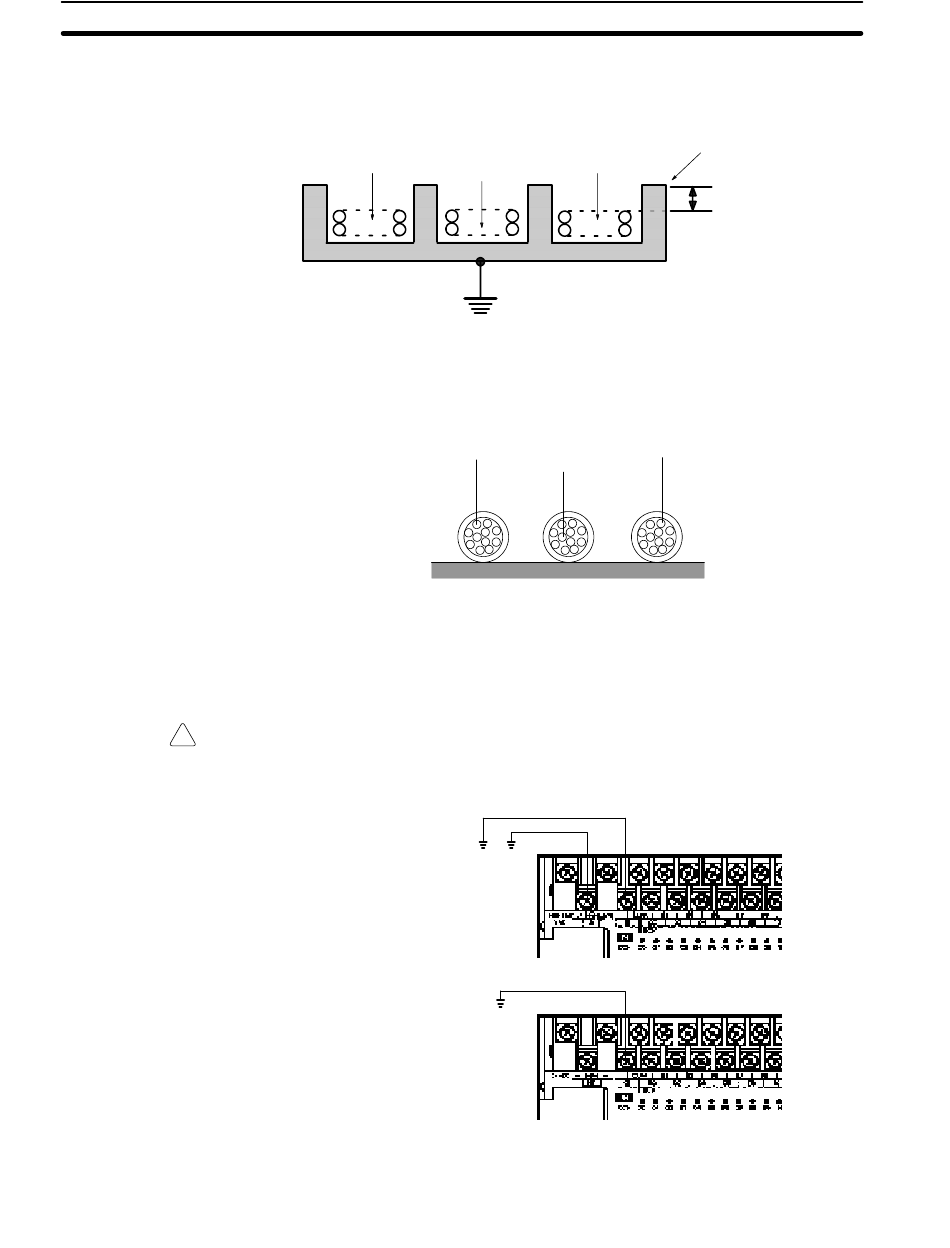

Conduites de plancher
Laisser au moins 200 mm entre le câblage et le haut de la conduite, comme
indiqué ci--dessous.
Lignes d'E/S du
CPM1A
Conduites
Séparer les lignes d'E/S, de puissance et de commande du CPM1A et les câbles
d'alimentations comme indiqué ci--dessous.
Lignes d'E/S du
CPM1A
Veiller à mettre à la terre la borne de terre à moins de 100 Ω afin de protéger
l'unité contre les secousses électriques et le dysfonctionnement dû au parasi-
tage électrique. Utiliser un câble de 1,25 mm
Pendant l'installation, veiller à mettre à la masse à 100 Ω max afin de prévenir
l'électrocution.
Mettre à la masse
à100 Ω max.
Carte d'alimentation c.a.
Mettre à la masse
à100 Ω max.
Carte d'alimentation c.c.
Rem.: Toujours déconnecter la borne de terre fonctionnelle avant d'effectuer une
mesure de tension de résistance.
Câbles de comman-
Câbles
de et lignes de puis-
d'alimentation
sance du CPM1A
Câbles de comman-
de et lignes de puis-
sance du CPM1A
Chapitre 3-4
Plaque métallique (fer)
200 mm min.
Câbles
d'alimentation
2
au moins pour la mise à la terre.
47
