Câblage et connexions
Connecteurs à sertir
! Attention
62

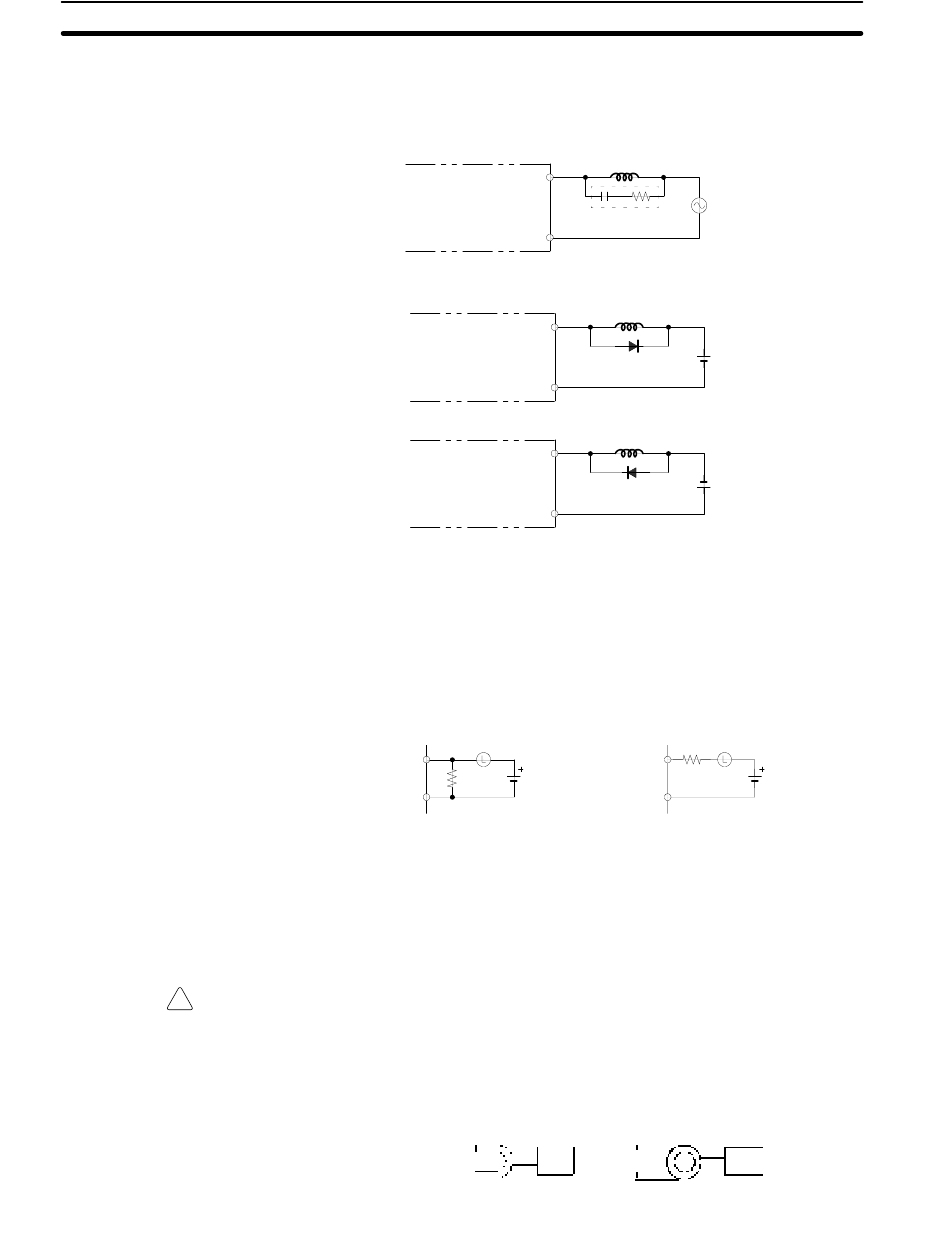

Charges inductives
Lors de la connexion d'une charge inductive à une entrée, connecter une
protection secteur ou un diode en parallèle avec la charge.
Les composants de la protection secteur ont les caractéristiques suivantes:
Sortie relais
CPM1A
Sortie relais
Sortie transistor
(de type NPN)
CPM1A
Sortie relais
Sortie transistor
(de type PNP)
CPM1A
Le diode devrait satisfaire les conditions ci--dessous:
La tension de rupture de pointe inverse doit être 3 fois la tension de charge.
Le courant redressé moyen doit être de 1 A.
Considérations sur le courant de démarrage
Quand on commute une charge avec un courant de démarrage élevé dans la
sortie relais ou transistor du CPM1A, tels qu'une lampe à incandescence, sup-
primer le courant de démarrage comme indiqué ci--dessous.
Mesure 1
OUT
R
COM
Appliquer un courantd'obscuritéde
1/3 env.de la valeur nominale par
une lampe à incandenscence
Insertion d'un fusible
Le CPM1A avec sortie transistor pourrait brûler si la charge est court--circuitée;
c'est pour cela qu'il faut insérer un fusible de protection en série dans la charge.
Utiliser toujours des connecteurs à sertir pour les lignes de puissance et d'E/S du
CPM1A ou bien utiliser une ligne unifilaire (au lieu d'un câble multibrins). Ne pas
connecter directement aux bornes des câbles nus à âme torsadée afin de préve-
nir des incendies.
Utiliser des bornes à vis de type M3 et serrer les vis fermement (0,5 N S m).
6,2 mm max.
OUT
Protection secteur
COM
OUT
Diode
COM
OUT
Diode
COM
Mesure 2
OUT
COM
Appliquer une résistance
de limitation
Borne à fourchette
6,2 mm max.
Chapitre 3-4
R
Borne en anneau
