Câblage et connexions

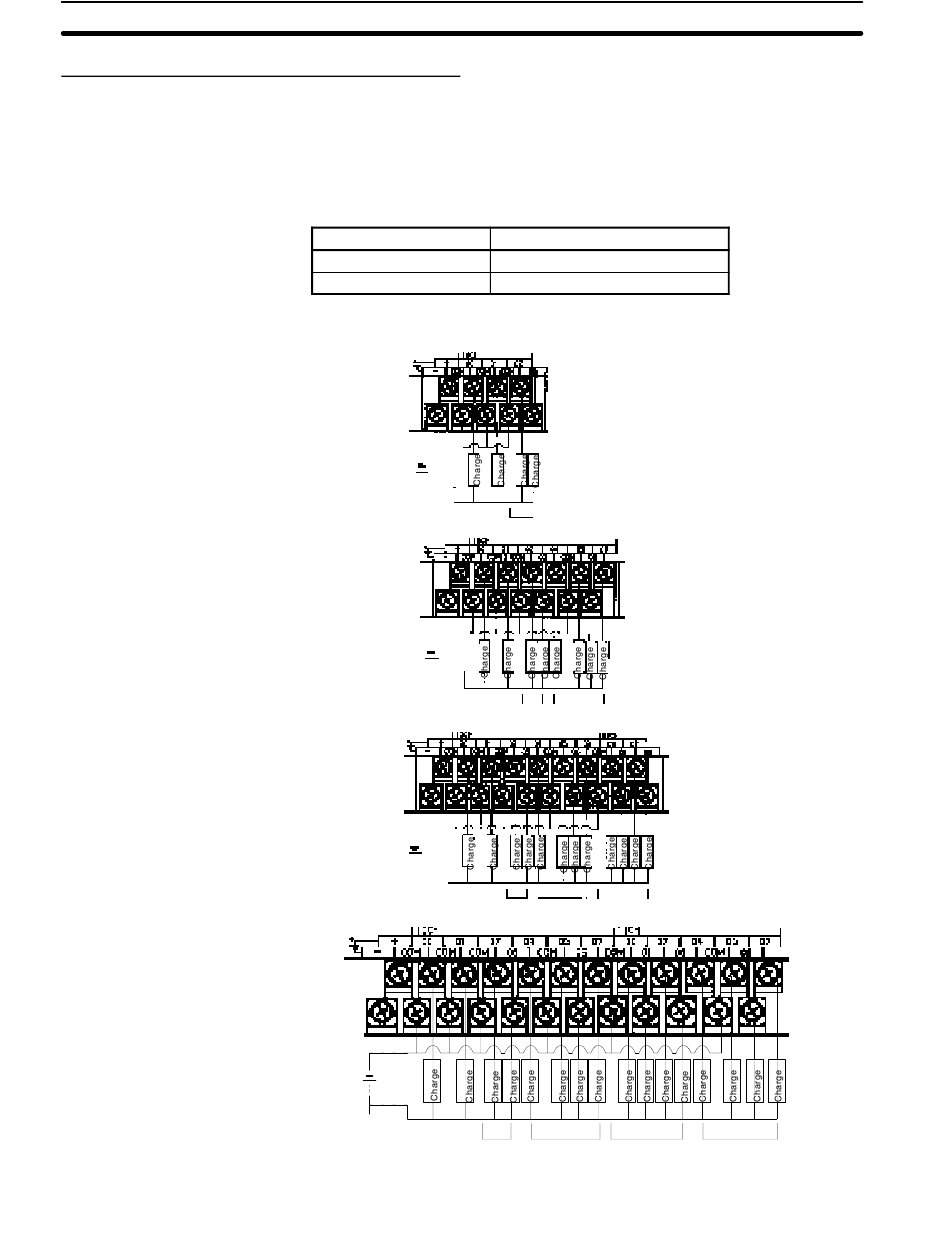

Câblage de sortie transistor (de type NPN)
Configurations de sortie
CPM1A-10CDT-D
CPM1A-20CDT-D/CPM1A-20EDT
CPM1A-30CDT-D
CPM1A-40CDT-D
58
Câbler les sorties à l'UC et à la carte d'E/S d'extension du CPM1A comme indi-
qué ci--dessous.
• Toujours utiliser un câble unique ou appliquer des connecteurs à sertir si l'on
utilise un câble multibrins.
• Ne pas dépasser la capacité de sortie ou le courant commun maximu. Pour
des informations détaillées, se reporter aux Caractéristiques d'E/S.
Elément
Capacité de sortie
Capacité commune max. 0,9 A/commun
+10%
24 Vc.c. /
--15%
+10%
24 Vc.c. /
--15%
+10%
24 Vc.c. /
--15%
+10%
24 Vc.c. /
--15%
Caractéristique
300 mA (24 Vc.c.)
Commun
Commun Commun
Commun Commun Commun
Commun Commun
Commun
Chapitre 3-4
Commun
