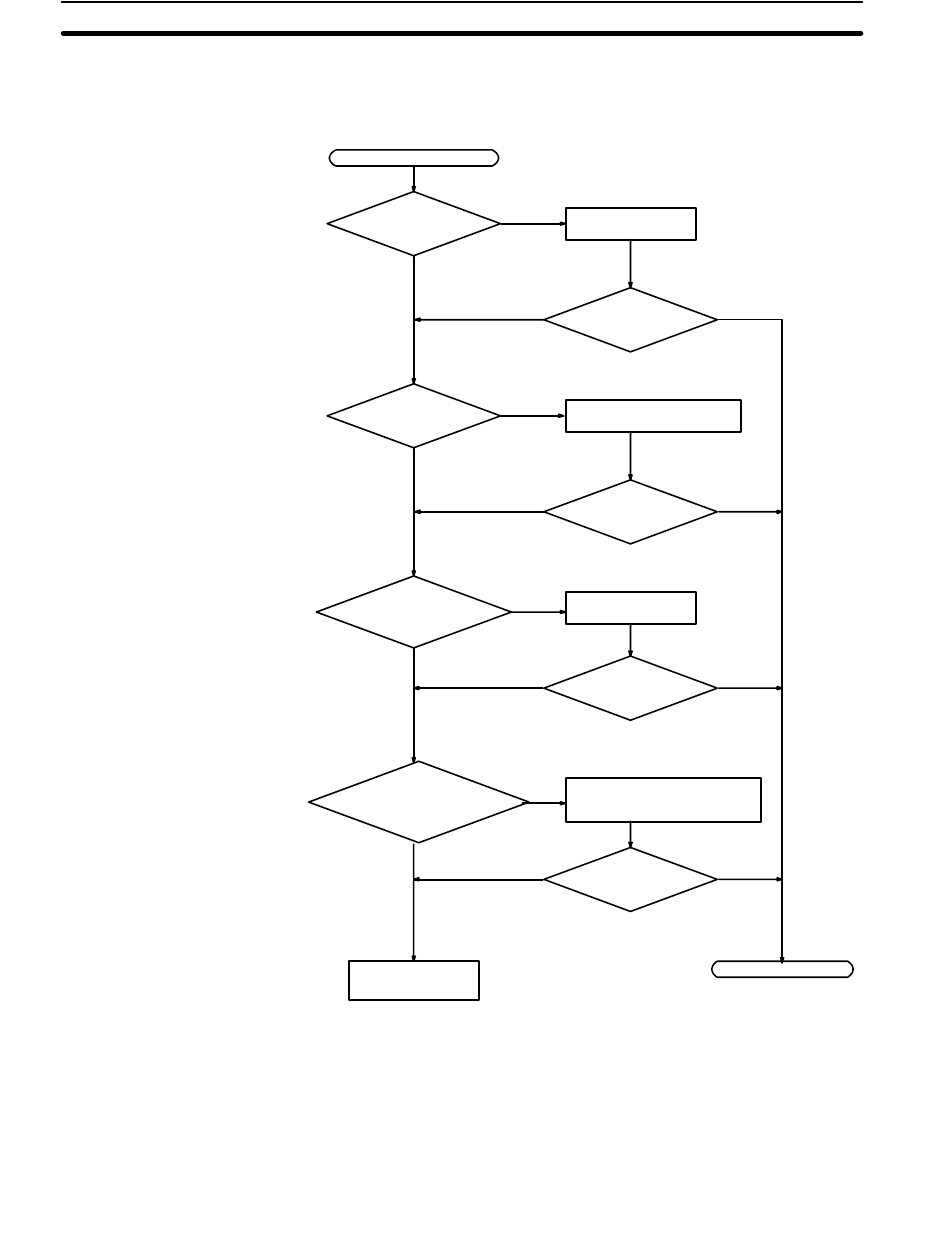

Organigrammes de localisation des pannes
Vérification de l'alimentation
112
Voyant PWR non allumé.
L'alimentation
arrive--elle?
Oui
La tension est--elle
adéquate?
Oui
Vis desserrées ou
câbles coupés?
Non
L'alimentation externe
a--t--elle été court--cir-
cuitée ou surchargée?
(cf. Rem.)
Non
Remplacer l'UC.
Rem.: Le voyant PWR disparaîtra quand il y a un court--circuit dans l'alimentation ex-
terne ou une surcharge, uniquement dans les UC de CPM1A-10CDR-j et
CPM1A-20CDR-j. Dans les UC de CPM1A-30CDR-j et CPM1A-40CDR-j,
quand il y a un court--circuit ou une surcharge, la tension d'alimentation externe
tombera mais le voyant PWR restera allumé.
Non Connecter
l'alimentation.
Non
Voyant PWR allumé?
Non
Sélectionner la tension d'alimenta-
tion dans des limites acceptables.
Non
Voyant PWR allumé?
Serrer les vis ou
Oui
remplacer les câbles.
Non
Voyant PWR allumé?
Corriger le court--circuit ou li--
Oui
miter la charge connectée à
une plage de spécification.
Non
Voyant PWR allumé?
Chapitre 5-6
Oui
Oui
Oui
Oui
Fin
