  6. Manuel d'instructions

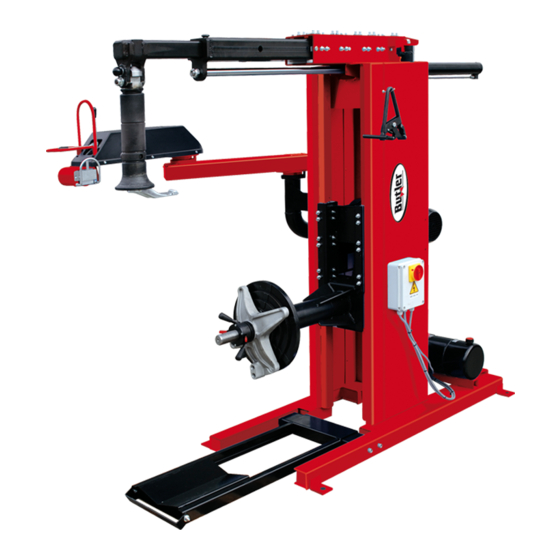

Butler NAV26HW Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Pour les tables partie des rechanges se référer à la section "LISTE DES PIECES DETACHEES" jointe à ce
manuel.
• Pour tout renseignement complémentaire s'adresser au revendeur le plus proche ou directement à:
Phone (+39) 0522 647911 - Fax (+39) 0522 649760 - e-mail: Info@butler.it
7503-M002-7_B
NAV26HW
NAV26HW.S
NAV26HW.ST
MANUEL D'INSTRUCTIONS
TRADUCTION DES
F
INSTRUCTIONS ORIGINALES
BUTLER ENGINEERING and MARKETING S.p.A. a s. u.
Via dell'Ecologia, 6 - 42047 Rolo - (RE) Italy
7503-M002-7_B
- Rév. n. 7 (01/2017)

Publicité

Table des Matières
loading

Manuels Connexes pour Butler NAV26HW

Sommaire des Matières pour Butler NAV26HW

  • Page 1 • Pour tout renseignement complémentaire s’adresser au revendeur le plus proche ou directement à: BUTLER ENGINEERING and MARKETING S.p.A. a s. u. Via dell’Ecologia, 6 - 42047 Rolo - (RE) Italy Phone (+39) 0522 647911 - Fax (+39) 0522 649760 - e-mail: Info@butler.it 7503-M002-7_B - Rév. n. 7 (01/2017)

  • Page 2: Table Des Matières

    Table A - Schéma électrique triphasé 10.0 ENVIRONNEMENT DE TRAVAIL ____ 14 (NAV26HW - NAV26HW.ST) ________41 10.1 Position de travail _____________________14 Table B - Schéma électrique (NAV26HW.S) __43 10.2 Aire de travail _________________________14 Table C - Schéma oléodynamique (NA- 10.3 Éclairage ______________________________15 V26HW) __________________________60 11.0 COMMANDES ______________________ 15...
  • Page 3 7503-M002-6_B MANUEL D’INSTRUCTIONS Page 3 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST FIG. 1 - NAV26HW LÉGENDE 1 - Interrupteur général 12 - Pivot de blocage bras porte-rouleau 2 - Anneau porte-graisse 13 - Tableau électrique 3 - Rouleau décolle-talons 14 - Moteur rotation mandrin 4 - Centrale oléodynamique...
  • Page 4 7503-M002-6_B MANUEL D’INSTRUCTIONS Page 4 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST FIG. 2 - NAV26HW.S LÉGENDE 1 - Interrupteur général 11 - Cylindre translation outil/rouleau décolle- 2 - Anneau porte-graisse talons 3 - Rouleau décolle-talons 12 - Pivot de blocage bras porte-rouleau 4 - Centrale oléodynamique...
  • Page 5 7503-M002-6_B MANUEL D’INSTRUCTIONS Page 5 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST FIG. 3 - NAV26HW.ST LÉGENDE 1 - Interrupteur général 12 - Pivot de blocage bras porte-rouleau 2 - Anneau porte-graisse 13 - Tableau électrique 3 - Rouleau décolle-talons 14 - Moteur rotation mandrin 4 - Centrale oléodynamique...

  • Page 6: Symboles Utilisés Dans La Notice Et Sur La Machine

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 6 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST SYMBOLES UTILISES DANS LA NOTICE ET SUR LA MACHINE Symboles Description Symboles Description Danger! Faire très attention. Lire le mode d’emploi. Déplacement avec chariot éléva- INTERDIT! teur ou transpallet.

  • Page 7: Codification Des Plaques

    Plaquette index rotation mandrin (NAV26HW - NAV26HW.ST) 99990758 Plaquette danger électricité 999912530 Plaquette tension monophasée (NAV26HW - NAV26HW.ST) 999913010 Plaquette tension 400V 50Hz 3Ph+N (version avec inverseur) (NAV26HW) 999916311 Étiquette poubelle déchets 999918381 Étiquette radiocommande (NAV26HW.S) Plaquette nome machine ♦...

  • Page 8: Généralités

    Q U E L Q U E S I L LU S T R AT I O N S CONTENUES DANS CE MANUEL Les machines modèle “NAV26HW, NAV26HW.S et ONT ÉTÉ OBTENUES DE PHOTOS NAV26HW.ST”, avec les variantes relatives, sont des DE PROTOTYPES, DONC LES démonte-pneus à fonctionnement électro-hydrau- MACHINES ET LES ACCESSOIRES lique destinés à...

  • Page 9: Dispositifs De Sécurité

    Ces clapets sont installés pour éviter que de pertes accidentelles d’huile puissent provoquer des mouve- ments non souhaités aux griffes (et par conséquent la chute de la roue) (NAV26HW et NAV26HW.S), au rouleau outil et au mandrin de blocage roue;...

  • Page 10: Risques Résiduels

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 10 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST 3.1 Risques résiduels L ’OPÉRATEUR DOIT PORTER DES La machine a été soumise à une analyse complète des VÊTEMENTS DE TRAVAIL ADÉ- risques selon la norme de référence EN ISO 12100.

  • Page 11: Emballage Et Déplacement Pour Le Transport

    La boîte en carton qui la contient est fixée sur une DÉPLACEMENT palette et a les mesures de mm 1600x950x1780 (pour versions NAV26HW - NAV26HW.S) et de mm 1950x950x1300 (pour version NAV26HW.ST). Le déplacement doit être effectué au moyen d’un dis- positif de soulèvement approprié...

  • Page 12: Montage De La Machine

    1,8 tandis que la machine • fixer la machine au sol en utilisant 4 vis M12x120 mm (NAV26HW.S) est fournie avec câble libre de m. 5,8. (non comprises dans la fourniture) (Fig. 8 réf. 1) (ou Au câble doit être connectée une bonde répondante...

  • Page 13: Contrôle De L'huile De La Centrale Oléohydraulique

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 13 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST Si la rotation se passe en sens inverse, il est nécessaire Seulement pour version 230V 60Hz 1Ph d’arrêter immédiatement la machine et pourvoir à une inversion des phases à...

  • Page 14: Environnement De Travail

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 14 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST 10.0 ENVIRONNEMENT DE TRAVAIL Ensuite déplacer le levier (Fig. 13 pos. E) en sens horizontal ou vertical: le LED rouge (Fig. 13 pos. B) Les caractéristiques de l'environnement de travail de clignotera.

  • Page 15: Éclairage

    11.0 COMMANDES de mm 5000x5000, (comme il est indiqué sur la Fig. 11). L ’utilisation de la machine doit s’effectuer 11.1 Dispositif de commande (NAV26HW - suivant les proportions indiquées. De sa position de NAV26HW.ST) commande l’opérateur est à même de visualiser tout l’appareil et l’aire qui l’entoure.

  • Page 16: Dispositif De Commande (Nav26Hw.s)

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 16 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST 11.2 Dispositif de commande (NAV26HW.S) Fig. 13 Grâce à des sangles appropriées, la commande (manipu- lateur) peut être fixée à l’opérateur en le suivant et en res- tant toujours à...

  • Page 17: Opérations Préliminaires

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 17 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST 12.2 Opérations préliminaires Fig. 14 Selon la structure de démonte-pneus et son usage, l’opérateur doit traiter roues de grand diamètre (fin à 2550 mm) et avec une masse très grande (fin à 2300 kg).

  • Page 18: Blocage De La Roue Avec Collier De Blo- Cage (Nav26Hw.st)

    MANUEL D’INSTRUCTIONS Page 18 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST Toutes les roues doivent être bloquées de l’intérieur. 12.5 Blocage de la roue avec collier de blo- Le blocage sur la bride centrale doit toujours être cage (NAV26HW.ST)

  • Page 19: Fonctionnement Du Bras Porte-Rouleau

    MANUEL D’INSTRUCTIONS Page 19 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST - Bloquer la roue sur la bride de centrage en utilisant En position “hors service” (Fig. 18 pos. 1) le bras le collier (Fig. 16 pos. 2). À l’aide des petits leviers porte-rouleau se trouve en position horizontale et il internes prévus à...
  • Page 20 7503-M002-6_B MANUEL D’INSTRUCTIONS Page 20 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST A. Bloquer la roue sur le mandrin, comme indiqué au Fig. 20 paragraphe ci-dessus. B. Enlever tous les poids d'équilibrage de la jante. Retirer la valve et laisser sortir l'air du pneu.

  • Page 21: Démontage

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 21 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST Fig. 22 Fig. 23 B. Si la roue est particulièrement dure, il est impos- sible d'agir comme suivant la description au point A. Il faudra donc procéder d'une façon différente, en utilisant l'outil à...
  • Page 22 MANUEL D’INSTRUCTIONS Page 22 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST • Éloigner vers le bas d'environ 4-5 cm la jante de • Se mettre dans la position de travail C (Fig. 11). l'outil, de manière à éviter que le talon se décroche •...

  • Page 23: Montage

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 23 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST 12.7.3 Montage • Se mettre dans la position de travail B (Fig. 11). • Baisser complètement le mandrin. Rouler le pneu sur PENDANT TOUTES LES OPÉRA- le plancher et l'accrocher dans l'étau (Fig.
  • Page 24 • Se mettre dans la position de travail A (Fig. 11). • Fermer complètement les griffes du mandrin (NA- V26HW - NAV26HW.S) ou enlever le collier de blocage (NAV26HW.ST) en veillant à soutenir la roue pour éviter qu'elle ne tombe pas.

  • Page 25: Pneus Avec Chambre À Air

    • Fermer complètement les griffes du mandrin (NA- T U E L S É C R A S E M E N T S A U X V26HW - NAV26HW.S) ou enlever le collier de blocage MAINS. (NAV26HW.ST) en veillant à soutenir la roue pour éviter qu'elle ne tombe pas.

  • Page 26: Montage

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 26 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST Fig. 31 Fig. 32 • Tout en maintenant la pression sur le levier, soulever la roue jusqu'à amener le rebord jante à une distance d'environ 5 mm de l'outil à crochet.
  • Page 27 7503-M002-6_B MANUEL D’INSTRUCTIONS Page 27 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST • Fixer la jante sur le mandrin suivant les indications Fig. 33 décrites au paragraphe “BLOCAGE DE LA ROUE”. • Enduire abondamment les talons du pneu ainsi que les rebords de la jante d'un lubrifiant spécial, en se...
  • Page 28 • Fermer complètement les griffes du mandrin (NA- V26HW - NAV26HW.S) ou enlever le collier de blocage (NAV26HW.ST) en veillant à soutenir la roue pour éviter qu'elle ne tombe pas. S'ASSURER QUE LA PRISE DE LA...

  • Page 29: Roues Avec Tringle

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 29 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST 12.9 Roues avec tringle • Monter l’accessoire (comme illustré en Fig. 39) et affleurer le disque de détalonnage et l'anneau (voir A titre d'exemple, les Fig. 37 et 38 reportent des sec- Fig.

  • Page 30: Montage

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 30 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST • Tourner le mandrin en enduisant de lubrifiant tout EN CAS DE DÉMONTAGE DE le rebord de la jante. PNEUMATIQUES TRÈS LOURDS, • Simultanément faire avancer par petites saccades IL EST RECOMMANDÉ...

  • Page 31: Entretien Ordinaire

    • Fermer complètement les griffes du mandrin (NA- • A intervalles réguliers (si possible une fois par mois) V26HW - NAV26HW.S) ou enlever le collier de blocage procéder à un contrôle général des commandes (NAV26HW.ST) en veillant à soutenir la roue pour pour s’assurer que chacune d’entre-elles fonctionne...
  • Page 32 MANUEL D’INSTRUCTIONS Page 32 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST • Vérifier périodiquement le niveau de l'unité oléohy- B. Vérifier la tension de la courroie (Fig. 45-46 pos. 1): draulique et, si nécessaire, effectuer le remplissage •...
  • Page 33 7503-M002-6_B MANUEL D’INSTRUCTIONS Page 33 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST • Périodiquement, chaque 50 heures de travail, net- EFFECTUER CETTE OPÉRATION UNIQUEMENT toyer les guides (intérieures et extérieures) du man- EN CAS DE MOUVEMENT NON LINÉAIRE DU drin et du bras de support rouleau.

  • Page 34: Tableau Recherche Inconvénients Éventuels

    Remplacer la pompe. lation hydraulique. La pression d'ouverture mandrin a) Soupape de réglage de pression a) Décharger le man- ne se réduit pas (NAV26HW - maximal bloquée drin (enlever la roue), NAV26HW.S). dévisser complète - ment la poignée de réglage et effectuer...
  • Page 35 7503-M002-6_B MANUEL D’INSTRUCTIONS Page 35 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST Inconvénient Cause possible Remède a) L ’électrovanne n’est pas alimen- a) Appeler l’assistance. En actionnant une commande la machine ne fait aucun mouve- tée. ment.

  • Page 36: Données Techniques

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 36 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST 15.0 DONNÉES TECHNIQUES 15.1 Données techniques NAV26HW Moteur mandrin: ............puissance 1,1 kW alimentation triphasée 400V (50 Hz) Vitesse max.rotation mandrin: ......................6,5 rpm Vitesse max. rotation mandrin (VARGNAV26HWD - version avec inverseur): ........1-5-10 rpm Diamètre maximum de la roue: .......................

  • Page 37: Dimensions

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 37 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST 15.4 Dimensions Fig. 48 NAV26HW...
  • Page 38 7503-M002-6_B MANUEL D’INSTRUCTIONS Page 38 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST Fig. 49 NAV26HW.S...
  • Page 39 7503-M002-6_B MANUEL D’INSTRUCTIONS Page 39 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST Fig. 50 NAV26HW.ST...

  • Page 40: Mise De Côté

    7503-M002-6_B MANUEL D’INSTRUCTIONS Page 40 de 68 EMPLOI ET ENTRETIEN NAV26HW - NAV26HW.S - NAV26HW.ST 16.0 MISE DE CÔTÉ 18.0 DONNÉES DE LA PLAQUE En cas de mise de côté pour une longue période il est nécessaire de disjoindre la source d’alimentation et de pourvoir à...
  • Page 41 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE SCHEMA ELETTRICO TRIFASE (NAV26HW - NAV26HW.ST) Pag. 41 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS THREEPHASE ELECTRICAL SCHEME (NAV26HW - NAV26HW.ST) DREIPHASEN SCHALTPLAN (NAV26HW - NAV26HW.ST) SCHEMA ELECTRIQUE TRIPHASÉ (NAV26HW - NAV26HW.ST) Tavola N°A - Rev.
  • Page 42 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE SCHEMA ELETTRICO TRIFASE (NAV26HW - NAV26HW.ST) Pag. 42 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS THREEPHASE ELECTRICAL SCHEME (NAV26HW - NAV26HW.ST) DREIPHASEN SCHALTPLAN (NAV26HW - NAV26HW.ST) SCHEMA ELECTRIQUE TRIPHASÉ (NAV26HW - NAV26HW.ST) Tavola N°A - Rev.
  • Page 43 SCHEMA ELETTRICO (NAV26HW.S) 1/17 Pag. 43 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 1/17 SCHALTPLAN (NAV26HW.S) 1/17 SCHEMA ELECTRIQUE (NAV26HW.S) 1/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 1/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 44 SCHEMA ELETTRICO (NAV26HW.S) 2/17 Pag. 44 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 2/17 SCHALTPLAN (NAV26HW.S) 2/17 SCHEMA ELECTRIQUE (NAV26HW.S) 2/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 2/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 45 SCHEMA ELETTRICO (NAV26HW.S) 3/17 Pag. 45 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 3/17 SCHALTPLAN (NAV26HW.S) 3/17 SCHEMA ELECTRIQUE (NAV26HW.S) 3/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 3/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 46 SCHEMA ELETTRICO (NAV26HW.S) 4/17 Pag. 46 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 4/17 SCHALTPLAN (NAV26HW.S) 4/17 SCHEMA ELECTRIQUE (NAV26HW.S) 4/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 4/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 47 SCHEMA ELETTRICO (NAV26HW.S) 5/17 Pag. 47 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 5/17 SCHALTPLAN (NAV26HW.S) 5/17 SCHEMA ELECTRIQUE (NAV26HW.S) 5/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 5/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 48 SCHEMA ELETTRICO (NAV26HW.S) 6/17 Pag. 48 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 6/17 SCHALTPLAN (NAV26HW.S) 6/17 SCHEMA ELECTRIQUE (NAV26HW.S) 6/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 6/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 49 SCHEMA ELETTRICO (NAV26HW.S) 7/17 Pag. 49 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 7/17 SCHALTPLAN (NAV26HW.S) 7/17 SCHEMA ELECTRIQUE (NAV26HW.S) 7/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 7/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 50 SCHEMA ELETTRICO (NAV26HW.S) 8/17 Pag. 50 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 8/17 SCHALTPLAN (NAV26HW.S) 8/17 SCHEMA ELECTRIQUE (NAV26HW.S) 8/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 8/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 51 SCHEMA ELETTRICO (NAV26HW.S) 9/17 Pag. 51 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 9/17 SCHALTPLAN (NAV26HW.S) 9/17 SCHEMA ELECTRIQUE (NAV26HW.S) 9/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 9/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 52 SCHEMA ELETTRICO (NAV26HW.S) 10/17 Pag. 52 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 10/17 SCHALTPLAN (NAV26HW.S) 10/17 SCHEMA ELECTRIQUE (NAV26HW.S) 10/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 10/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 53 SCHEMA ELETTRICO (NAV26HW.S) 11/17 Pag. 53 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 11/17 SCHALTPLAN (NAV26HW.S) 11/17 SCHEMA ELECTRIQUE (NAV26HW.S) 11/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 11/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 54 SCHEMA ELETTRICO (NAV26HW.S) 12/17 Pag. 54 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 12/17 SCHALTPLAN (NAV26HW.S) 12/17 SCHEMA ELECTRIQUE (NAV26HW.S) 12/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 12/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 55 SCHEMA ELETTRICO (NAV26HW.S) 13/17 Pag. 55 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 13/17 SCHALTPLAN (NAV26HW.S) 13/17 SCHEMA ELECTRIQUE (NAV26HW.S) 13/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 13/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 56 SCHEMA ELETTRICO (NAV26HW.S) 14/17 Pag. 56 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 14/17 SCHALTPLAN (NAV26HW.S) 14/17 SCHEMA ELECTRIQUE (NAV26HW.S) 14/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 14/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 57 SCHEMA ELETTRICO (NAV26HW.S) 15/17 Pag. 57 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 15/17 SCHALTPLAN (NAV26HW.S) 15/17 SCHEMA ELECTRIQUE (NAV26HW.S) 15/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 15/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 58 SCHEMA ELETTRICO (NAV26HW.S) 16/17 Pag. 58 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 16/17 SCHALTPLAN (NAV26HW.S) 16/17 SCHEMA ELECTRIQUE (NAV26HW.S) 16/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 16/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 59 SCHEMA ELETTRICO (NAV26HW.S) 17/17 Pag. 59 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL SCHEME (NAV26HW.S) 17/17 SCHALTPLAN (NAV26HW.S) 17/17 SCHEMA ELECTRIQUE (NAV26HW.S) 17/17 Tavola N°B - Rev. 2 750305021 ESQUEMA ELECTRICO (NAV26HW.S) 17/17 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...

  • Page 60: V26Hw)

    LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE SCHEMA OLEODINAMICO (NAV26HW) Pag. 60 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS HYDRAULIC SCHEME (NAV26HW) ÖLDYNAMISCHPLAN (NAV26HW) SCHEMA HYDRAULIQUE (NAV26HW) Tavola N°C - Rev. 1 750305030 ESQUEMA OLEODINÁMICO (NAV26HW) NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...

  • Page 61: (Nav26Hw.s)

    LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE SCHEMA OLEODINAMICO (NAV26HW.S) Pag. 61 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS HYDRAULIC SCHEME (NAV26HW.S) ÖLDYNAMISCHPLAN (NAV26HW.S) SCHEMA HYDRAULIQUE (NAV26HW.S) Tavola N°D - Rev. 1 750305050 ESQUEMA OLEODINÁMICO (NAV26HW.S) NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 62 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE SCHEMA OLEODINAMICO (NAV26HW.ST) Pag. 62 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS HYDRAULIC SCHEME (NAV26HW.ST) ÖLDYNAMISCHPLAN (NAV26HW.ST) SCHEMA HYDRAULIQUE (NAV26HW.ST) Tavola N°E - Rev. 1 750305060 ESQUEMA OLEODINÁMICO (NAV26HW.ST) NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-6_B...
  • Page 63 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE SCHEMA ELETTRICO MONOFASE (NAV26HW - NAV26HW.ST) Pag. 63 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MONOPHASE ELECTRICAL SCHEME (NAV26HW - NAV26HW.ST) EINPHASEN SCHALTPLAN (NAV26HW - NAV26HW.ST) SCHEMA ELECTRIQUE UNIPHASÉ (NAV26HW - NAV26HW.ST) Tavola N°F - Rev.
  • Page 64 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE SCHEMA ELETTRICO MONOFASE (NAV26HW - NAV26HW.ST) Pag. 64 di 68 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MONOPHASE ELECTRICAL SCHEME (NAV26HW - NAV26HW.ST) EINPHASEN SCHALTPLAN (NAV26HW - NAV26HW.ST) SCHEMA ELECTRIQUE UNIPHASÉ (NAV26HW - NAV26HW.ST) Tavola N°F - Rev.
  • Page 65 ELECTRICAL SCHEME (VERSION WITH INVERTER) 1/4 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS SCHALTPLAN (VERSION MIT INVERTER) 1/4 SCHEMA ELECTRIQUE (VERSION AVEC INVERSEUR) 1/4 Tavola N°G - Rev. 1 750305120 ESQUEMA ELECTRICO (VERSIÓN CON INVERSOR) 1/4 NAV26HW - NAV26HW.S - NAV26HW.ST (NAV26HW) 7503-R002-6_B...
  • Page 66 ELECTRICAL SCHEME (VERSION WITH INVERTER) 2/4 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS SCHALTPLAN (VERSION MIT INVERTER) 2/4 SCHEMA ELECTRIQUE (VERSION AVEC INVERSEUR) 2/4 Tavola N°G - Rev. 1 750305120 ESQUEMA ELECTRICO (VERSIÓN CON INVERSOR) 2/4 NAV26HW - NAV26HW.S - NAV26HW.ST (NAV26HW) 7503-R002-6_B...
  • Page 67 ELECTRICAL SCHEME (VERSION WITH INVERTER) 3/4 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS SCHALTPLAN (VERSION MIT INVERTER) 3/4 SCHEMA ELECTRIQUE (VERSION AVEC INVERSEUR) 3/4 Tavola N°G - Rev. 1 750305120 ESQUEMA ELECTRICO (VERSIÓN CON INVERSOR) 3/4 NAV26HW - NAV26HW.S - NAV26HW.ST (NAV26HW) 7503-R002-6_B...

  • Page 68: Lista Componenti

    ELECTRICAL SCHEME (VERSION WITH INVERTER) 4/4 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS SCHALTPLAN (VERSION MIT INVERTER) 4/4 SCHEMA ELECTRIQUE (VERSION AVEC INVERSEUR) 4/4 Tavola N°G - Rev. 1 750305120 ESQUEMA ELECTRICO (VERSIÓN CON INVERSOR) 4/4 NAV26HW - NAV26HW.S - NAV26HW.ST (NAV26HW) 7503-R002-6_B...

  • Page 69: Nav26Hw.st

    • En caso de dudas, para eventuales aclaraciones, póngase en contacto con el distribudor más próximo ó diríjasie directamente a: BUTLER ENGINEERING & MARKETING S.p.A. a s. u. Via dell’Ecologia, 6 - 42047 Rolo - (RE) Italy Phone (+39) 0522 647911 - Fax (+39) 0522 649760 - e-mail: Info@butler.it 7503-R002-7_B - Rev. n. 7 (01/2017)
  • Page 70 LISTA DEI COMPONENTI Pag. 2 di 31 LIST OF COMPONENTS TEILELISTE LISTE DES PIECES DETACHEES NAV26HW - NAV26HW.S - NAV26HW.ST LISTA DE PIEZAS 7503-R002-7_B SOMMARIO - SUMMARY - INHALT SOMMAIRE - SUMARIO Tavola N°1 - Rev. 6 ____ 750390210 ..... 5 Tavola N°12 - Rev.
  • Page 71 LISTA DEI COMPONENTI Pag. 3 di 31 LIST OF COMPONENTS TEILELISTE LISTE DES PIECES DETACHEES NAV26HW - NAV26HW.S - NAV26HW.ST LISTA DE PIEZAS 7503-R002-7_B Tavola N°22 - Rev. 0 ___ G108A21 ....27 Tavola N°25 - Rev. 0 ___ 750390710 ... 30...
  • Page 72 ELENCO GRUPPI MACCHINA Pag. 4 di 31 MACHINE UNITS LIST LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MASCHINEGRUPPENLISTE LISTE DES GROUPES MACHINE Rev. 4 NAV26HW - NAV26HW.S - NAV26HW.ST LISTA DE GRUPOS MÁQUINA Tav. Cod. NAV26HW NAV26HW.S NAV26HW.ST 750390210 ...
  • Page 73 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE ASSIEME GENERALE Pag. 5 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MAIN ASSEMBLY GENERALSATZ ASSEMBLAGE GENERAL Tavola N°1 - Rev. 6 750390210 JUNTO GENERAL NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 74 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE ASSIEME GENERALE Pag. 6 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MAIN ASSEMBLY GENERALSATZ ASSEMBLAGE GENERAL Tavola N°2 - Rev. 6 750390320 JUNTO GENERAL NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 75 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE ASSIEME GENERALE Pag. 7 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MAIN ASSEMBLY GENERALSATZ ASSEMBLAGE GENERAL Tavola N°3 - Rev. 6 750390310 JUNTO GENERAL NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 76 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE GRUPPO MANDRINO Pag. 8 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS CHUCK UNIT SPINDELSATZ GROUPE MANDRIN Tavola N°4 - Rev. 6 750390200 GRUPO MANDRIL NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 77 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE MANDRINO MOBILE Pag. 9 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MOBILE MANDREL FAHRBARER SPINDEL MANDRIN MOBILE Tavola N°5 - Rev. 5 750390150 MANDRIN MOBILE NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 78 GRUPPO SELLA CON MOTORE Pag. 10 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS SADDLE UNIT WITH MOTOR SATTELSATZ MIT MOTOR GROUPE SELLE AVEC MOTEUR Tavola N°6 - Rev. 1 750390530 GRUPO MONTURA CON MOTOR NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 79 GRUPPO RIDUTTORE CON FLANGIA Pag. 11 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS REDUCTION UNIT WITH FLANGE UNTERSETZERSATZ MIT GROUPE REDUCTEUR AVEC BRIDE Tavola N°7 - Rev. 5 750390260 GRUPO REDUCTOR CON BRIDA NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 80 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE GRUPPO GRIFFA AUTOCENTRANTE Pag. 12 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS SELF-CENTERING JAW UNIT SELBSTZENTRIERENDES KLAUESATZ GROUPE GRIFFE AUTOCENTREURE Tavola N°8 - Rev. 3 750390641 GRUPO GANCHO AUTOCENTRANTE NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 81 Pag. 13 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MOTOR UNIT + HYDRAULIC POWER UNIT MOTORSATZ + STEUERUNG GROUPE MOTEUR + DISTRIBUTEUR Tavola N°9 - Rev. 3 750390400 GRUPO MOTOR + CENTRALITA NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 82 Pag. 14 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MOTOR UNIT + HYDRAULIC POWER UNIT MOTORSATZ + STEUERUNG GROUPE MOTEUR + DISTRIBUTEUR Tavola N°10 - Rev. 2 750390440 GRUPO MOTOR + CENTRALITA NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 83 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE CILINDRO 50-30-660 Pag. 15 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS 50-30-660 CYLINDER ZYLINDER 50-30-660 CYLINDRE 50-30-660 Tavola N°11 - Rev. 2 750390071 CILINDRO 50-30-660 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 84 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE CILINDRO 50-30-800 Pag. 16 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS 50-30-800 CYLINDER ZYLINDER 50-30-800 CYLINDRE 50-30-800 Tavola N°12 - Rev. 1 750390161 CILINDRO 50-30-800 NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 85 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE BRACCIO UTENSILE Pag. 17 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS TOOL ARM WERKZEUGARM BRAS OUTIL Tavola N°13 - Rev. 4 750390170 BRAZO UTENSILLO NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 86 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE GRUPPO COMANDO MOBILE Pag. 18 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MOBILE CONTROL UNIT BEWEGLICHER BEFEHLUNGSATZ GROUPE COMMANDE MOBILE Tavola N°14 - Rev. 2 750390840 GRUPO MANDO MÓVIL NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 87  LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE RADIOCOMANDO Pag. 19 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS RADIO CONTROL FUNKSTEUERUNG RADIOCOMMANDE Tavola N°15 - Rev. 2 750390461 RADIOCOMANDO NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 88 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS 2 LEVER MOBILE CONTROL UNIT BEWEGLICHER BEFEHLUNGSATZ MIT ZWEI HEBEL GROUPE COMMANDE MOBILE 2 LEVIERS Tavola N°16 - Rev. 1 750390910 GRUPO MANDO MÓVIL 2 PALANCAS NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 89 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE PEDANA APPOGGIO RUOTA Pag. 21 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS WHEEL BEARING FOOTBOARD TRITTBRETT RADTRÄGER MARCHEPIED APPUI ROUE Tavola N°17 - Rev. 2 B8365000 TABURETE APOYARUEDA NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 90 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE QUADRO ELETTRICO TRIFASE Pag. 22 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS THREEPHASE ELECTRIC CABINET DREIPHASEN SCHALTPULT TABLEAU ÉLECTRIQUE TRIPHASÉ Tavola N°18A - Rev. 1 750303000 CUADRO ELÉCTRICO TRIFÁSICO NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 91 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE QUADRO ELETTRICO MONOFASE Pag. 23 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS MONOPHASE ELECTRIC CABINET EINPHASEN SCHALTPULT TABLEAU ÉLECTRIQUE UNIPHASÉ Tavola N°18B - Rev. 0 750303040 CUADRO ELÉCTRICO MONOFÁSICO NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 92 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE INSIEME MONTAGGIO CASSETTA ELETTRICA Pag. 24 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTTRICAL BOX ASSEMBLY ELEKTRISCHEKISTESATZ ASSEMBLAGE BOÎTER ÉLECTRIQUE Tavola N°19 - Rev. 2 750303031 CONJUNTO MONTAJE CAJITA ELÉCTRICA NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 93 DISCO STALLONATORE RUOTE CERCHIETTO Pag. 25 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS BEAD BREAKING DISC BEAD WIRES ABRÜCKPLATTE WULSTKERNSRÄDER DISQUE DECOLLE-TALONS ROUES TRINGLE Tavola N°20 - Rev. 2 G108A22 DISCO DESTALONADOR RUEDAS ALAMBRE NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 94 Pag. 26 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS CONES KIT FOR UNIVERSAL LOCKING KEGELSET FÜR UNIVERSELLE BLOCKIERUNG KIT CONES POUR BLOCAGE UNIVERSAL Tavola N°21 - Rev. 0 G108A20 KIT CONO PARA BLOQUEO UNIVERSAL NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 95 Pag. 27 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ADAPTER FOR DAYTON WHEELS ADAPTER FÜR RÄDER DAYTON ADAPTATEUR POUR ROUES DAYTON Tavola N°22 - Rev. 0 G108A21 ADAPTADOR PARA RUEDAS DAYTON NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 96 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE BRACCIO UTENSILE Pag. 28 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS TOOL ARM WERKZEUGARM BRAS OUTIL Tavola N°23 - Rev. 2 750390590 BRAZO UTENSILLO NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 97 INSIEME MTG CASSETTA ELETTRICA Pag. 29 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ELECTRICAL BOX MTG ASSEMBLY SATZ MTG ELEKTRISCHEKISTE ASSEMBLAGE MTG BOITIER ÉLECTRIQUE Tavola N°24 - Rev. 1 750390900 CONJUNTO MTG CAJITA ELECTRICA NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 98 LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE VARIANTE COMANDI IDRAULICI Pag. 30 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS HYDRAULIC CONTROLS VERSION HYDRAULISCHE BEFEHLUNGEN VERSION VERSION COMMANDES HYDRAULIQUES Tavola N°25 - Rev. 0 750390710 VERSIÓN MANDOS HIDRÁULICOS NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
  • Page 99 Pag. 31 di 31 LISTE DES PIECES DETACHEES - LISTA DE PIEZAS ROLL FOR BEAD WIREUNIT ROLLE FÜR WULSTKERNE SATZ GROUPE ROULEAU POUR TRINGLES Tavola N°26 - Rev. 0 G108A41 GRUPO RODILLOS PARA AROS NAV26HW - NAV26HW.S - NAV26HW.ST 7503-R002-7_B...
