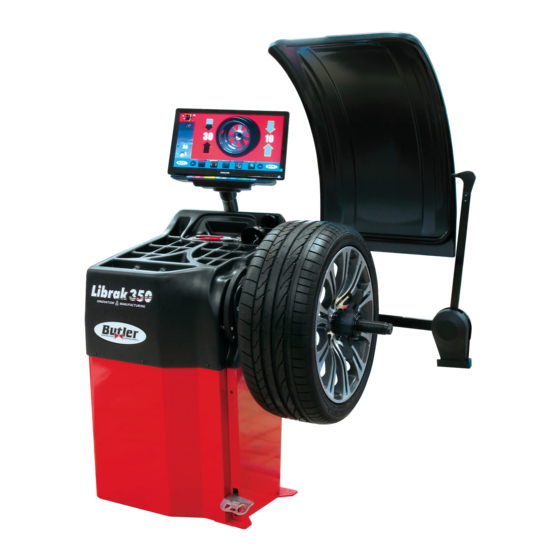

Butler LIBRAK355S Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Pour les tables partie des rechanges se référer à la section "LISTE DES PIECES DETACHEES" jointe à ce
manuel.
• Pour tout renseignement complémentaire s'adresser au revendeur le plus proche ou directement à:
Phone (+39) 0522 647911 - Fax (+39) 0522 649760 - e-mail: Info@butler.it
1297-M008-4_B
LIBRAK355S
LIBRAK355PS
LIBRAK355WS
LIBRAK355PWS
MANUEL D'INSTRUCTIONS
TRADUCTION DES
F
INSTRUCTIONS ORIGINALES
BUTLER ENGINEERING and MARKETING S.p.A. a s. u.
Via dell'Ecologia, 6 - 42047 Rolo - (RE) Italy
1297-M008-4_B - Rév. n. 4 (04/2018)
