Montage Du Corps De Palier - ITT 3700 Guide D'installation, D'utilisation Et D'entretien

6.6 Remontage
109A Couvercle du roulement de poussée
122 Arbre
123A Déflecteur poussée
228 Corps de palier
358E Bouchon d'inspection de bague d'huile
360A Joint d'étanchéité
370N Vis du cadre roulement
390C Cale du couvercle du roulement de poussée
469P Retenue de bague d'huile

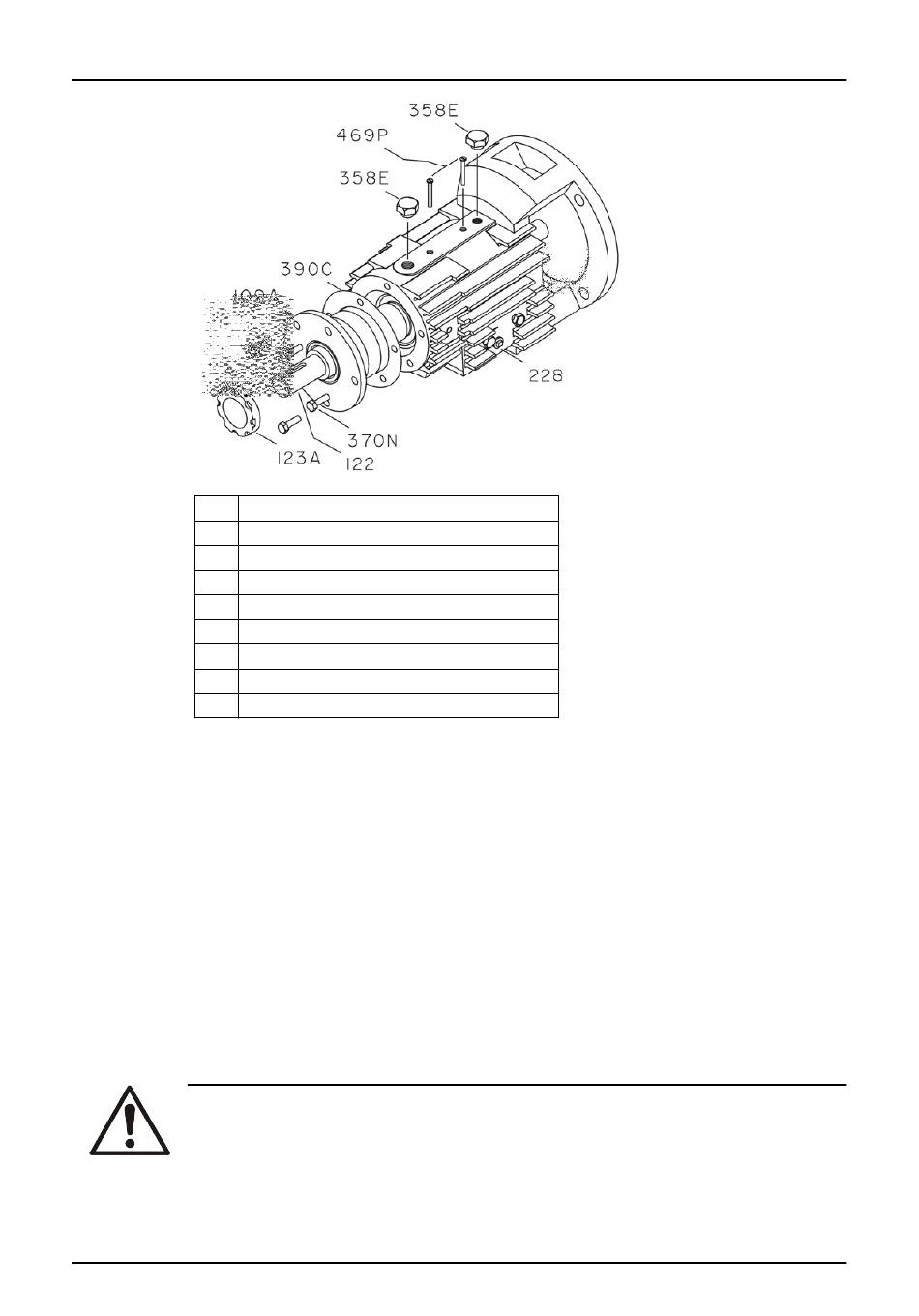

No de graphique 68: Assemblage du corps du roulement et l'arbre
d) Guider délicatement l'arbre et le roulement dans le cadre du roulement jusqu'à ce que le
roulement de poussée repose contre l'épaulement du cadre. S'assurer que les bagues
d'huile ne frottent pas et ne s'abîment pas.
Ne pas monter l'ensemble de force.
e) Surveiller les rondelles d'huile par la jauge visuelle dans le cadre du roulement.
Si les bagues d'huile ne reposent pas correctement dans les rainures de l'arbre, insérer un outil
en forme de crochet fabriqué avec un fil métallique dans les raccords d'inspection. Replacer les
bagues d'huile comme nécessaire afin de les reposer dans les rainures.
f) Vérifier que l'arbre tourne librement.
S'il y a frottement ou grippage, établir la cause et la corriger.
7. Reposer les bouchons d'inspection de bague d'huile.
8. Reposer les deux retenues de bague d'huile.
La vis doit reposer contre le cadre du roulement.

6.6.2 Montage du corps de palier

ATTENTION :
• Le non alignement de la garniture avec les rainures de graissage causera une panne
par manque de lubrifiant.
• Il ne faut pas trop serrer le palier de butée du couvercle de bout et les vis du cadre
des roulements.
