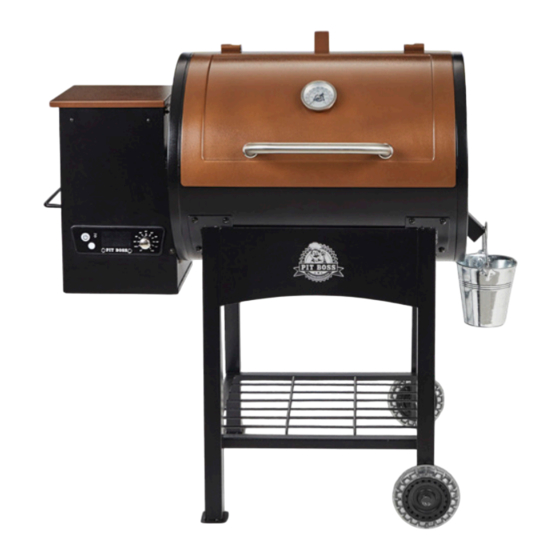

Le classique fumoir et gril a granules de bois
Masquer les pouces Voir aussi pour PB700FBW2:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 24

Liens rapides

THE CLASSIC
WOOD PELLET GRILL & SMOKER
IMPORTANT, READ CAREFULLY, RETAIN FOR FUTURE
REFERENCE. MANUAL MUST BE READ BEFORE OPERATING!
LE CLASSIQUE
FUMOIR ET GRIL À GRANULÉS DE BOIS
IMPORTANT, À LIRE AVEC ATTENTION, À CONSERVER POUR
S'Y RÉFÉRER ULTÉRIEUREMENT. LE MANUEL DOIT ÊTRE
LU AVANT D'UTILISER L'APPAREIL !
EL CLÁSICO
BARBACOA Y AHUMADOR DE PÉLETS
DE MADERA
IMPORTANTE, LEER DETENIDAMENTE, CONSERVAR PARA
REFERENCIA FUTURA. ¡EL MANUAL DEBE LEERSE ANTES
DEL USO!
FOR OUTDOOR AND HOUSEHOLD USE ONLY. NOT FOR COMMERCIAL USE.
CONVIENT UNIQUEMENT À UNE UTILISATION DOMESTIQUE ET EXTÉRIEURE.ET NON À UNE UTILISATION COMMERCIALE.
SOLO PARA USOS EXTERIORES Y DOMÉSTICOS. NO ES PARA USO COMERCIAL.
NUR ZUR VERWENDUNG IM AUSSENBEREICH UND FÜR DEN PRIVATEN GEBRAUCH. NICHT FÜR DIE KOMMERZIELLE NUTZUNG.
SOLO PER USO DOMESTICO ED ESTERNO. NON PER USO COMMERCIALE.
ASSEMBLY AND OPERATION INSTRUCTIONS / INSTRUCTIONS D'ASSEMBLAGE ET D'UTILISATION / INSTRUCCIONES DE
MONTAJE Y FUNCIONAMIENTO / MONTAGE- UND BETRIEBSANLEITUNG / ISTRUZIONI DI MONTAGGIO E FUNZIONAMENTO
WARNING: Please read the entire
AVERTISSEMENT : veuillez lire l'intégralité
manual before installation and use
du manuel avant installation et utilisation
of this electric, pellet fuel-burning
de cet appareil électrique à combustion
appliance. Failure to follow these
de granulés de bois. Le non-respect de ces
instructions could result in property
instructions peut entraîner des dommages
damage, bodily injury or even
matériels, des dommages corporels ou
death. Contact local building or
même la mort. Contactez les autorités
fire officials about restrictions and
locales compétentes concernant les
installation inspection requirements
restrictions et les exigences d'inspection en
in your area.
vigueur dans votre région.
MODEL / MODÈLE / MODELO/ MODELL / MODELLO : PB700FBW2
DER KLASSIKER
HOLZPELLETGRILL & -SMOKER
WICHTIG, BITTE SORGFÄLTIG LESEN UND ZUR SPÄTEREN
VERWENDUNG AUFBEWAHREN. DIE ANLEITUNG MUSS VOR
INBETRIEBNAHME GELESEN WERDEN!
LA CLASSICA
GRIGLIA A PELLET DI LEGNO CON
AFFUMICATORE
IMPORTANTE, LEGGERE ATTENTAMENTE, CONSERVARE PER
RIFERIMENTO FUTURO. IL MANUALE DEVE ESSERE LETTO
PRIMA DELL'USO.
ADVERTENCIA: lea todo el manual antes de
WARNUNG: Bitte lesen Sie die Anleitung
instalar y usar esta barbacoa que funciona
vollständig durch, bevor Sie dieses elektrische
con electricidad, pélets o combustible. Si
pelletbetriebene Brennstoffgerät montieren
no se siguen estas instrucciones, pueden
und verwenden. Die Nichtbeachtung
producirse daños materiales, lesiones
dieser Anweisungen kann zu Sachschäden,
corporales o incluso la muerte. Póngase en
Verletzungen oder sogar zum Tod führen.
contacto con los encargados del edificio o
Für Einschränkungen sowie Montage- und
de los bomberos locales para consultar las
Kontrollauflagen in Ihrer Region wenden Sie
restricciones y los requisitos de inspección de
sich an die Gebäude- oder Brandbeauftragten
las instalaciones de su zona.
vor Ort.
PART / PIÈCE / PARTE/ TEIL / PARTE : 10664
AVVERTENZA: leggere l'intero manuale
prima dell'installazione e dell'uso di questa
apparecchiatura elettrica per la combustione
di pellet. La mancata osservanza delle
istruzioni può causare danni alla proprietà,
lesioni fisiche o anche la morte. Contattare
i funzionari del settore edilizia o i vigili del
fuoco locali per informazioni sulle restrizioni
e sui requisiti di ispezione degli impianti nella
propria area.
