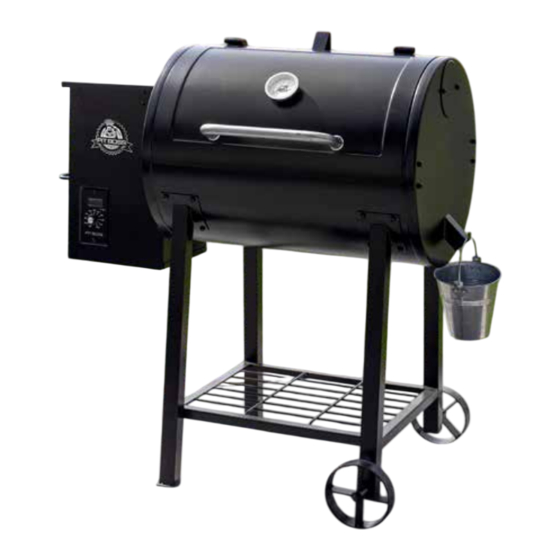

Pit Boss 71700FB Assemblage Et Fonctionnement

Pit Boss 71700FB Assemblage Et Fonctionnement

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
PB700FB
WOOD PELLET
GRILL & SMOKER
IMPORTANT, READ CAREFULLY, RETAIN
FOR FUTURE REFERENCE. MANUAL MUST
BE READ BEFORE OPERATING!
GRIL & FUMOIR À
GRANULES DE BOIS
IMPORTANT, PRENEZ CONNAISSANCE DE CE
DOCUMENT ET CONSERVEZ-LE POUR RÉFÉRENCE
ULTÉRIEURE VOUS DEVEZ LIRE CE GUIDE AVANT
D'UTILISER LE BARBECUE !
ASADOR Y AHUMADOR
DE PELLETS DE MADERA
IMPORTANTE, LEA DETENIDAMENTE, CONSERVE
PARA REFERENCIA FUTURA. ¡DEBE LEER EL
MANUAL ANTES DE LA OPERACIÓN!
ASSEMBLY AND OPERATION | ASSEMBLAGE ET FONCTIONNEMENT | MONTAJE Y OPERACIÓN
WARNING: Please read the entire manual before installation and use of this electric, pellet fuel-burning
appliance. Failure to follow these instructions could result in property damage, bodily injury or even death. Contact
local building or fire officials about restrictions and installation inspection requirements in your area.
AVERTISSEMENT : Veuillez lire l'intégralité du manuel avant l'installation et l'utilisation de cet appareil électronique
à granules. Le non-respect de ces instructions peut entraîner des dommages aux biens, des blessures ou même la
mort. Communiquez avec les autorités locales en matière d'incendie et de bâtiment concernant les restrictions et les
exigences d'installation dans votre région.
ADVERTENCI: Lea el manual completo antes de instalar y utilizar este aparato eléctrico para quemar
pellets de combustible. Incumplir estas instrucciones podría causar daños materiales, lesiones corporales,
e incluso la muerte. Consulte a sus funcionarios locales de construcción y control de incendios para
informarse sobre las restricciones y los requisitos de inspección de instalaciones en su región.
MODEL / MODÈLE / MODELO : PB700FB
PART / PIÈCE / PARTE : 71700FB, 71703, 10660
5005166
FOR OUTDOOR AND HOUSEHOLD USE ONLY. NOT FOR COMMERCIAL USE.
RÉSERVÉ À L'USAGE EXTÉRIEUR ET RÉSIDENTIEL UNIQUEMENT. NON DESTINÉ À UN USAGE COMMERCIAL.
SOLO PARA USO EN EXTERIORES Y EN EL HOGAR. NO ES PARA USO COMERCIAL.
