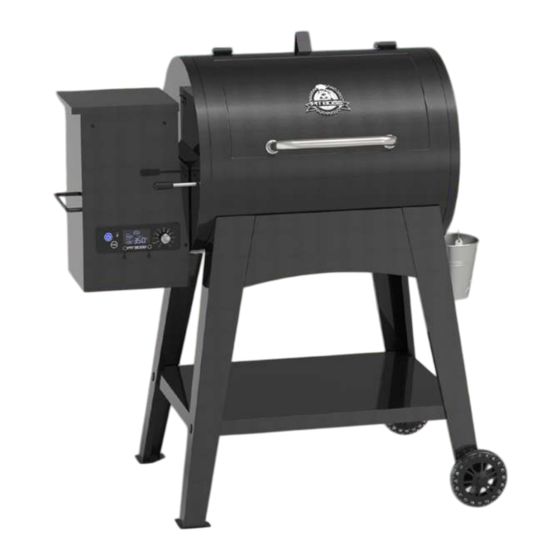

PB700FB1
WOOD PELLET
GRILL & SMOKER
IMPORTANT, READ CAREFULLY, RETAIN
FOR FUTURE REFERENCE. MANUAL MUST
BE READ BEFORE OPERATING!
GRIL & FUMOIR À
GRANULES DE BOIS
IMPORTANT, PRENEZ CONNAISSANCE DE CE
DOCUMENT ET CONSERVEZ-LE POUR RÉFÉRENCE
ULTÉRIEURE VOUS DEVEZ LIRE CE GUIDE AVANT
D'UTILISER LE BARBECUE !
ASADOR Y AHUMADOR
DE PELLETS DE MADERA
IMPORTANTE, LEA DETENIDAMENTE, CONSERVE
PARA REFERENCIA FUTURA. ¡DEBE LEER EL
MANUAL ANTES DE LA OPERACIÓN!
ASSEMBLY AND OPERATION | ASSEMBLAGE ET FONCTIONNEMENT | MONTAJE Y OPERACIÓN
WARNING: Please read the entire manual before installation and use of this electric, pellet fuel-burning
appliance. Failure to follow these instructions could result in property damage, bodily injury or even death. Contact
local building or fire officials about restrictions and installation inspection requirements in your area.
AVERTISSEMENT : Veuillez lire l'intégralité du manuel avant l'installation et l'utilisation de cet appareil électronique
à granules. Le non-respect de ces instructions peut entraîner des dommages aux biens, des blessures ou même la
mort. Communiquez avec les autorités locales en matière d'incendie et de bâtiment concernant les restrictions et les
exigences d'installation dans votre région.
ADVERTENCI: Lea el manual completo antes de instalar y utilizar este aparato eléctrico para quemar pellets de
combustible. Incumplir estas instrucciones podría causar daños materiales, lesiones corporales, e incluso la muerte.
Consulte a sus funcionarios locales de construcción y control de incendios para informarse sobre las restricciones y los
requisitos de inspección de instalaciones en su región.
MODEL / MODÈLE / MODELO: PB700FB1
PART / PIÈCE / PARTE: 10905, 10926
5005166
FOR OUTDOOR AND HOUSEHOLD USE ONLY. NOT FOR COMMERCIAL USE.
RÉSERVÉ À L'USAGE EXTÉRIEUR ET RÉSIDENTIEL UNIQUEMENT. NON DESTINÉ À UN USAGE COMMERCIAL.
SOLO PARA USO EN EXTERIORES Y EN EL HOGAR. NO ES PARA USO COMERCIAL.
Publicité
Chapitres
Table des Matières
Dépannage
Manuels Connexes pour Pit Boss PB700FB1
Sommaire des Matières pour Pit Boss PB700FB1
- Page 1 MODEL / MODÈLE / MODELO: PB700FB1 PART / PIÈCE / PARTE: 10905, 10926 PB700FB1 WOOD PELLET GRILL & SMOKER IMPORTANT, READ CAREFULLY, RETAIN FOR FUTURE REFERENCE. MANUAL MUST BE READ BEFORE OPERATING! GRIL & FUMOIR À GRANULES DE BOIS IMPORTANT, PRENEZ CONNAISSANCE DE CE DOCUMENT ET CONSERVEZ-LE POUR RÉFÉRENCE...
-
Page 2: Safety Information
SAFETY INFORMATION MAJOR CAUSES OF APPLIANCE FIRES ARE A RESULT OF POOR MAINTENANCE AND A FAILURE TO MAINTAIN REQUIRED CLEARANCE TO COMBUSTIBLE MATERIALS. IT IS OF UTMOST IMPORTANCE THAT THIS PRODUCT BE USED ONLY IN ACCORDANCE WITH THE FOLLOWING INSTRUCTIONS. Please read and understand this entire manual before attempting to assemble, operate or install the product. - Page 3 5. To prevent fingers, clothing or other objects from coming in contact with the auger feed system, the appliance is equipped with a metal safety screen, mounted to the interior of the hopper. This screen must not be removed unless directed by Customer Care or an authorized dealer.
- Page 4 In accordance with the procedures and specifications listed in the UL SUBJECT 2728 (2009) "pellet fuel cooking appliances" and ULC / ORD C2728 (2013) "for electrical features of fuel burning equipment. " Pit Boss® Grills pellet cooking appliances have been independently tested and listed by Intertek (an accredited testing laboratory) to ETL, UL, ULC and CSA standards.
-
Page 5: Table Des Matières
TABLE OF CONTENTS Safety Information ............2 Care & Maintenance ............17 Parts & Specs ..............6 Using Wood Pellet Fuel ..........18 Assembly Preparation ............7 Cooking Guidelines ............19 Assembly Instructions Tips & Techniques ............21 Assembling The Cart ..............7 Troubleshooting ............. -
Page 6: Parts & Specs
TEMPERATURE RANGE MAIN - 3,332 CM² / 516.5 IN 1,094 MM X 712 MM X 1,190 MM 57.6 KG PB700FB1 UPPER - 1,467 CM² / 227.4 IN 82-260°C / 180-500°F / 43.0 IN. X 28.0 IN. X 46.8 IN. / 126.9 LB... -
Page 7: Assembly Preparation
If any part is missing or damaged, do not attempt to assemble. Shipping damage is not covered under warranty. Contact your dealer or Pit Boss® Customer Care for parts. -
Page 8: Mounting The Support Panel
2. MOUNTING THE SUPPORT PANEL Parts Required: Support Panel (#16) Screw (#G) Installation: • Mount the Support Panel to the front two Support Legs of the unit using two screws. Ensure the flat side of the Support Plate is facing outwards. 3. -
Page 9: Mounting The Wheels To The Cart Assembly
4. MOUNTING THE WHEELS TO THE CART ASSEMBLY Parts Required: Wheels (#19) Wheel Cotter Pin (#D) Wheel Washer (#E) Wheel Axle Pin (#F) Installation: • Attach the Wheel to the Support Leg by inserting the Wheel Axel Pin through the leg hole, Wheel Washer, and finally secure using the Wheel Cotter Pin. -
Page 10: Installing The Flame Broiler Components
7. INSTALLING THE FLAME BROILER COMPONENTS Parts Required: Flame Broiler Slider (#6) Flame Broiler Main Plate (#7) Flame Broiler Adjusting Bar Handle (#14) Flame Broiler Adjusting Bar (#15) Installation: • Insert the Flame Broiler Main Plate into the Main Barrel, right side first. -
Page 11: Placing The Grease Bucket
ON THE ROAD Disconnect the ignitor from the main wiring harness. Use the manual start-up procedure. A Pit Boss® unit can operate using a 12 volt, 100 watt inverter plugged into your automobile outlet. To use the automatic ignitor, it is recommended to use a minimum of a 1000 watt inverter. -
Page 12: Operating Instructions
With all outdoor appliances, outside weather conditions play a big part in the performance of your grill and the cooking time needed to perfect your meals. All Pit Boss® units should keep a minimum clearance of 305mm (12 inches) from combustible constructions and this clearance must be maintained while the grill is operational. -
Page 13: Grill Temperature Ranges
GRILL TEMPERATURE RANGES Temperature readouts on the control board may not exactly match the thermometer. All temperatures listed below are approximate and are affected by the following factors: outside ambient temperature, the amount and direction of wind, the quality of pellet fuel being used, the lid being opened, and the quantity of food being cooked. HIGH TEMPERATURE (205-260°C / 401-500°F) •... -
Page 14: Understanding The Control Board
When a meat probe is connected, the temperature is displayed on the LCD Screen. When not in HIGH use, disconnect the meat probe from the connection port. Compatible with Pit Boss® branded meat probes only. Additional meat probe(s) sold separately. -
Page 15: Understanding The "P" Setting
UNDERSTANDING THE "P" SETTING AUGER CYCLE (seconds) When the recessed "P" SET button is pushed, the “P” setting displayed on the LCD "P" SET screen will flash and change to the next value (upward). Once P7 is reached, it will restart at P0. -
Page 16: Automatic Start-Up Procedure
AUTOMATIC START-UP PROCEDURE Plug the power cord into a grounded power source. Open the main barrel lid. Check the Burn Pot to ensure there is no obstruction for proper ignition. Open the hopper lid. Ensure there are no foreign objects in the hopper or auger feed system. -
Page 17: Care & Maintenance
CARE AND MAINTENANCE Any Pit Boss® unit will give you many years of flavorful service with minimum cleaning. An important step is allowing the grill and cooking grids to self-clean by running the grill at a high temperature for 5 to 10 minutes after each use. Follow these cleaning and maintenance tips to service your grill: 1. -
Page 18: Using Wood Pellet Fuel
USING WOOD PELLET FUEL Clean-burning barbecue wood pellets generate about 8200 BTU’s per pound with very little ash, a low moisture content (5-7%), and are carbon neutral. Barbecue wood pellets are produced by pure raw material (sawdust) being pulverized with a hammer- mill, and the material is pushed through a die with pressure. -
Page 19: Cooking Guidelines
COOKING GUIDELINES Smoking and grilling styles of cooking can give you different results based on time and temperature. For best results, keep a record of what you cooked, at what temperature, how long you cooked for, and the results. Adjust to your taste for the next time. Practice makes perfect. - Page 20 BEEF HEAT SIZE Rare - 54°C / 130°F Medium - 60°C / 140°F Well Done - 65°C / 150°F Steak (New York, 1.9 cm / ¾" High Sear 8-10 minutes Porter-house, Rib- 2.5 cm / 1" Sear 10-12 minutes eye, Sirloin, T-bone, 3.8 cm / 1½"...
-
Page 21: Tips & Techniques
TIPS & TECHNIQUES Follow these helpful tips and techniques, passed on from Pit Boss® owners, our staff, and customers just like you, to become more familiar with your grill: 1. FOOD SAFETY • Keep everything in the kitchen and cooking area clean. Use different platters and utensils for the cooked meat than the ones you used to prepare or transport the raw meat out to the grill. -
Page 22: Troubleshooting
Boss® grill is operating poorly, or on a less frequent basis, the following troubleshooting tips may be helpful. For FAQ, please visit www.pitboss-grills.com . You may also contact your local Pit Boss® authorized dealer or contact Customer Care for assistance. - Page 23 "ErH" Error Code The Unit Has Press the Power Button to turn the unit off, and allow grill to cool. Follow Care and Maintenance Overheated, Possibly instructions. After maintenance, remove pellets, and confirm positioning of all component parts. Once Due To Grease Fire Or cooled, press the Power Button to turn the unit on, then select desired temperature.
-
Page 24: Electrical Wire Diagram
ELECTRICAL WIRE DIAGRAM The Digital Control Board system is an intricate and valuable piece of technology. For protection from power surges and electrical shorts, consult the wire diagram below to ensure your power source is sufficient for the operation of the unit. PB –... -
Page 25: Grill Replacement Parts
GRILL REPLACEMENT PARTS Part# Description Porcelain-Coated Steel Upper Cooking Rack (x1) Porcelain-Coated Steel Cooking Grids (x2) Lid Stopper (x1) Lid Handle Bezel (x2) Lid Handle (x1) Flame Broiler Slider (x1) Flame Broiler Main Plate (x1) Meat Probe (x1) Logo Plate (x1) Hopper Assembly (x1) Main Barrel (x1) Left Support Leg - Front (x1) -
Page 26: Hopper Replacement Parts
CONDITIONS All wood pellet grills by Pit Boss®, manufactured by Dansons, carry a limited warranty from the date of sale by the original owner. The warranty coverage begins on the original date of purchase and proof of date of purchase, or copy of original bill of sale, is required to validate the warranty. -
Page 27: Exceptions
EXCEPTIONS There is no written or implied performance warranty on Pit Boss® grills, as the manufacturer has no control over the installation, operation, cleaning, maintenance or the type of fuel burned. This warranty will not apply nor will Dansons assume responsibility if your appliance has not been installed, operated, cleaned and maintained in strict accordance with this owner’s manual. -
Page 28: Recipes
RECIPES CLASSIC BRISKET SAUSAGE WITH MANGO CHUTNEY Makes 4 - 6 Servings Makes 4 - 6 Servings A whole beef brisket weighs 7.25-3.62 kg / 16-18 pounds and has three Ingredients: separate parts: the cap, the point, and the flat. Use the flat section, Mangoes (finely chopped) as it is lean, compact, and creates nice slices when carved. - Page 29 BBQ RIBS Suggested Wood Pellet Flavor: Hickory / Competition Makes 4 - 6 Servings Instructions: Preheat grill, then leave or reduce slightly (204-260°C / Ingredients: 400-500°F) 1.3-1.8 kg / 3-4 lbs Ribs Meaty pork spareribs / loin back ribs Combine meat, seasoning, eggs and bread crumbs in a mixing 45 ml / 3 tbsp bowl and blend together.
- Page 30 CORNISH HENS WITH MANDARIN RICE Suggested Wood Pellet Flavor: Mesquite / Competition Makes 4 Servings Instructions: Soak wooden skewers in water for 1 hour. Ingredients: Preheat grill, then reduce to 135-163°C / 275-325°F. 4 whole Cornish Game Hens 750 ml/ 3 c. Mandarin Rice Prepare curry butter by melting butter in small pan over 15 ml / 1 tbsp Olive Oil...
- Page 31 WHOLE SMOKED TURKEY brown and crispy; internal temperature should reach 74°C/165°F. Using tongs, carefully remove the upright chicken and can from Feeds a small army - leftovers are great! the grill. Let rest for five minutes, then carefully remove the can Ingredients: from the cavity of the chicken.
- Page 32 INFORMATIONS DE SÉCURITÉ LES PRINCIPALES CAUSES D'INCENDIE D'UN APPAREIL SONT UN MAUVAIS ENTRETIEN ET UNE INCAPACITÉ À MAINTENIR L'ESPACEMENT REQUIS ENTRE L'APPAREIL ET LES MATÉRIAUX COMBUSTIBLES. IL EST DE LA PLUS HAUTE IMPORTANCE QUE CE PRODUIT SOIT UNIQUEMENT UTILISÉ CONFORMÉMENT AUX INSTRUCTIONS SUIVANTES.
- Page 33 5. Pour éviter toute blessure ou endommagement de la tarière, l'appareil comporte un écran de sécurité de la trémie métallique. Cet écran ne doit pas être retiré sauf indication contraire du service à la clientèle de dansons ou d'un fournisseur de service autorisé.
- Page 34 à combustible à granulés » et ULC / ORD C2728 (2013) "pour les caractéristiques électriques d'équipement de combustion de carburant". Les appareils de cuisson à granulés de Pit Boss® Grills ont été testés indépendamment et classés par Intertek (un laboratoire d'essai accrédité) aux normes ETL, UL, ULC et CSA.
- Page 35 TABLE DES MATIÈRES Informations de sécurité ..........32 Entretien et maintenance ..........47 Pièces et spécifications ..........36 Utilisation du combustible en granulés de bois ..49 Préparation de l'assemblage ........37 Lignes directrices pour la cuisine ........50 Instructions d’assemblage Conseils et techniques ........... 52 Assemblage du chariot .............
- Page 36 PRINCIPALE - 3 332 CM² / 516,5 PO 1 094 MM X 712 MM X 1 190 MM 57,6 KG PB700FB1 SUPÉRIEURE - 1 467 CM² / 227,4 PO 82-260 °C / 180-500 °F / 43,0 PO. X 28,0 PO. X 46,8 PO.
-
Page 37: Préparation De L'assemblage
Les dommages lors de l'expédition ne sont pas couverts par la garantie. Contactez votre revendeur ou le service à la clientèle de Pit Boss® pour les pièces. États-Unis : (480) 923-9630 | Canada (sans frais) : 1-877-942-2246 www.pitboss-grills.com... -
Page 38: Fixation Du Panneau D'avant
2. FIXATION DU PANNEAU D'AVANT Pièces nécessaires : Panneau avant (#16) Vis (#G) Installation : • Installez le panneau d'avant sur les deux pieds de support d'avant de l’appareil à l’aide de deux vis. Assurez-vous que la surface plane de le panneau d'avant est tourné... -
Page 39: Montage Des Roues Sur L'assemblage Du Chariot
4. MONTAGE DES ROUES SUR L'ASSEMBLAGE DU CHARIOT Pièces nécessaires : Roue (#19) Goupille fendue de la roue (#D) Rondelle de roue (#E) Goupille de l'essieu des roues (#F) Installation : • Fixez la roue à la pied de support en insérant la goupille d'axe de roue à... -
Page 40: Installation Des Composants Du Diffuseur De Chaleur
7. INSTALLATION DES COMPOSANTS DU DIFFUSEUR DE CHALEUR Pièces nécessaires : Plaque coulissante du diffuseur de chaleur (#6) Plaque principale du diffuseur de chaleur (#7) Poignée de la barre de réglage du grilloir à flamme (#14) Barre de réglage du grilloir à flamme (#15) Installation : •... -
Page 41: Installation Des Composants De Cuisson
8. INSTALLATION DES COMPOSANTS DE CUISSON Pièces nécessaires : Grilles de cuisson (#1) Grille de cuisson supérieure (#2) Installation : • Placez les grilles de cuisson, côte à côte, sur les rebords de la grille à l'intérieur du corps principaux. Placez le grille de cuisson supérieur sur les rebords supérieurs à... -
Page 42: Mode D'emploi
Toutes les unités Pit Boss® devraient garder un dégagement minimum de 305 mm (12 pouces) des constructions combustibles, et cette distance doit être maintenue pendant la cuisson. Cet appareil ne doit pas être placé sous un plafond ou un surplomb combustible. -
Page 43: Gammes De Température Du Gril
GAMMES DE TEMPÉRATURE DU GRIL Les lectures de température sur le panneau de contrôle peuvent ne pas correspondre exactement au thermomètre. Toutes les températures indiquées ci-dessous sont approximatives et sont affectées par les facteurs suivants: la température ambiante extérieure, la quantité et la direction du vent, la qualité du combustible à granulés utilisé, le couvercle ouvert et la quantité... - Page 44 PRÉSENTATION DU PANNEAU DE CONTRÔLE 300º “P” SET 250º 350º COOK / CUISSON RÉGLAGE «P» PROBE 1 225º 400º SONDE 1 ACTUAL / RÉELLE 200º 450º PROBE 2 PRIME SONDE 2 AMORÇAGE SMOKE 475º FUMÉE HIGH ARRÊT ÉLEVÉ CONTRÔLE DESCRIPTION 300º...
-
Page 45: Comprendre Le Réglage « P
COMPRENDRE LE RÉGLAGE « P » CYCLE DE LA TARIÈRE (secondes) Lorsque le bouton encastré « "P" SET » est enclenché, le paramètre « P » affiché sur RÉGLAGE l'écran LCD clignotera et passera à la valeur suivante (incrémentation). Une fois arrivé "P" ACTIVÉE ARRÊTER à... -
Page 46: Procédure De Démarrage Automatique
PROCÉDURE DE DÉMARRAGE AUTOMATIQUE Branchez le câble électrique à une source d'alimentation mise à la terre. Ouvrez le couvercle du corps principal. Vérifiez que le pot de combustion n'est pas obstrué afin que l'allumage se fasse correctement. Ouvrez le couvercle de la trémie. Assurez-vous qu'aucun objet étranger ne se trouve dans la trémie ou le système d'acheminement de la vis sans fin. -
Page 47: Éteindre Votre Gril
ENTRETIEN ET MAINTENANCE Votre gril à granulés Pit Boss® vous servira fidèlement pendant de longues années tout en minimisant les efforts de nettoyage. Une étape importante est de laisser le gril et les grilles de cuisson s'auto-nettoyer en allumant le gril à une température élevée opérant 5 à... - Page 48 3. LES SURFACES EXTERNES Essuyez votre gril après chaque utilisation. Utilisez de l’eau chaude savonneuse pour briser la graisse. Ne pas utiliser de nettoyant à four, nettoyant abrasif ou pad sur les surfaces externes du gril. Toutes les surfaces peintes ne sont pas couvertes par la garantie, mais font partie de la maintenance générale et de l'entretien.
-
Page 49: Utilisation Du Combustible En Granulés De Bois
UTILISATION DU COMBUSTIBLE EN GRANULÉS DE BOIS Les granules de bois propres combustibles génèrent environ 8200 BTU par livre avec très peu de cendres, une faible teneur en humidité (5 à 7 %) tout en étant également neutres en carbone. Les granulés sont produits avec des matières premières pures (sciures) qui sont pulvérisées avec un broyeur à... -
Page 50: Lignes Directrices Pour La Cuisine
LIGNES DIRECTRICES POUR LA CUISINE Les styles de cuisson de fumage et de grillage peuvent vous donner des résultats différents dépendant du temps et la température. Pour obtenir de meilleurs résultats, conservez un registre de tout ce que vous cuisinez, à quelle température vous le cuisinez, ainsi que les résultats. - Page 51 Saignant À point Bien cuit BOEF TAILLE CHALEUR 54 °C / 130 °F 60 °C / 140 °F 65 °C / 150 °F Steak 1,9 cm / ¾ po Haut Saisir pendant 8 à 10 minutes (New York, 2,5 cm / 1 po Saisir pendant 10 à...
-
Page 52: Conseils Et Techniques
CONSEILS ET TECHNIQUES Suivez ces conseils et techniques utiles, transmis par des propriétaires de Pit Boss®, notre personnel et clients comme vous, afin de vous familiariser avec votre gril: 1. SÉCURITÉ ALIMENTAIRE • Garder propre tout ce qui se trouve dans la cuisine et dans la surface de cuisson. Utilisez un plat et des ustensiles différents pour la viande cuite et pour préparer ou transporter la viande crue sur le gril. -
Page 53: Dépannage
DÉPANNAGE Un nettoyage et une maintenance adaptés, ainsi que l'utilisation de combustible propre, sec et de qualité évitera la plupart des problèmes de fonctionnement. Lorsque votre gril Pit Boss® est mal ou peu utilisé, les astuces de dépannage suivantes peuvent s'avérer utiles. Pour consulter des FAQ, rendez-vous sur www.pitboss-grills.com. Vous pouvez également contacter votre revendeur local agréé... - Page 54 Code d'erreur « ErH » L'appareil a surchauffé, Appuyez sur le bouton d'alimentation pour éteindre l'appareil et laissez-le refroidir. Suivez les instructions probablement à cause d'Entretien et maintenance. Après entretien, retirez les granulés et vérifiez le bon positionnement de d'un feu de graisse ou un tous les composants.
-
Page 55: Diagramme De Fil Électrique
DIAGRAMME DE FIL ÉLECTRIQUE Le panneau de commande numérique est un matériel technologique hautement sophistiqué et de grande valeur. Pour une protection contre les surtensions et les courts-circuits électriques, consultez le schéma de fil ci-dessous pour vous assurer que votre source d'alimentation est suffisante pour le fonctionnement de l'appareil. PB –... - Page 56 PIÈCES DE RECHANGE DU GRIL Partie Description Grille de cuisson supérieure en acier revêtu de porcelaine (x1) Grilles de cuisson en acier revêtue de porcelaine (x2) Bouchon du couvercle (x1) Cadran de la poignée du couvercle (x2) Poignée du couvercle (x1) Plaque coulissante du diffuseur de chaleur (x1) Plaque principale du diffuseur de chaleur (x1) Sonde à...
-
Page 57: Pièces De Rechange De Trémie
CONDITIONS Tous les grils de granulés de bois de Pit Boss®, fabriquées par Dansons, contiennent une garantie limitée à partir de la date de vente par le propriétaire initial. La garantie entre en vigueur la date d'achat, et une preuve de la date d'achat ou copie de votre achat de vente original est requise pour valider la garantie. -
Page 58: Exceptions
établir une réclamation sous garantie; Conservez donc votre reçu ou facture originale pour référence future. Le numéro de série et de modèle de votre unité Pit Boss® se trouve sur la trémie. Enregistrez les numéros ci-dessous, car l'étiquette peut s'user ou devenir illisible.. -
Page 59: Recettes
RECETTES UNE POITRINE CLASSIQUE Déposez la poche délicatement sur le gril. Faites fumer pendant 1 à 1 1/2 heures. 4 à 6 portions Ouvrez la poche et utilisez un thermomètre à viande; La Une poitrine entière de bœuf pèse environ 7,25 à 3,62 kg / 16 à 18 température interne doit atteindre 91°C / 195°F. - Page 60 Instructions : 1 à 1 1/2 heures. Préchauffer le gril, puis laisser ou réduire légèrement (204- Ouvrez la poche. La viande aura exposé les extrémités des côtes 260°C / 400-500°F). et sera très tendre. Faites monter la température du gril à ÉLEVÉ (260°C / 500°F).
- Page 61 STEAK DE SURLONGE AVEC DES OIGNONS DOUX Saveur de granulés de bois suggérée : Caryer / Mesquite / ET DES POIVRONS Compétition 4 portions Instructions : Préparez le riz mandarin en faisant sauter les amandes, le céleri Ingrédients : et les oignons avec du beurre dans une petite poêle jusqu'à steak de surlonge ce que les amandes soient légèrement grillées.
- Page 62 Étalez les crevettes sur les brochettes, en laissant de l'espace Instructions : entre les morceaux. Badigeonner légèrement d'huile d'olive. Préchauffez le gril, puis réduire à 135-177°C / 275-350°F. Placez les brochettes sur le gril et griller jusqu'à ce que les Enlevez les cous et les abattis de la dinde.
- Page 63 Variation : POULET À LA BIÈRE SANS ALCOOL À l'aide de la même méthode décrite ci-dessus, mais au lieu d'une bière vous pouvez utiliser votre boisson favorite comme du cola (pas diète), jus de fruit ou de l'eau avec des assaisonnements en plus. POULET SATAY DE STYLE RANCH 2 à...
- Page 64 INFORMACIÓN DE SEGURIDAD LAS PRINCIPALES CAUSAS DE INCENDIOS DE APARATOS SON FRUTO DE UN MANTENIMIENTO DEFICIENTE Y DE QUE NO SE MANTENGA EL ESPACIO SUFICIENTE ENTRE EL APARATO Y LOS MATERIALES COMBUSTIBLES. ES DE SUMA IMPORTANCIA QUE ESTE PRODUCTO SE USE EXCLUSIVAMENTE DE ACUERDO CON LAS INSTRUCCIONES SIGUIENTES.
- Page 65 5. Para evitar lesiones o daños al barreno, el aparato cuenta con una cubierta de seguridad en la tolva metálica. Esta cubierta no debe ser retirada a menos que así lo indique Servicio al Cliente o un distribuidor autorizado. No se recomienda que usen este aparato los niños, las personas con capacidades físicas, sensoriales o mentales reducidas, o que no tengan suficiente experiencia y conocimientos, a menos que sean supervisados o instruidos por una persona responsable de su seguridad.
- Page 66 ULC / ORD C2728 (2013) "para características eléctricas de equipos de quema de combustible". Los aparatos de cocina con pellets Pit Boss® han sido probados de manera independiente y registrados por Intertek (un laboratorio de pruebas acreditado) de acuerdo con las normas ETL, UL, ULC y CSA.
- Page 67 ÍNDICE Información de seguridad ..........64 Cuidado y mantenimiento ..........79 Partes y especificaciones ..........68 Uso del combustible de pellets de madera ....81 Preparación del ensamblaje .........69 Lineamientos para cocinar ..........82 Instrucciones de ensamblaje Consejos y técnicas ............84 Montaje del carro ...............69 Solución de problemas ..........85 Montaje del panel de soporte ..........70 Asegurar el barril principal al carro ........70...
- Page 68 RANGO DE TEMPERATURAS PRINCIPAL - 3,332 CM² / 516.5 PU 1,094 MM X 712 MM X 1,190 MM 57.6 KG PB700FB1 SUPERIOR - 1,467 CM² / 227.4 PU 82-260°C / 180-500°F / 43.0 PU. X 28.0 PU. X 46.8 PU.
-
Page 69: Preparación Del Ensamblaje
Si hay partes faltantes o dañadas, no intente ensamblar el producto. Los daños por transporte no están cubiertos por la garantía. Comuníquese con su distribuidor o con Servicio al Cliente de Pit Boss® para solicitar partes. EE.UU : (480) 923-9630 | Canada (GRATUITA) : 1-877-942-2246 www.pitboss-grills.com... -
Page 70: Montaje Del Panel De Soporte
2. MONTAJE DEL PANEL DE SOPORTE Partes requeridas: Panel de soporte (#16) Tornillos (#G) Instalación: • Monte el panel de soporte en las dos patas de soporte frontales de la unidad con dos tornillos. Asegúrese de que el lado plano de la placa de soporte mire hacia afuera. -
Page 71: Montaje De Las Ruedas En El Conjunto Del Carro
4. MONTAJE DE LAS RUEDAS EN EL CONJUNTO DEL CARRO Partes requeridas: Rueda (#19) Chavetas de rueda (#D) Arandelas de eje de rueda (#E) Clavijas de eje de rueda (#F) Instalación: • Conecte la rueda a la pata de apoyo insertando el pasador del eje de la rueda a través del orificio de la pata, la arandela de la rueda y, finalmente, asegúrelo con el pasador de chaveta de la rueda. -
Page 72: Instalación De Los Componentes De La Parrilla
7. INSTALACIÓN DE LOS COMPONENTES DE LA PARRILLA Partes requeridas: Cubierta deslizante de la rejilla de flama (#6) Placa principal de rejilla de flama (#7) Asa del regulador de la parrilla (#14) Regulador de la parrilla (#15) Instalación: • Inserte la placa principal del asador de fuego en la parrilla principal, por el lado derecho en primer lugar. -
Page 73: Instalación De Los Componentes Para Cocinar
• Desconecte el sistema de ignición del mazo de cables principal. Use el procedimiento de arranque manual. Una unidad Pit Boss® puede funcionar con un inversor de 12 V y 100 W conectado a una toma de un vehículo. Para usar el sistema de ignición automática se recomienda usar un inversor de 1000 W como mínimo. -
Page 74: Instrucciones De Operación
Todas las unidades Pit Boss® requieren un espacio libre mínimo de 305mm (12 pulg.) de separación de materiales combustibles, y este espacio debe mantenerse todo el tiempo que se use el asador. Este aparato no debe colocarse bajo un techo o saliente de material combustible. -
Page 75: Rangos De Temperaturas Del Asador
RANGOS DE TEMPERATURAS DEL ASADOR Las lecturas de temperatura en el tablero de control podrían no coincidir exactamente con las del termómetro. Todas las temperaturas mencionadas abajo son aproximadas y se ven afectadas por los siguientes factores: temperatura ambiente en el exterior, cantidad y dirección del viento, calidad de los pellets que se utilizan, si la tapa está abierta, y la cantidad de comida que se está... - Page 76 Sonda(s) de carne. Cuando hay una sonda de carne conectada, la temperatura aparece HIGH en la pantalla LCD. Cuando no se use, desconecte la sonda de carne del puerto de conexión. Compatible solamente con sondas de carne de la marca Pit Boss®. La(s) sonda(s) de carne adicionales se venden por separado.
- Page 77 COMPRENDER EL AJUSTE "P" CICLO DE LA BARRENA (segundos) Cuando se pulsa el botón de ajuste "P" empotrado, el ajuste “P” que aparece en la pantalla LCD parpadeará y cambiará al valor siguiente (a más). Una vez alcanzado VALOR "P" ENCENDIDO APAGADO P7, se reiniciará...
-
Page 78: Procedimiento De Arranque Automático
PROCEDIMIENTO DE ARRANQUE AUTOMÁTICO Conecte el cable de alimentación a una toma de corriente con conexión a tierra. Abra la tapa del tambor principal. Compruebe la chimenea para asegurarse de que nada pueda obstruir un encendido correcto. Abra la tapa de la tolva. Asegúrese de que no haya objetos extraños en la tolva ni en el alimentador de espiral. -
Page 79: Apagar La Barbacoa
CUIDADO Y MANTENIMIENTO Todos los asadores de pellets Pit Boss® le darán muchos años de delicioso servicio con un mínimo de limpieza. Siga estas indicaciones de mantenimiento y limpieza para dar servicio a su asador: 1. - Page 80 3. SUPERFICIES EXTERNAS • Limpie la barbacoa después de cada uso. Use agua tibia jabonosa para reducir la grasa. No use limpiadores de horno, limpiadores abrasivos ni estropajos abrasivos en las superficies externas de la barbacoa. Ninguna de las superficies pintadas están cubiertas por la garantía, sino que forman parte del mantenimiento y conservación general.
-
Page 81: Uso Del Combustible De Pellets De Madera
USO DEL COMBUSTIBLE DE PELLETS DE MADERA Estos pellets de madera para asador se queman de manera limpia y generan alrededor de 8200 BTU por libra, con muy poca ceniza, poco contenido de humedad (5-7%) y son neutrales en carbón. Los pellets de madera para asador se producen con material puro en bruto (aserrín) que se pulveriza en un aserradero, y el material se pasa a presión por un troquel. -
Page 82: Lineamientos Para Cocinar
LINEAMIENTOS PARA COCINAR Ahumar y asar pueden dar diferentes resultados dependiendo del tiempo y la temperatura. Para obtener los mejores resultados lleve un registro de lo que cocinó, a qué temperatura, por cuánto tiempo, y los resultados. Ajuste a su gusto la próxima vez. La práctica hace al maestro. - Page 83 Un cuarto Medio Bien cocido CALOR TAMAÑO 54°C / 130°F 60°C / 140°F 65°C / 150°F Bistec (New York, 1.9 cm / ¾ pulg. Alto Marcar 8 a 10 minutos Porterhouse, 2.5 cm / 1 pulg. Marcar 10 a 12 minutos Rib-eye, Sirloin, 3.8 cm / 1½...
-
Page 84: Consejos Y Técnicas
CONSEJOS Y TÉCNICAS Siga estos útiles consejos y técnicas, transmitidos por los dueños de Pit Boss®, nuestro personal y nuestros clientes, como usted, para familiarizarse con su asador: 1. SEGURIDAD DE LOS ALIMENTOS • Mantenga limpio todo lo que haya en la cocina y en el área para cocinar. Use platos y utensilios diferentes para la carne cocida que los que utilizó... -
Page 85: Solución De Problemas
Una limpieza adecuada, mantenimiento y el uso de combustible limpio, seco y de calidad impedirán que surjan los problemas de funcionamiento más comunes. Cuando la barbacoa Pit Boss® no funcione bien, o se use con menor frecuencia, las siguientes sugerencias de solución de problemas pueden resultar útiles. Consulte las preguntas frecuentes en www.pitboss-grills.com. - Page 86 Código de error "ErH" La unidad se Pulse el botón de Encendido para apagar la unidad y deje enfriar la barbacoa. Siga las instrucciones ha recalentado, de Cuidado y mantenimiento. Tras las tareas de mantenimiento, extraiga los gránulos y confirme la posiblemente debido a colocación de todas las piezas componentes.
-
Page 87: Diagrama De Cableado Eléctrico
DIAGRAMA DE CABLEADO ELÉCTRICO El sistema del tablero de control digital es un dispositivo tecnológico intrincado y valioso. Para protegerlo de los picos de voltaje y los cortocircuitos eléctricos, consulte el siguiente diagrama de cableado para asegurarse de que su fuente de alimentación es suficiente para la operación de la unidad. -
Page 88: Refacciones Para El Asador
REFACCIONES PARA EL ASADOR N° Descripción Parrilla superior recubierta de porcelana (x1) Parrillas de cocción recubiertas de porcelana (x2) Seguro de la tapa (x1) Biseles de la manija de la tapa (x2) Manija de la tapa (x1) Cubierta deslizante de la rejilla de flama (x1) Placa principal de rejilla de flama (x1) Sensor para carne (x1) Placa del logotipo (x1) -
Page 89: Refacciones Para La Tolva
CONDICIONES Todos los asadores de pellets de madera de Pit Boss®, fabricados por Dansons, tiene una garantía limitada a partir de la fecha de venta solo para el comprador original. La cobertura de la garantía comienza en la fecha original de compra y es necesario un comprobante de la fecha de la compra o una copia de la factura original de compra para validar la garantía. -
Page 90: Excepciones
Puede ver el número de serie y modelo de su Pit Boss® en el interior de la tapa de la tolva. Escriba los números a continuación, ya que la etiqueta podría desgastarse o quedar ilegible. -
Page 91: Recetas
RECETAS PECHO CLÁSICO Coloque el brisket en un envoltorio hecho de dos capas de papel aluminio. Vierta 50 ml / ¼ de taza de mezcla para untar sobre el Rinde 4 - 6 porciones brisket, dentro del envoltorio. Cierre el envoltorio. Un pecho completo de res pesa de 7.25 a 3.62 kg / 16 a 18 libras y tiene Coloque el envoltorio cuidadosamente en el asador. - Page 92 BISTEC CON QUESO AZUL Coloque las costillas en el asador, con una separación regular. Ahúme de 3 a 4 horas. Rinde 4 porciones Mezcle los demás ingredientes en una charola y póngalos a Ingredientes: hervir. Deje hervir la salsa cinco minutos hasta que se espese. Bistecs, T-bone o Rib-Eye Sáquela del asador.
- Page 93 GALLINAS DE CORNUALLES CON ARROZ CONSEJO: Una carne ligeramente más grasosa resulta en una hamburguesa más jugosa. Como una alternativa magra, pruebe la MANDARÍN carne molida de búfalo. Rinde 4 porciones BISTEC DE SIRLOIN CON CEBOLLAS DULCES Ingredientes: Y PIMIENTOS 4 enteras Gallinas de Cornualles enteras 750 ml/ 3 tz.
- Page 94 KEBABS DE CAMARÓN CON MANTEQUILLA Instrucciones: DE CURRY Remoje brochetas de madera en agua por 1 hora. Precaliente el asador, y luego reduzca a 135-163°C / 275- Rinde 4 porciones 325°F. Ingredientes: Envuelva un camarón y una hoja de albahaca en una rebanada 900g / 2 lbs Camarones (pelados, sin venas) delgada de tocino, y luego ensártelo en la brocheta, dejando 125ml / ½...
- Page 95 POLLO DE LATA DE CERVEZA Coloque las piezas de pollo en una bolsa de plástico con cierre. Añada aderezo de ensalada, sal y pimienta al gusto. Selle la bolsa Rinde 2 - 6 porciones y agítela con cuidado, cubriendo el pollo de manera uniforme. Coloque en el refrigerador de 1 a 2 horas, o toda la noche.
- Page 96 IMPORTANT DO NOT RETURN PRODUCT TO STORE For all questions, comments, or inquiries, please contact Dansons directly. USA: (480) 923-9630 CANADA (TOLL FREE): 1-877-942-2246 IMPORTANT NE RETOURNEZ PAS LE PRODUIT AU MAGASIN Pour toute questions, commentaires ou demandes de renseignements, veuillez commu- niquer avec Dansons directement.
