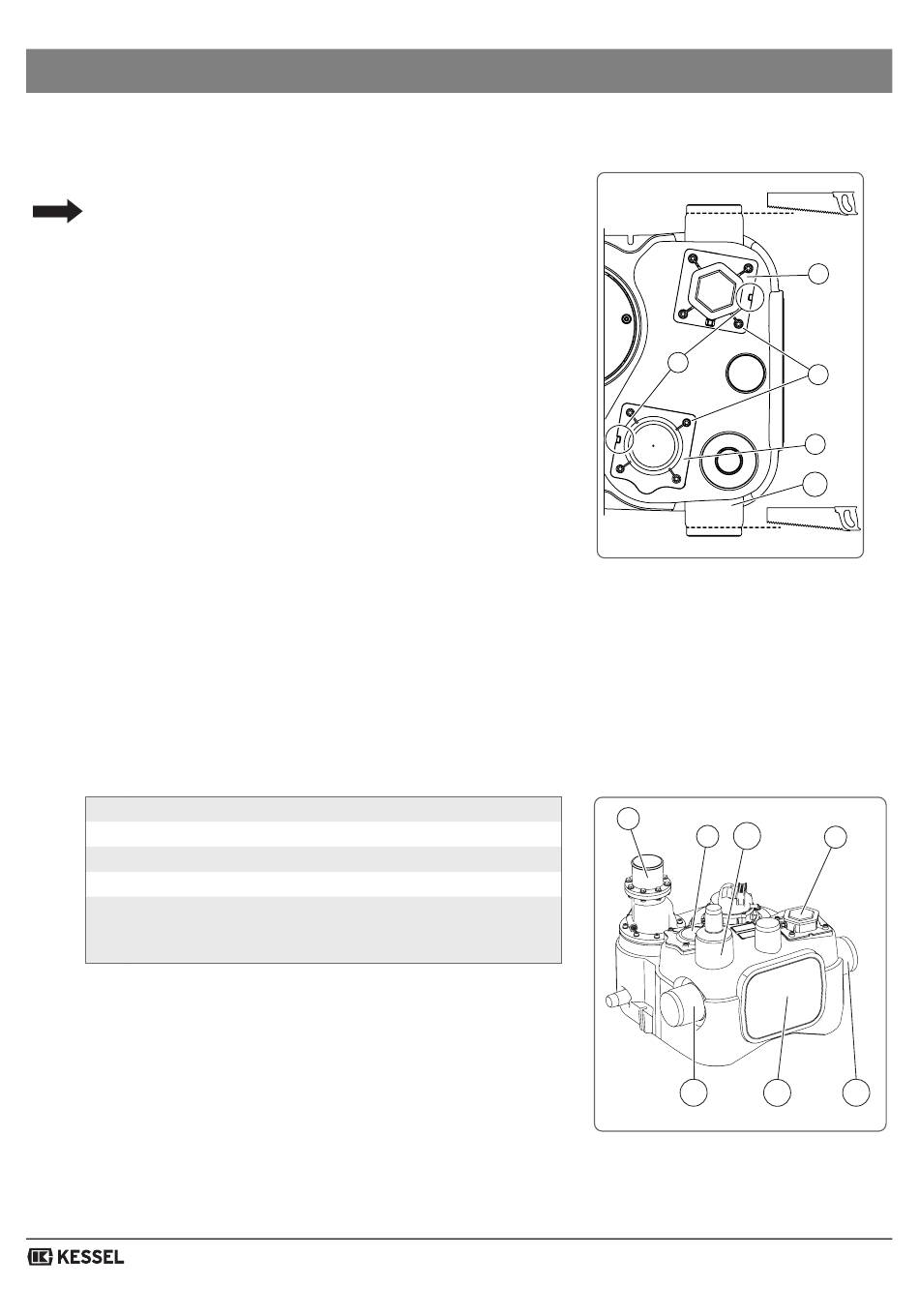

3.3 Montage de l'entrée et de la sortie
Préparation
Risque de dysfonctionnements dus aux dépôts de substances en
suspension et/ou de matière solide sur le détecteur de niveau.
S'il est requis de raccorder l'entrée au manchon <26B > ou <26C>,
il convient de scier le manchon s'y rapportant au niveau de l'arête
de coupe prévue.
Si l'entrée dans le bac collecteur est prévue via les positions
<26C>, il convient de remplacer le détecteur de niveau <27> par
le couvercle d'accès de l'orifice de maintenance <30>. Procéder
comme décrit ci-après
• Dévisser les 4 vis de fixation de chaque côté <1> et monter les
deux composants s'y rapportant dans l'ordre correct. Placer le
limiteur de torsion <2> en position correcte
Le montage de l'entrée est possible à différents endroits du bac collecteur :
24 DN 80
26A DN 50 ou DN 100
26B
DN 100
26C
DN 100
26D Surfaces de perçage, DN 100 maxi. S'assurer que les
eaux usées qui refluent ne pénètrent pas dans la conduite
d'entrée
Montage de l'entrée
• Inverser le montage du détecteur de niveau au besoin
• Monter l'entrée au bac collecteur
Montage de l'sortie
• Raccorder la conduite de refoulement au raccord <24>
All manuals and user guides at all-guides.com
Montage
72 / 180
2
Ill. [55]
24
26A
30
26C 26D
Ill. [56]
27
1
30
26C
27
26B
