AJUSTES
ADVERTENCIA:
Antes de efectuar cualquier ajuste, asegúrese
de que la herramienta esté desconectada del
suministro de corriente y de que el interruptor esté
en la posición de APAGADO (OFF). La falta de
atención a esta advertencia podría causar lesiones
corporales graves.
La sierra ha sido ajustada en la fábrica para producir cortes
muy exactos. No obstante, algunos de los componentes
podrían haberse desalineado durante el transporte. También,
al paso del tiempo, probablemente será necesario un
reajuste debido al desgaste.
No inicie ningún ajuste sin haber revisado con una escuadra
y haber efectuado cortes de prueba para asegurarse de que
son necesarios los ajustes.
PARA ESCUADRA LA MUELA PARA CORTAR
CON LA RANURA DE LA MESA

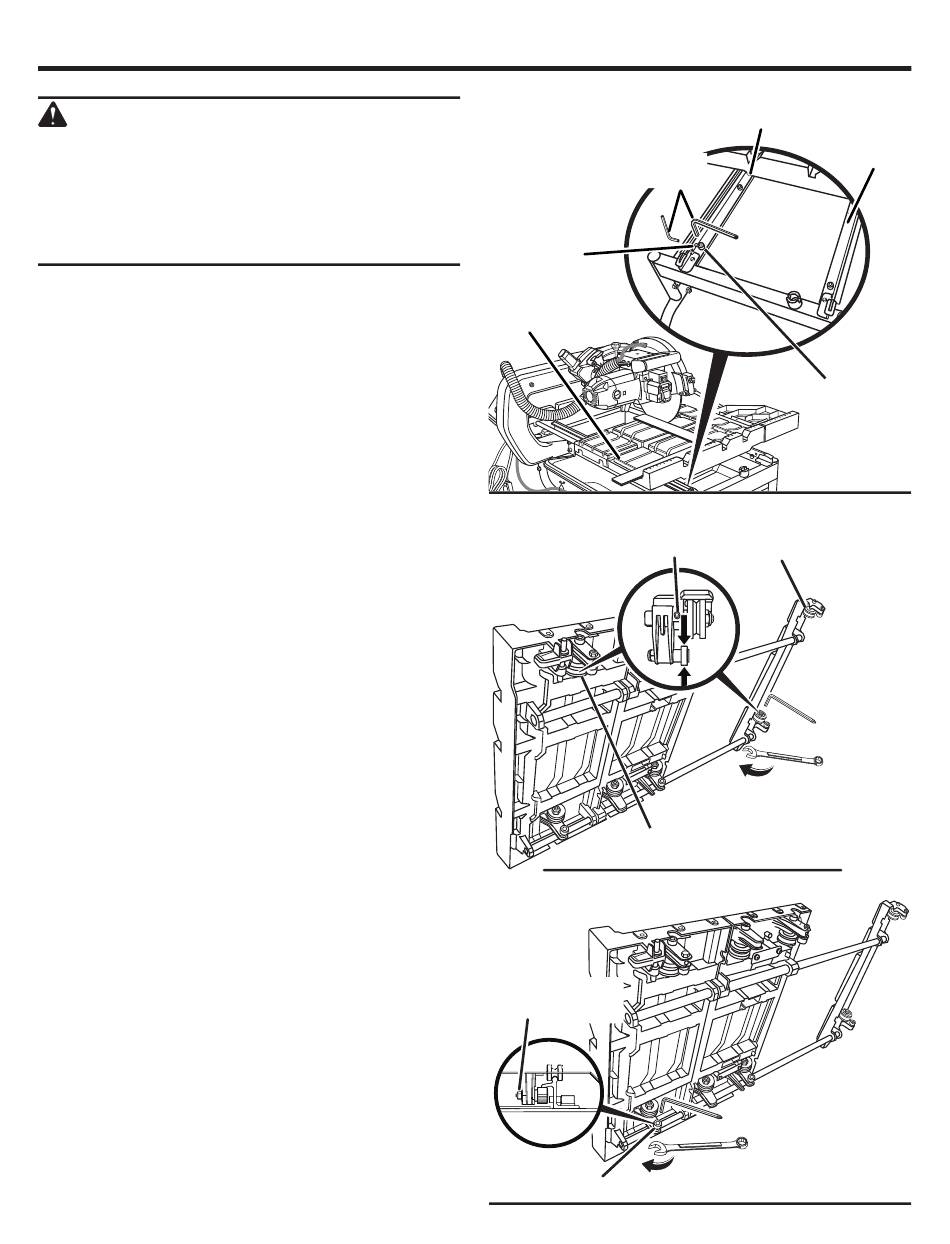

Vea la figura 41.
No afloje ningún perno para este ajuste hasta que haya
revisado con una escuadra y haya efectuado cortes de
prueba para asegurarse de que son necesarios los ajustes.
 Desconecte la sierra.
 Utilizar llave hexagonal, afloja el perno en el riel izquierdo
y derecho.
 Coloque una escuadra de carpintero contra la guía de
ingletes y parte plana de la muela.
 Usando las tornillos fijador para ajustarla, mueva las riels
al mismo tiempo hasta que la guía sea cuadrada con la
muela corte.
 Apriete firemente los pernos.
PARA AJUSTE LOS RODILLOS DE MESA
INFERIOR
Vea la figura 42.
Si la mesa no desliza lisamente, parece afloja también en
la barra de la corredera, o movimientos lado para lado, los
ajustes pueden ser requeridos. Hay dos conjuntos diferentes
de ejes que puede requerir el ajuste. Sólo ajuste la frente y
atrás mesas.
Para ajustar el rodillo superior de la mesa:
 Afloje la tornillo fijador.
 Gire el perno para ajustar el rodillo más arriba o más
abajo.
NOTA: Sólo se puede ajustar el rodillo de frente y atrás.
No intente ajustar el rodillo de central.
 Una vez que los rodillos estén tocando el riel, ajuste bien
la tuerca del perno de la leva.
All manuals and user guides at all-guides.com
ESCUADRA DE
CARPINTERO
PERILLA DE LEVA
29 — Español
LLAVE
HEXAGONAL
TORNILLO
FIJADOR
AJUSTE LOS RODILLOS SUPERIOR
TORNILLO
FIJADOR
RODILLO
DELANTERO
AJUSTE DEL RODILLO INFERIORES
TUERCA DE
RODILLO
RIEL
IZQUIERDO
RIEL
DERECHO
PERNOS
HEXAGONAL
Fig. 41
RODILLO
TRASERO
Fig. 42
