RIDGID R4091 Manuel D'utilisation page 88

FUNCIONAMIENTO
PARA CAMBIAR LA PROFUNDIDAD DE LA
MUELA PARA CORTAR

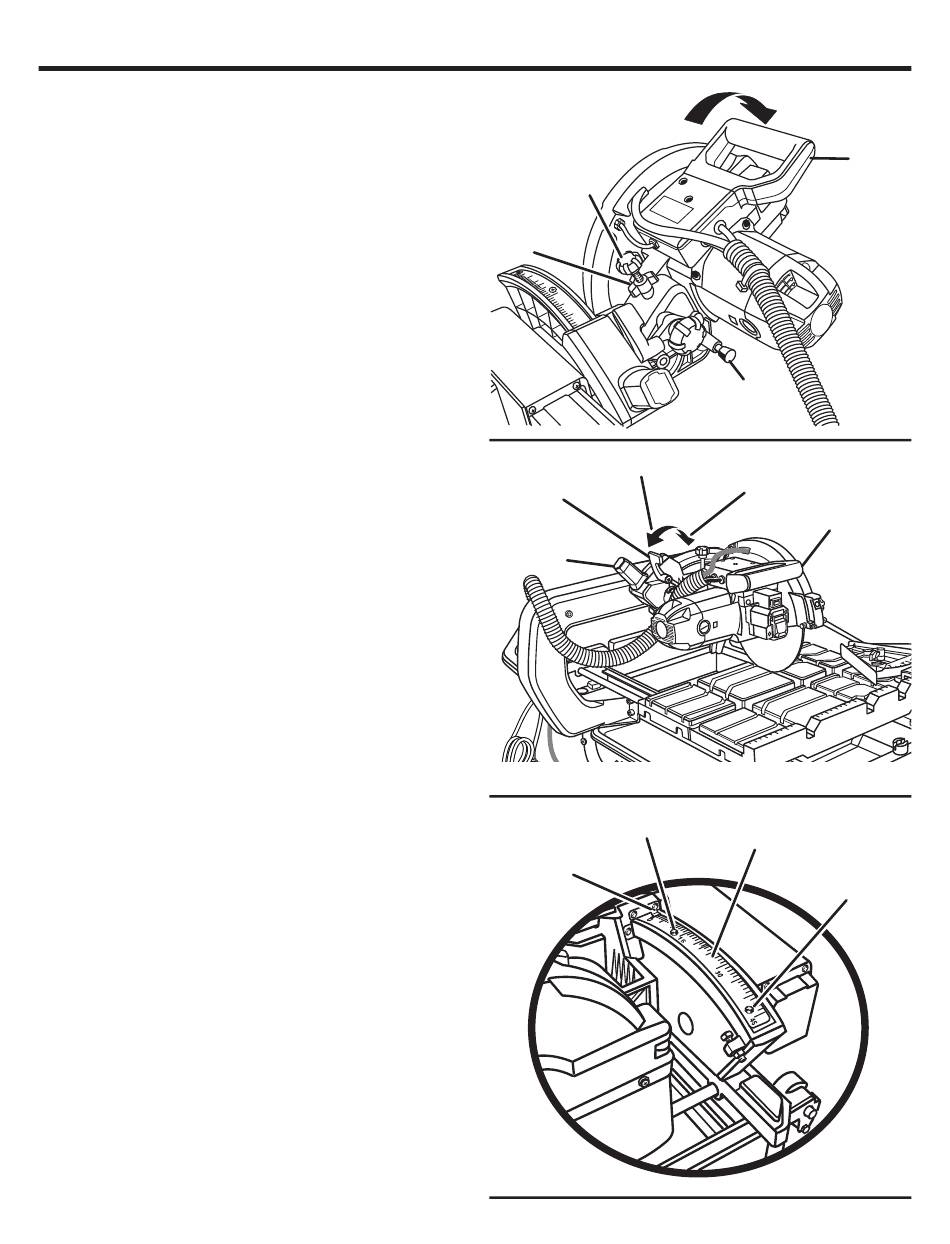

Vea la figura 28.
El tope de profundidad limita el desplazamiento hacia abajo
de la hoja permite que la hoja sobrepase la mesa lo suficiente
para mantener completa la capacidad de corte. Cuando el
brazo de sierra es encerrado la posición cortada, esto es la
posición para todos los cortes menos cortes de penetración
y cortes sin traspaso.
NOTA: Si la altura de corte se ha ajustado con el tope
de profundidad, la configuración de fábrica han sido
cambiados. Utilizar la direcciones abajo, establecer el tope
de profundidad a la posición deseada.
 Desconecte la sierra.
 Para ajustar el profundidad, afloje la tuerca de mariposa
situada en el tope de profundidad.
 Gire el perno de tope de profundidad. Ponga la rueda a la
altura de corte correcta (rueda justo debajo de la superficie
de mesa) para cortes pasante. Baje la muela para cortar
en la mesa en verifique espacio libre de muela.
 Apriete la tuerca de mariposa.
PARA CAMBIAR EL ÁNGULO DE LA MUELA
PARA CORTAR (BISEL)
Vea la figura 29.
NOTA: Un corte a 90° tiene un bisel de 0°, y un corte de 45°
tiene un bisel de 45°.
 Desbloquear control biselado levantando la palanca de
fijación de bisel.
 La posición en el lado correcto del sierra, coloca la mano
izquierda en el mango en "D "y el mano derecho en el
mango.
 Levante la cabeza de corte y mueva la cabeza al ángulo
deseado.
 Apriete control bisel empujando la palanca de fijación de
bisel hacia abajo.
PARA AJUSTAR EL INDICADOR DE BISEL
Vea la figura 30.
 Teniendo la muela para cortar de la sierra a 0°, el indicador
del ángulo de biselado debe apuntar a la marca de 0°.
 Afloje el tornillo en la escala biselada y ajuste el escala
para dejarlo apuntando a la marca de 0°. Vuelva a apretar
los tornillos.
 Teniendo la muela de la sierra a 45°, el indicador del
ángulo de biselado debe apuntar a la marca de 45°.
 Afloje los tornillos de la escala y ajuste ésta hacia arriba
o hacia abajo para a la marca de 45°.
All manuals and user guides at all-guides.com
TUERCA DE
MARIPOSA
PALANCA DE
FIJACIÓN DEL
23 — Español
TOPE DE
PROFUNDIDAD
DESBLOQUEAR
BISEL
MANGO
TORNILLO
INDICADOR
DE BISEL
MANGO
EN "D"
PASADOR DE
FIJACIÓN
Fig. 28
ASEGURAR
MANGO
EN "D"
Fig. 29
ESCALA DE
BISEL
TORNILLO
Fig. 30
