ARMADO
ASEGURAR/DESBLOQUEAR LAS MESAS
DESLIZABLE
Vea la figura 8.
Pour le libérer la mesa trasera del marco, couper l'attache.
Este sierra tiene tres mesas que deslizan: frente, el mitad, y
trasero. La frente y el movimiento trasero de la mesa juntos.
Para asegurar la frente y mesas traseras:
 Tire la mesa delantera a la frente del agua en la
armazón.
 Abajo el lado derecho de la mesa, alinea el hoyo en la
riel con el pasador en la palanca de fijación de la mesa
deslizable. Empuje el pasador en la riel que asegurar la
mesa.
NOTA: Cuándo la mesa delantera es asegurar, la mesa
de trasero no moverá.
INSTALAR LA CONJUNTO DE BANDEJAS DE
AGUA A LA PEDESTAL
Vea la figura 8.
 Trabe la tope de la mesa de puente tirando hacia arriba
el tope y girándolo hasta que la ranura que se encuentra
en el centro de la traba quede horizontal (de izquierda a
derecha).
 Asegure las mesas deslizable.
 Deslice los tubos del la bandejas de agua dentro de los
tubos del pedestal. Como se muestra en la figura 8.
 Introduzca pernos de carruaje (corta) en los agujeros y
apriételos firmemente con tuercas de seguridad.
INSTALAR CONJUNTO DEL MOTOR DE
CABEZA PARA ARMAZÓN
Vea la figura 9.
 Alinee los hoyos en la conjunto del motor de cabeza con
los hoyos en el lado de agua en la armazón.
 Inserto los pernos de casquillo corta. Apriete con los
dedos uso las tuercas.
 Deslice los pernos de casquillo largos en la manga.
Introduzca en los agujeros. Apriete con los dedos.
 Apriete todos los pernos de casquillo con una llave
hexagonal de 8 mm.
All manuals and user guides at all-guides.com
TRASERA
CARRUAGE
14 — Español
TOPE DE LA MESA DE
PUENTE
MESA
MESA
MITAD
TUERCA DE
SEGURIDAD
PERNO DE
(CORTA)
PEDESTAL
TUERCA
HEXAGONALE
AGUA EN
LA ARMAZÓN
PALANCA DE FIJACIÓN
DE LA MESA DESLIZABLE
MESA
DELANTERA

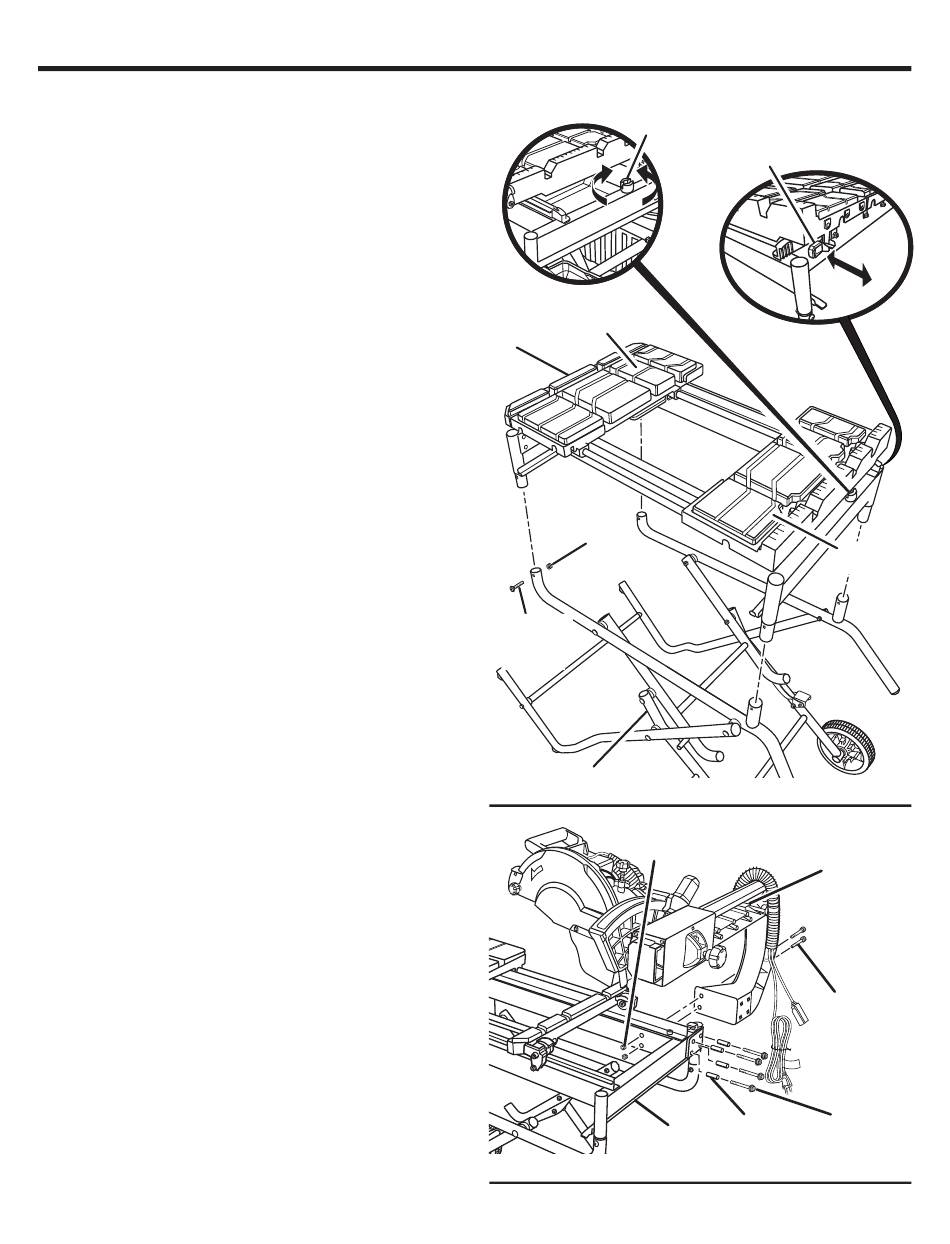

Fig. 8
