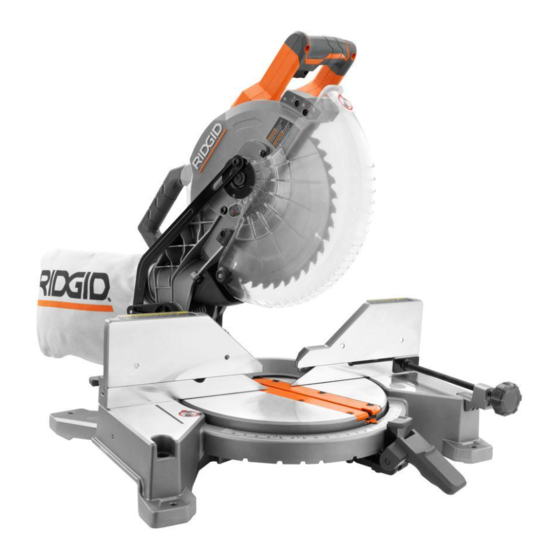

RIDGID R4112 Manuel D'utilisation

254 mm (10 po) scie à onglets composes avec laser double isolation

Masquer les pouces

100

101

102

103

104

105

106

107

108

109

110

111

112

page de 112

/ 112
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Your miter saw has been engineered and manufactured to our high standard for dependability, ease of operation, and

operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.

WARNING:

To reduce the risk of injury, the user must read and understand the operator's manual before using this product.

Thank you for buying a RIDGID

SAVE THIS MANUAL FOR FUTURE REFERENCE

All manuals and user guides at all-guides.com

OPERATOR'S MANUAL
