PIÈCES DÉTACHÉES

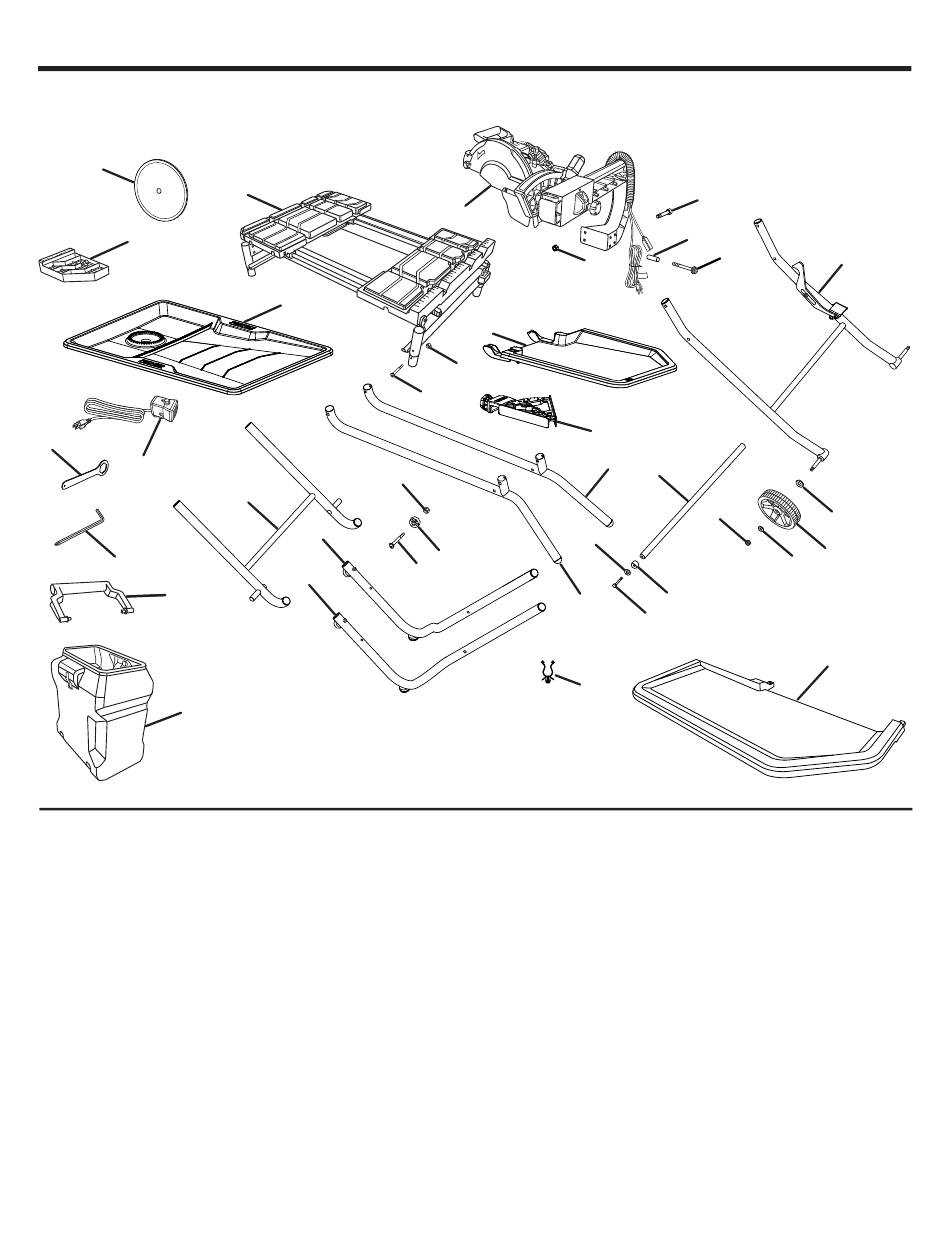

Les composants suivants sont inclus avec votre scie à carreaux :
B
FF
Y
DD
Z
CC
BB
A - Bâti d'eau ..........................................................................1
B - Meule à carreaux ..............................................................1
C - Ensemble du moteur de tête .............................................1
D - Boulon de capuchon (court) .............................................2
E - Ensemble de pattes internes .............................................1
F - Boulon de capuchon (longue) ..........................................4
G - Manches ...........................................................................4
H - Écrou hexigonal ................................................................2
I - Court vis du capuchon ......................................................4
J - Bouton de verrouillage ......................................................4
K - Plateau d'eau l'extensions ................................................2
L - Guide d'onglet ..................................................................1
M - Muele ..............................................................................2
N - Tube supérieur droit .........................................................1
O - Tube supérieur gauche .....................................................1
P - Traverse inférieure ............................................................1
Q - Tube extérieure droit .........................................................1
R - Tube extérieure gauche .....................................................1
All manuals and user guides at all-guides.com
A
EE
T
AA
Q
R
C
H
K
J
I
L
W
S
U
O
GG
S - Pièce d'écartement ...........................................................8
T - Écrou de blocage (petite) ..................................................8
U - Boulons de carrossier .......................................................8
V - Boulon à tête hex ..............................................................2
W - Rondelles plates (petite) ...................................................2
X - Pièce d'écartement (courbée) ...........................................2
Y - Clé de meule .....................................................................1
Z - Clé hex., 8 mm .................................................................3
AA - Cale centrale .....................................................................1
BB - Réservoir d'eau.................................................................1
CC - Poignée ............................................................................1
DD - Pompe d'eau .....................................................................1
EE - Plateau d'eau ....................................................................1
FF - Rallonge de table coulissante ...........................................1
GG - Colliers de la tuyau (plastique) .........................................2
HH - Rondelle plate (moyen) ....................................................2
II - Écrou de blocage (grande) ...............................................2
JJ - Rondelle plate (grande) ....................................................2
11 — Français
D
G
F
N
P
II
X
V
E
JJ
M
HH
K
Fig. 5
