CARACTÉRISTIQUES
FICHE TECHNIQUE
Diamètre de la lame................................................... 10 po
Arbre de la lame ....................................................... 5/8 po
Capacité de la gorge ................................................. 17 po
Capacité de refente (carreaux la taille) ...................... 34 po
BOULON DE
BUTÉE DE
PROFONDEUR
BOUTON DE
VERROUILLAGE
LEVIER DE
VERROUILLAGE
DE BISEAU
BLOCAGE
PLATEAU
D'EAU
L'EXTENSIONS
SORTIE
DE LA
POMPE
PLATEAU
D'EAU
All manuals and user guides at all-guides.com
GOUPILLE DE
VERROUILLAGE
TÊTE DE COUPE DE
MULTIPOSITION
INTERRUPTEUR
MARCHE/ARRÊT
Capacité de diagonale (carreaux la taille) ................. 24 po
Profondeur de coupe maximum ............................3-3/4 po
Alimentation nominale .........................120 V~, 15 A, 60 Hz
Vitesse à vide .........................................4 500 r/min (RPM)
PROTÈGE-MEULE
DE BLOCAGE
COMMUTATEUR DE POMPE
POIGNÉE
EN « D »
LAMPE DE
TRAVAIL À DEL
GUIDE
D'ONGLET
RÉSERVOIR
CHARIOT UTILITAIRE
POUR SCIE À
CARREAUX SOUS
EAU WSUV™
TABLE
COULISSANTE
9 — Français
BRAS DE
LA SCIE
BUTÉE DE TABLE
DE DÉVIATION
SYSTÈME
D'ALIGNEMENT
LASER RÉGLABLE
SUPPORT DU
GUIDE À
MICRO-COUPES
MEULE À
CARREAUX
D'EAU
LOGEMENT
POUR CLÉ
VERROU DE LA
TÊTE DE COUPE

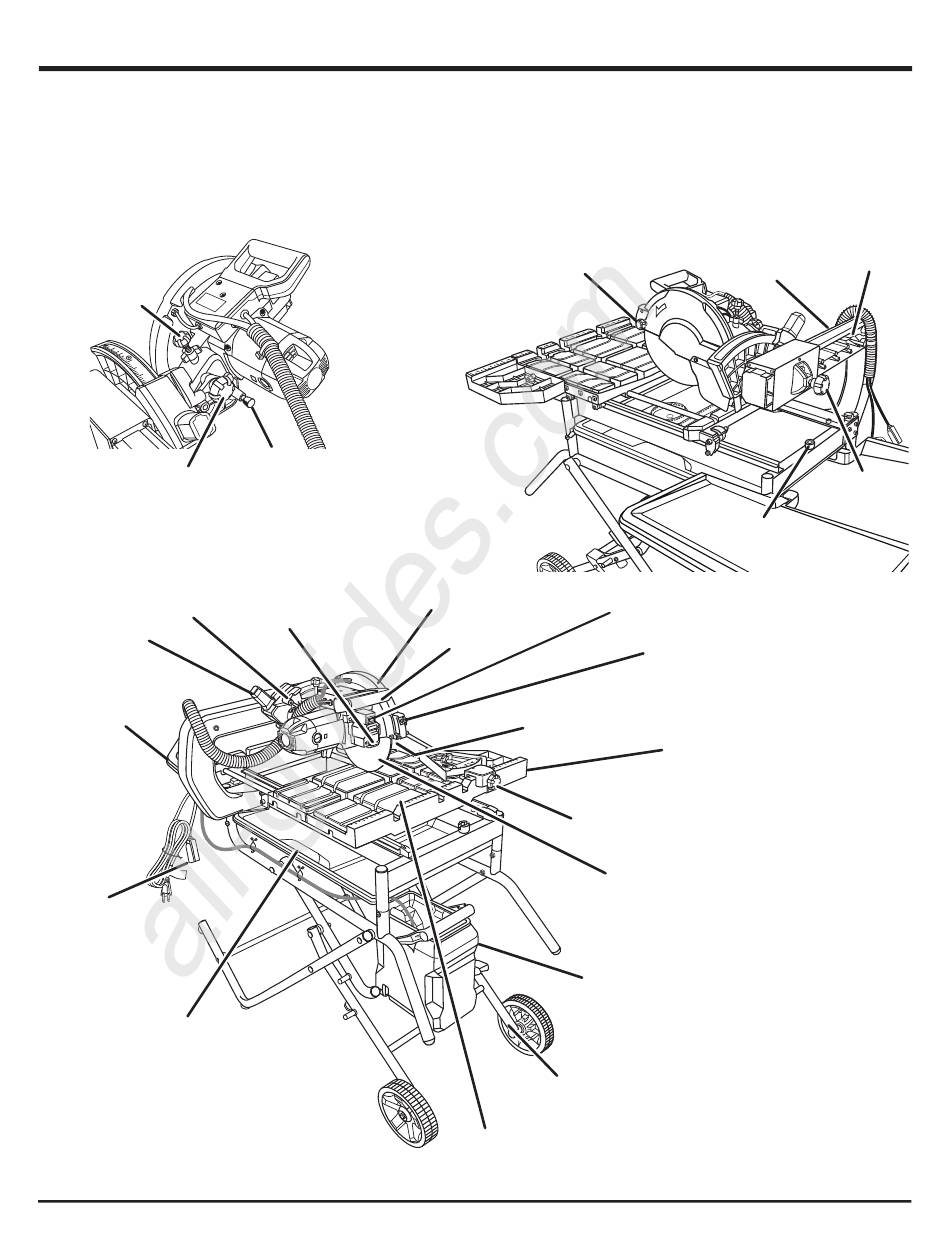

Fig. 3
