UTILISATION
VERROUILLAGE/DÉVERROUILLAGE DU BRAS
DE LA SCIE POUR COUPES PLONGEANTE

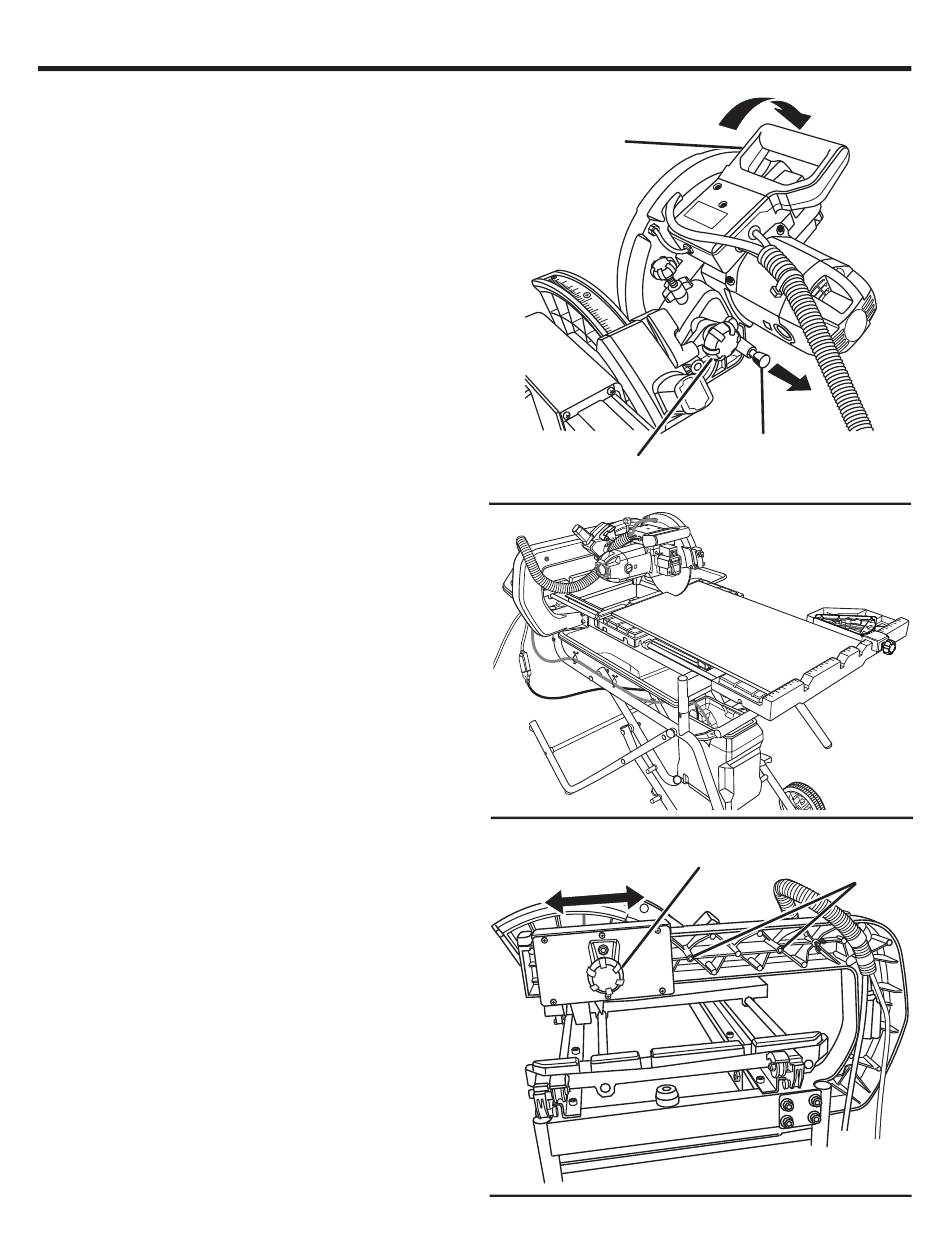

Voir la figure 25.
Pour déverrouiller et relever le bras de la scie :
 Appuyer sur le poignée en « D » et tirer la goupille de
verrouillage.
 Saisir fermement la poignée en « D » et appliquer une
pression vers le bas tout en tirant en même temps le
guide de profondeur à l'écart du logement de la scie.
 Relever lentement le bras de la scie.
Pour reverrouiller le bras de la scie :
 Saisir fermement la poignée en « D » et appliquer une
pression.
 Tirant sur le guide de profondeur pour l'écarter du
logement de la scie.
 Poussez la goupille de verrouillage.
NOTE : Pour toutes les coupe traversante, placer le bras de
la scie dans la position verrouillée.
COUPE LE GRANDE CARREAUX
Voir la figure 26.
La table du centre ajoutera le soutien supplémentaire en
coupant de plus grandes pièces.
 Tirer le avant table l'avant aussi éloigné comme il
s'étendra.
NOTE : Le butée de table de déviation arrêtera la table
du milieu de déplaçant tout l'avant de façon.
 Placer un grand carreau contre la guide fait alors la
coupure.
TÊTE DE COUPE DE GLISSEMENT
Voir la figure 27.
La tête de coupe peut être transférée à trois positions le long
du bras de la scie fournissant les options de coupe différente.
Pour déplacer la tête de coupe :
 Le matériel de lieu être coupé dans la position la plus
stable sur la table de scie.
 Pour ouvrir, coloque le gauche deverrou de la tête de
coupe.
 Tirer la verrou de la tête de coupe, soulever la tête de
scie, et continuer hors à tenir la verrouillage pendant que
déplacer la tête de coupe à la position désirée sur le bras
de scie.
 Quand la verrouille de la tête de coupe dans un des de
trois trous dans le dos du bras de scie, tourner la verrou de
la tête de coupe dans le sens des aiguilles d'une montre
obtenir la tête de coupe.
