ASSEMBLAGE
INSTALLATION PLATEAU D'EAU ET PLATEAU
L'EXTENSION

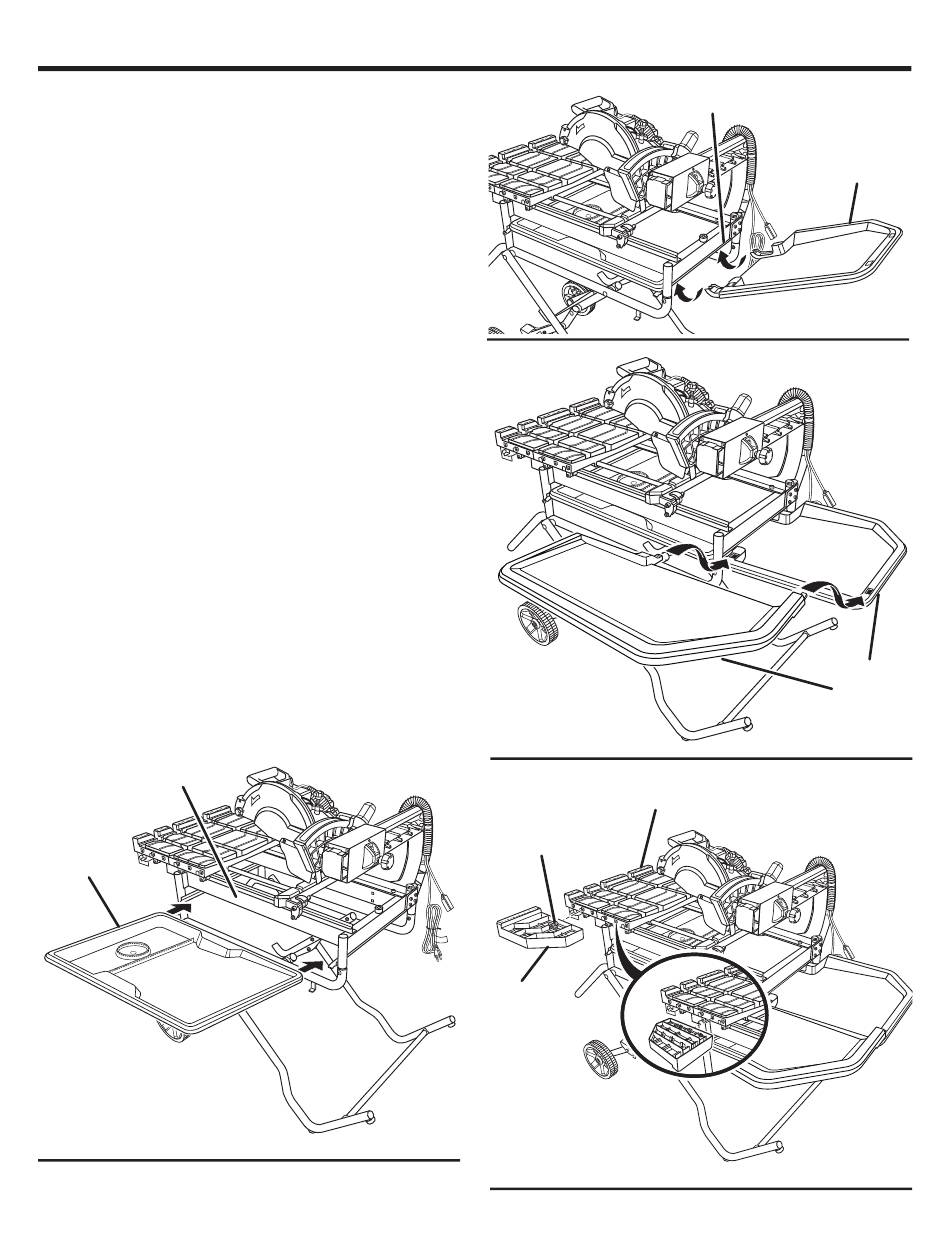

Voir les figures 11 - 13.
À partir du côté droit de la scie, placer le plateau à
eau (l'extrémité du bouchon de vidange située vers la
gauche) sur la lèvre située au bas du cadre du plateau
à eau. Glisser le plateau à eau en dessous de la table
coulissante.
En se tenant à l'arrière de la scie, tenir la rallonge du
plateau à eau en angle. Incliner le plateau et glisser le
guide entre les parties supérieures et inférieures du cadre.
Lorsque la rallonge se glisse en place, abaisser la rallonge
jusqu'à ce que les ergots du plateau s'insèrent dans les
trous en dessous du cadre du plateau à eau.
Du côté droite de la scie, glissé la seconde (ou le côté)
l'extension de plateau dans les entailles sur l'extension
de plateau arrière.
INSTALLATION POMPE D'EAU ET RÉSERVOIR
D'EAU
Voir la figure 14.
Du côté de la scie, aligné les goupilles sur rallonge de
table coulissante avec les trous dans le cadre de rallonge
de table coulissante.
Obtenir à sa place en tournant le bouton de verrouillage
de rallonge de table au-dessous de l'extension dans le
horaire.
NOTE : Pour plus de support supplémentaire en faiant des
coupes diagonales de grandes pieza de trabajo, tourner
l'rallonge de table renversée et obtenir tours sur la table
du centre.
BÂTI
D'EAU
PLATEAU
D'EAU
All manuals and user guides at all-guides.com
VERROUILLAGE
DE RALLONGE
RALLONGE
COULISSANTE
Fig. 11
15 — Français
BÂTI D'EAU
TABLE
BOUTON DE
COULISSANTE
DE TABLE
DE TABLE
PLATEAU
D'EAU
L'EXTENSION
Fig. 12
PLATEAU
D'EAU
L'EXTENSION
Fig. 13
Fig. 14
