UTILISATION
RÉGLAGE DE LA PROFONDEUR DE MEULE
DE COUPE

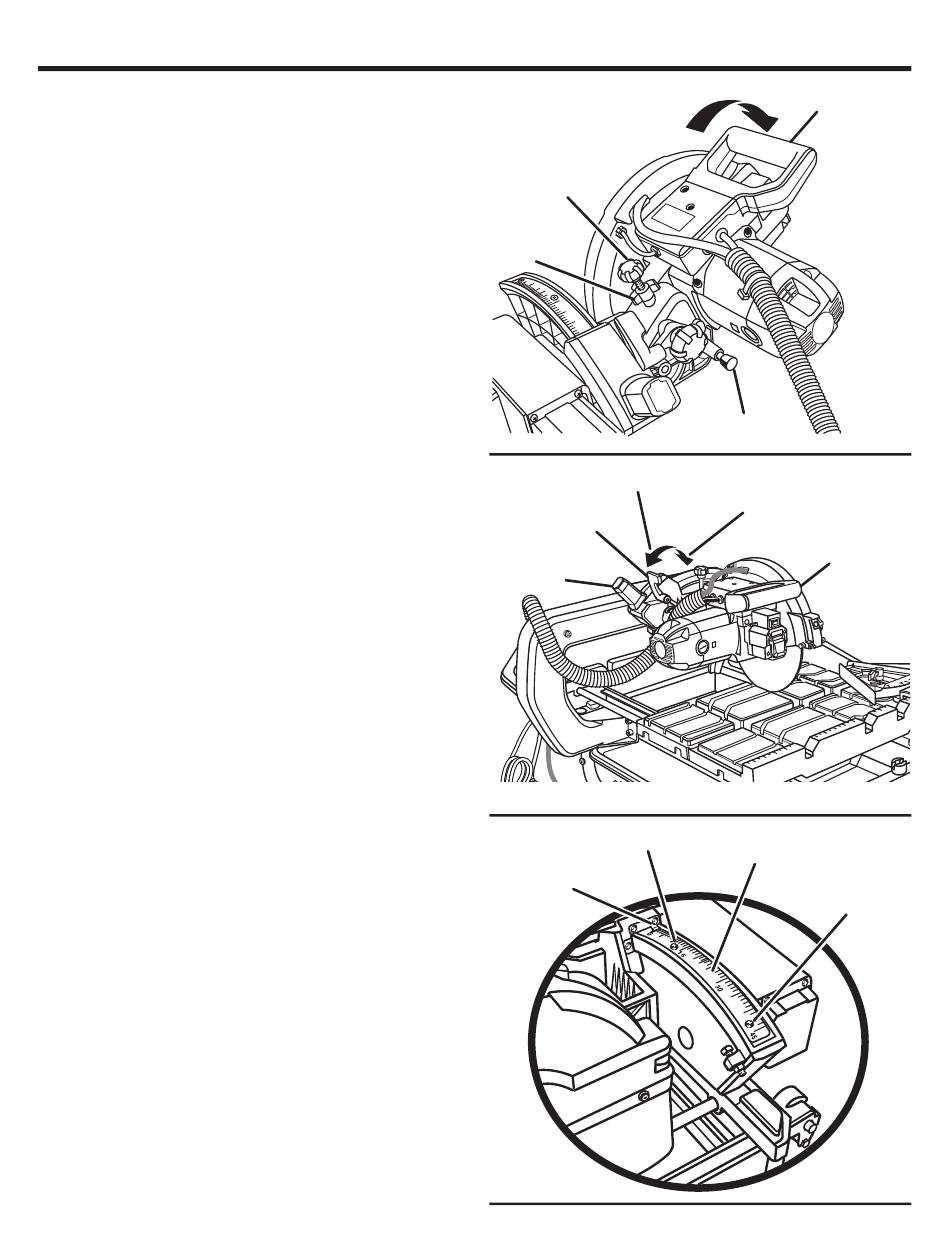

Voir la figure 28.
La butée de profondeur limite la course de la muele vers le bas
permettant à la muele de descendre suffisamment au-dessous
de la table pour assurer la coupe de toute l'épaisseur des
pièces. Quand le bras de scie est verrouillé dans la position
en bas, ceci est la position pour toutes les coupures sauf
coupes plongeante et coupes non traversantes.
NOTE : Si la hauteur de coupe a été corrigée en utifisant
la butée de profondeur, les paramètres d'usine ont été
modifieés. Utiliser les instructions au dessous, définir la
butée de profondeur à la longueur désirée.
 Débrancher la scie.
 Pour ajuster le profondeur, desserrer sur le écrou à oreilles
le boulon de butée de profondeur.
 Tourner la vis de réglage de le boulon de butée de
profondeur. Régler la roue à la hauteur de coupe correcte
(la roue juste au dessous de la surface de table) pour
coupes traversante. Abaisser la meule de coupe dans la
table dans vérifier le dégagement de muele.
 Serrer l'écrou à oreilles.
RÉGLAGE DE L'ANGLE DE MEULE DE COUPE
(BESEAU)
Voir la figure 29.
NOTE : Pour une coupe à 90°, le réglage de biseau est de
0° et pour une coupe à 45°, le réglage est de 45°.
 Ouvrir le contrôle de la biseau en levage le levier de
verrouillage de biseau.
 La position au côté juste de la scie, placer la main gauche
sur le la poignée en « D » et le droite sur la prise.
 Soulever la tête de coupe et transférer la tête à l'angle
désiré.
 Resserrer biseau le contrôle en poussant le levier de
verrouillage de biseau en bas.
RÉGLAGE DE L'INDICATEUR DE BISEAU
Voir la figure 30.
 Lorsque la meule de coupe est à 0°, l'indicateur de biseau
devrait pointer sur 0°.
 Desserer la vis sur le biseau l'échelle et placer l'échelle
sur 0°. Resserrer les vis.
 Lorsque la muele est à 45°, l'indicateur de biseau devrait
pointer sur 45°.
 Desserrer les vis de l'échelle graduée et ajuster cette
dernière vers le haut ou le bas de manière sur 45°.
All manuals and user guides at all-guides.com
INDICATEUR
DE BISEAU
23 — Français
BUTÉE DE
PROFONDEUR
ÉCROU À
OREILLES
DÉVERROUILLER
LEVIER DE
VERROUILLAGE
DE BISEAU
PRISE
VIS
POIGNÉE EN
« D »
GOUPILLE DE
Fig. 28
VERROUILLAGE
VERROUILLE
POIGNÉE EN
« D »
Fig. 29
ÉCHELLE DE
BISEAU
VIS
Fig. 30
