FONCTIONS DES COMPOSANTS IMPORTANTS
5. Maintenant l'aliment est cuit simultanément par les micro-
ondes et le gril supérieur.
MODE DE CUISSON COMBINEE
MICRO-ONDES ET GRIL INFERIEUR (Figure O-5c)
Programmer la durée de cuisson désirée et le mode de cuisson
combinée en plaçant le bouton de sélection de mode sur
"CUISSON COMBINEE GRIL INFERIEUR", et utilisez
le second bouton rotatif pour régler le temps. Lorsque la touche
DEMARRAGE est effleurée, les opérations suivantes ont lieu:
1. Les chiffres de l'affichage numérique commencent le
compte à rebours à zéro.
2. La lampe du four, le moteur du ventilateur de refroidis-
sement, le moteur du plateau tournant et le moteur de
convection sont amorcés.
3. Le relais RY4 est amorcé et la tension d'alimentation
principale est appliquée à l'élément chauffant inférieur.
4. Le relais RY2 est amorcé et l'énergie des micro-ondes est
générée par le magnétron.
5. Maintenant l'aliment est cuit simultanément par les micro-
ondes et le gril inférieur.
CUISSON AUTOMATIQUE
Lorsque le menu et la quantité sont entrés, le four choisit le
mode de cuisson (micro-ondes, convection, gril ou combinée)
et règle automatiquement la durée de cuisson selon
l'information préprogrammée dans IC-1 (LSI).
MECANISME D'OUVERTURE DE PORTE
La porte peut être ouverte en enfonçant la touche d'ouverture
de porte du panneau des touches de commande. Lorsque la
touche d'ouverture de porte est enfoncée, le levier de cuisson
se déplace vers le haut, actionnant la tête du loquet. La tête
du loquet est déplacée vers le haut, et dégagée du crochet de
loquet. Maintenant la porte peut être ouverte.
CROCHET
LATCH HOOK
DE LOQUET
TETES DE
LOQUET
LATCH
HEADS
DOOR OPEN BUTTON
TOUCHE D'OUVERTURE
DE LA PORTE

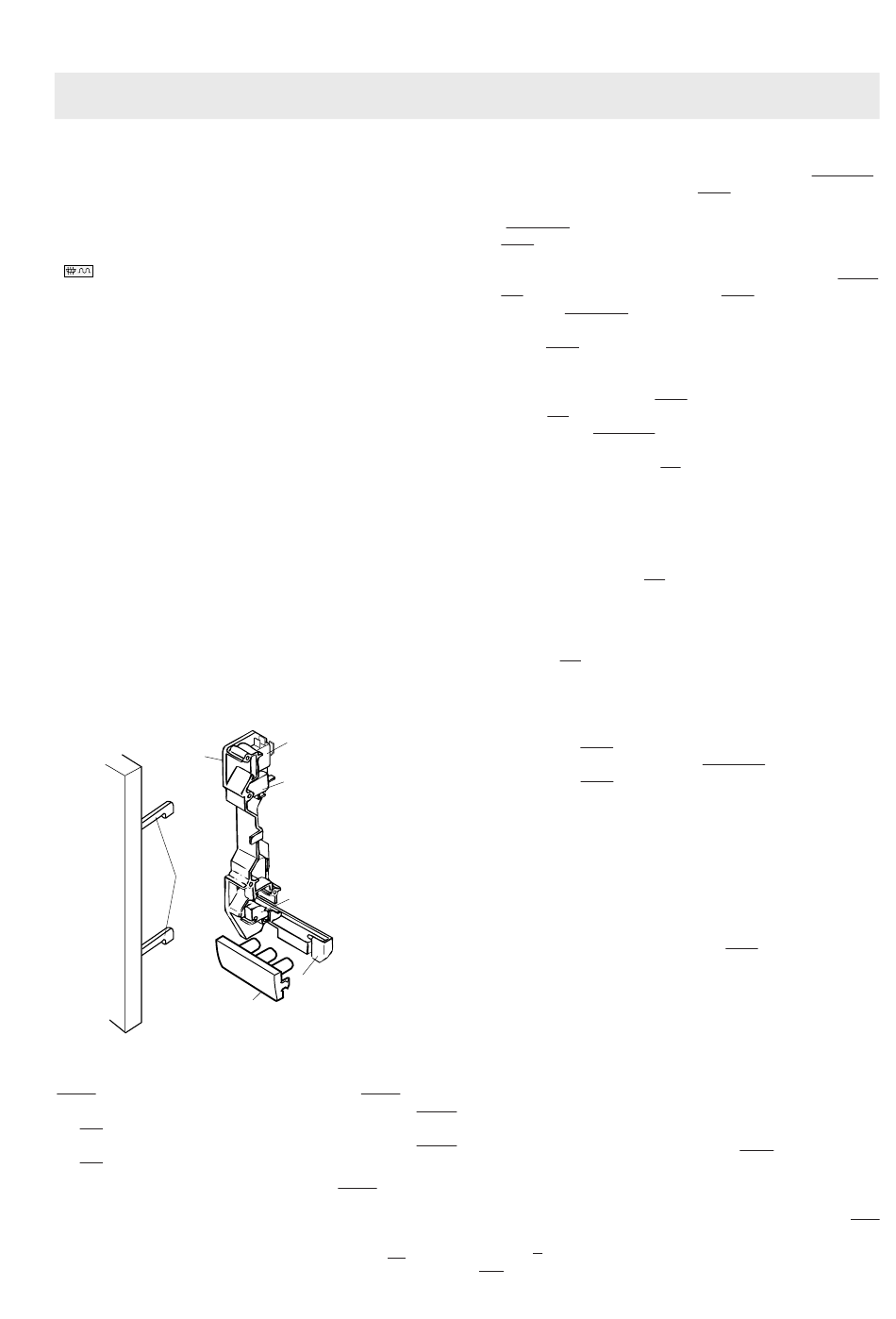

Figure D-1. Mécanisme d'ouverture de porte
COMMUTATEUR DU LOQUET DE CONTROLE
SW1 ET COMMUTATEUR D'ARRET SW3
1. Lorsque la porte du four est fermée, les contacts (COM-
NO) doivent être fermés.
2. Lorsque la porte du four est ouverte, les contacts (COM-
NO) doivent être ouverts.
COMMUTATEUR DE CONTROLE SW2
Le commutateur de contrôle est activé (les contacts sont
ouverts) par la tête de loquet supérieur sur la porte pendant
que la porte est fermée. Le commutateur est destiné à rendre
le four inopérationnel en faisant sauter le fusible F2 (F8 A)
lorsque les contacts du commutateur du loquet de contrôle
SW1 ne peuvent pas s'ouvrir lorsque la porte est ouverte.
COMMUTATEUR
MONITOR
SWITCH
DE CONTROLE
MONITORED LATCH
COMMUTATEUR DU
SWITCH
LOQUET DE CONTROLE
COMMUTATEUR
STOP SWITCH
D'ARRET
OPEN LEVER
LEVIER D'OUVERTURE
R-871 -
Fonction
1. Lorsque la porte du four est ouverte, les contacts (COM-NC)
du commutateur de contrôle SW2 se ferment (en mode
ON) parce qu'ils sont normalement fermés et les contacts
(COM-NO) s'ouvrent. En ce moment le loquet de contrôle
SW1 est en mode OFF (contacts ouverts) parce que ces
commutateurs ont normalement des contacts ouverts.
2. Lorsque la porte du four est fermée, les contacts (COM-
NC) du commutateur de contrôle SW2 sont ouverts et les
contacts (COM-NO) sont fermés et ensuite les contacts du
commutateur du loquet de contrôle et du commutateur
d'arrêt SW3 sont fermés. (A l'ouverture de la porte, chacun
de ces commutateurs fonctionne en sens inverse).
3. Si la porte du four est ouverte et les contacts du commutateur
du loquet de contrôle SW1 ne peuvent pas s'ouvrir, le
fusible F2 (F8 A) saute immédiatement après la fermeture
des contacts (COM-NC) du commutateur de contrôle.
ATTENTION:
AVANT DE REMPLACER UN FUSIBLE
GRILLE
FONCTIONNEMENT
COMMUTATEUR
CONTROLE, ET DU COMMUTATEUR DE
CONTROLE.
CHAPITRE "PROCEDURE DE TEST".)
FUSIBLE SPECIAL F1 15 A 250 V
Si le faisceau de câbles ou les composants électriques sont
court-circuités, ce fusible F1 15 A 250 V saute pour empêcher
une décharge électrique ou un risque incendie.
FUSIBLE F2 F8 A 250 V
1. Si le faisceau de câble H.T. ou des composants élec-
triques sont court-circuités, ce fusible saute pour em-
pêcher une décharge électrique ou un risque d'incendie.
2. Le fusible saute aussi lorsque le commutateur du loquet
de contrôle SW1 reste fermé lorsque la porte du four est
ouverte et lorsque les contacts (COM-NO) du commutateur
de contrôle SW2 se ferment.
3. Le fusible saute aussi lorsque le redresseur asymétrique,
le redresseur H.T., le faisceau de câbles H.T., le
condensateur, le magnétron ou l'enroulement secondaire
du transformateur haute tension est court-circuité.
TRANSFORMATEUR TC
Le transformateur TC convertit la tension de la ligne secteur
en basse tension pour entraîner l'unité de commande.
COUPE-CIRCUIT THERMIQUE TC1 150
Le coupe-circuit thermique protège le four contre une surchauffe
pendant la cuisson au gril, la cuisson par convection ou la
double cuisson (combinée). Si la température du coupe-circuit
s'élève au-dessus de 150°C, à cause d'une interruption du
moteur de ventilation, d'une obstruction du conduit d'entrée
d'air ou des ouvertures de ventilation, le coupe-circuit thermique
s'ouvre et coupe toutes les pièces électriques.
Lorsque le four se refroidit jusqu'à une température de
fonctionnement de 130°C, les contacts du coupe-circuit
thermique se ferment à nouveau.
COUPE-CIRCUIT THERMIQUE TC2 125
Ce coupe-circuit thermique protège le magnétron contre la
surchauffe. Si la température s'élève au-dessus de 125°C à
la suite d'un arrêt du moteur du ventilateur ou d'un blocage
des ouvertures de ventilation, le coupe-circuit thermique TC2
s'ouvre et les lignes de tension vers le transformateur haute
tension T sont coupées et le fonctionnement du magnétron
MG est stoppé. Le coupe-circuit thermique défectueux doit
être remplacé par un nouveau.
7
F2
F8
A,
VERIFIER
CORRECT
DU
LOQUET
(SE
REPORTER
°
C (FOUR)
°
C (MG)
LE
DU
DE
AU
